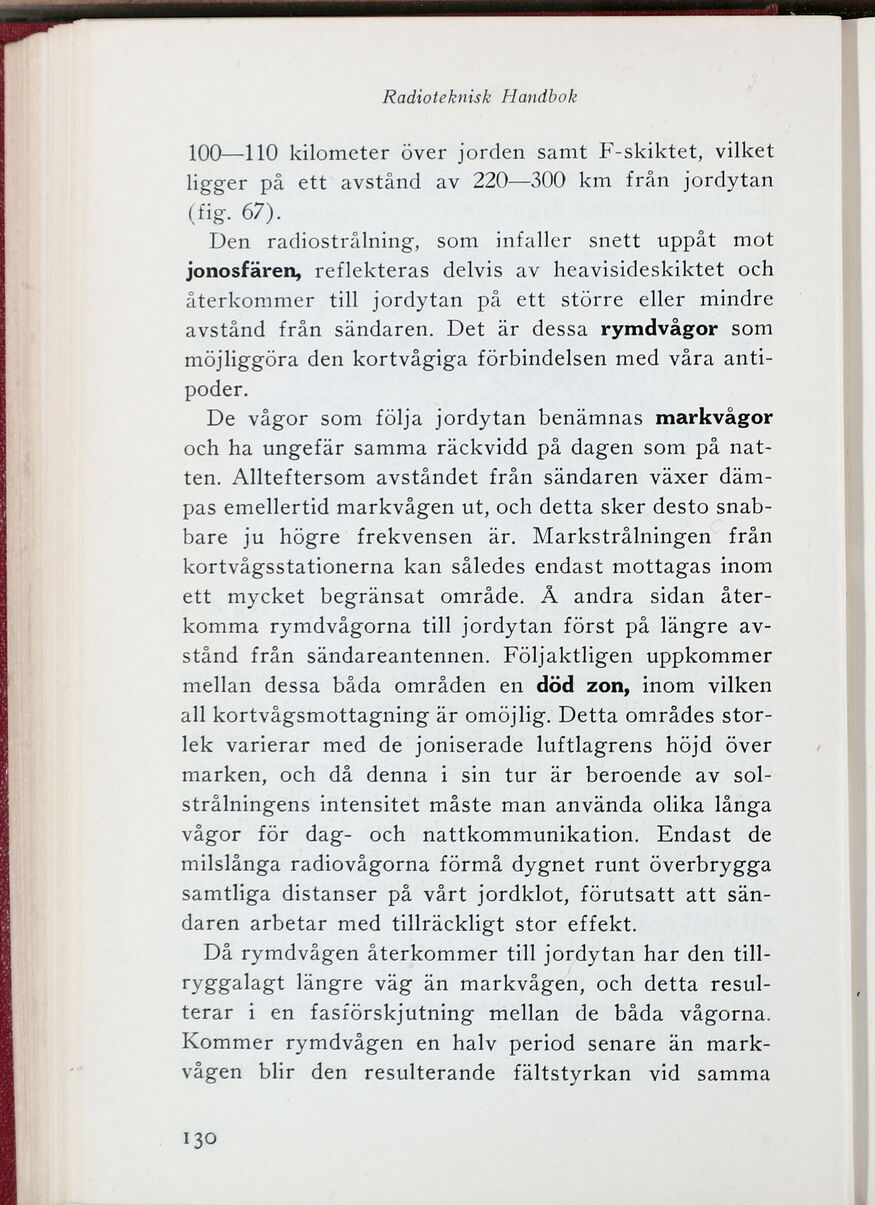

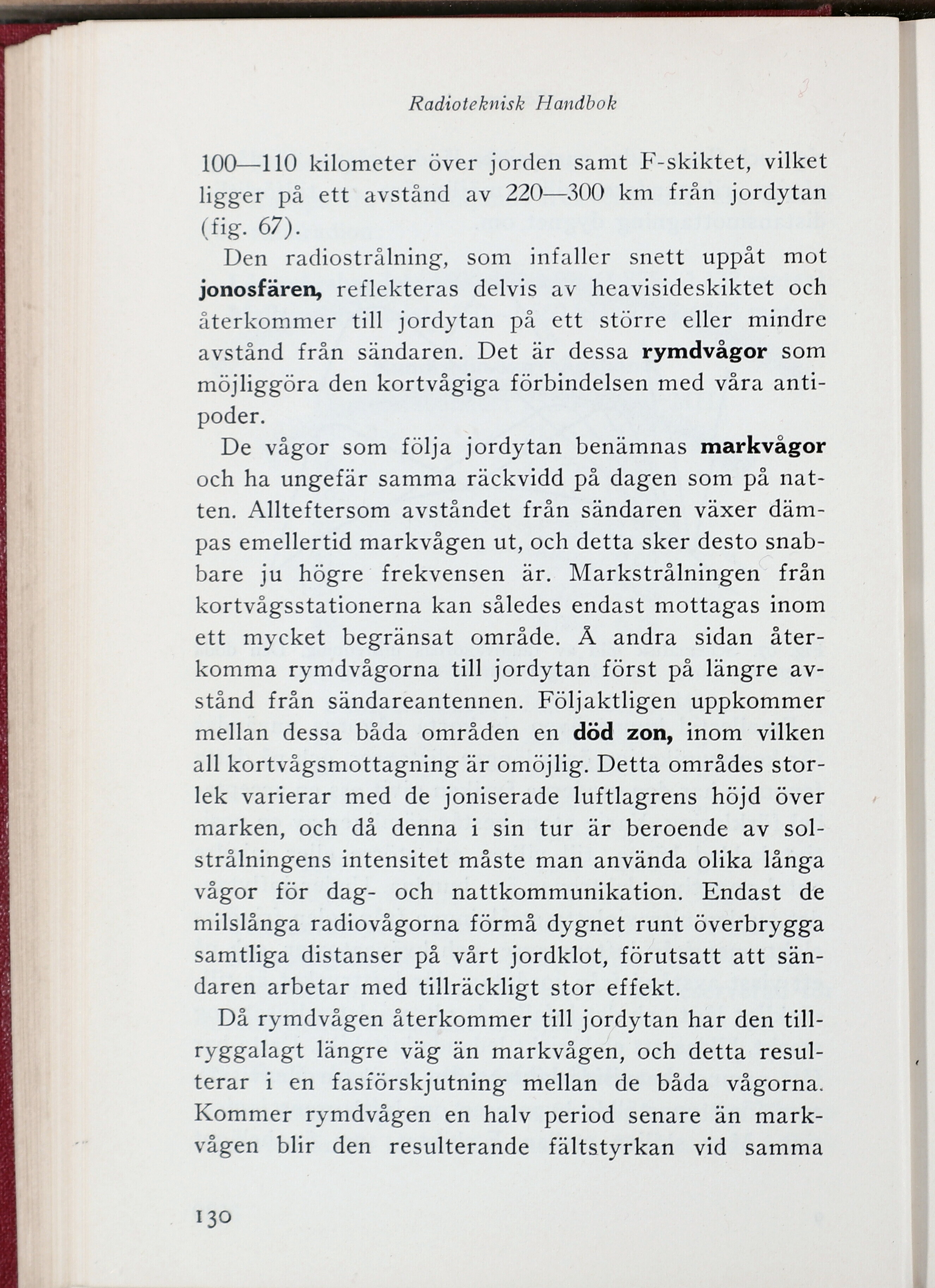

Radioteknisk Handbok
100—110 kilometer över jorden samt F-skiktet, vilket
ligger på ett avstånd av 220—300 km från jordytan
(fig- 67).
Den radiostrålning, som infaller snett uppåt mot
jonosfären, reflekteras delvis av heavisideskiktet och
återkommer till jordytan på ett större eller mindre
avstånd från sändaren. Det är dessa rymdvågor som
möjliggöra den kortvågiga förbindelsen med våra
anti-poder.
De vågor som följa jordytan benämnas markvågor
och ha ungefär samma räckvidd på dagen som på
natten. Allteftersom avståndet från sändaren växer
dämpas emellertid markvågen ut, och detta sker desto
snabbare ju högre frekvensen är. Markstrålningen från
kortvågsstationerna kan således endast mottagas inom
ett mycket begränsat område. Å andra sidan
återkomma rymdvågorna till jordytan först på längre
avstånd från sändareantennen. Följaktligen uppkommer
mellan dessa båda områden en död zon, inom vilken
all kortvågsmottagning är omöjlig. Detta områdes
storlek varierar med de joniserade luftlagrens höjd över
marken, och då denna i sin tur är beroende av
solstrålningens intensitet måste man använda olika långa
vågor för dag- och nattkommunikation. Endast de
milslånga radiovågorna förmå dygnet runt överbrygga
samtliga distanser på vårt jordklot, förutsatt att
sändaren arbetar med tillräckligt stor effekt.
Då rymdvågen återkommer till jordytan har den
till-ryggalagt längre väg än markvågen, och detta
resulterar i en fasförskjutning mellan de båda vågorna.
Kommer rymdvågen en halv period senare än
markvågen blir den resulterande fältstyrkan vid samma
130
