Mottagarens konstruktion och verkningssätt

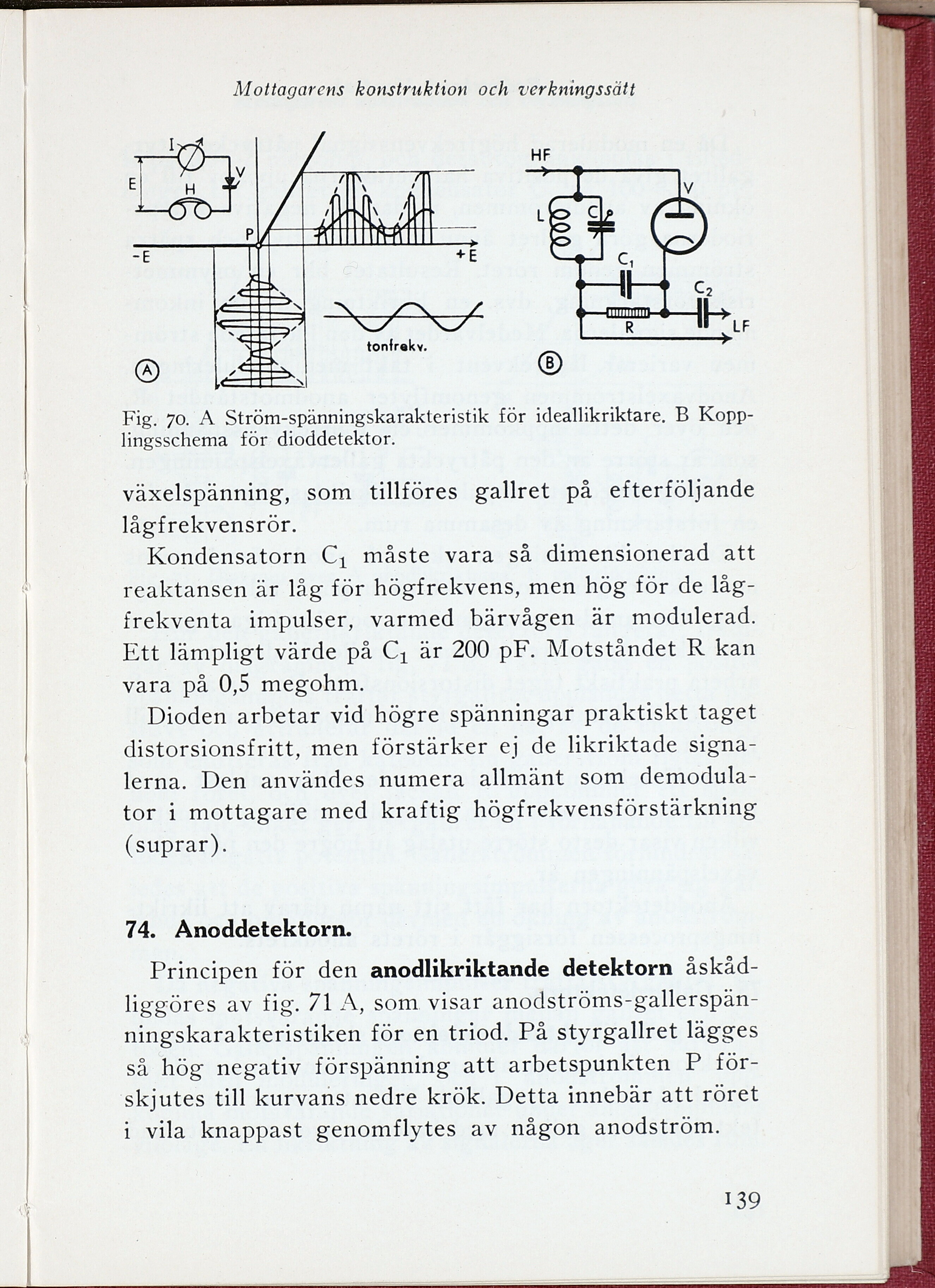

Fig. 70. A Ström-spänningskarakteristik för ideallikriktare. B
Kopp-lingsschema för dioddetektor.
®
växelspänning, som tillföres gallret på efterföljande
lågfrekvensrör.
Kondensatorn Q måste vara så dimensionerad att
reaktansen är låg för högfrekvens, men hög för de
lågfrekventa impulser, varmed bärvågen är modulerad.
Ett lämpligt värde på C i är 200 pF. Motståndet R kan
vara på 0,5 megohm.
Dioden arbetar vid högre spänningar praktiskt taget
distorsionsfritt, men förstärker ej de likriktade
signalerna. Den användes numera allmänt som
demodulator i mottagare med kraftig högfrekvensförstärkning
(suprar).
74. Anoddetektorn.
Principen för den anodlikriktande detektorn
åskåd-liggöres av fig. 71 A, som. visar
anodströms-gallerspän-ningskarakteristiken för en triod. På styrgallret lägges
så hög negativ för spänning att arbetspunkten P
för-skjutes till kurvans nedre krök. Detta innebär att röret
i vila knappast genomflytes av någon anodström.
