Radioteknisk Handbok

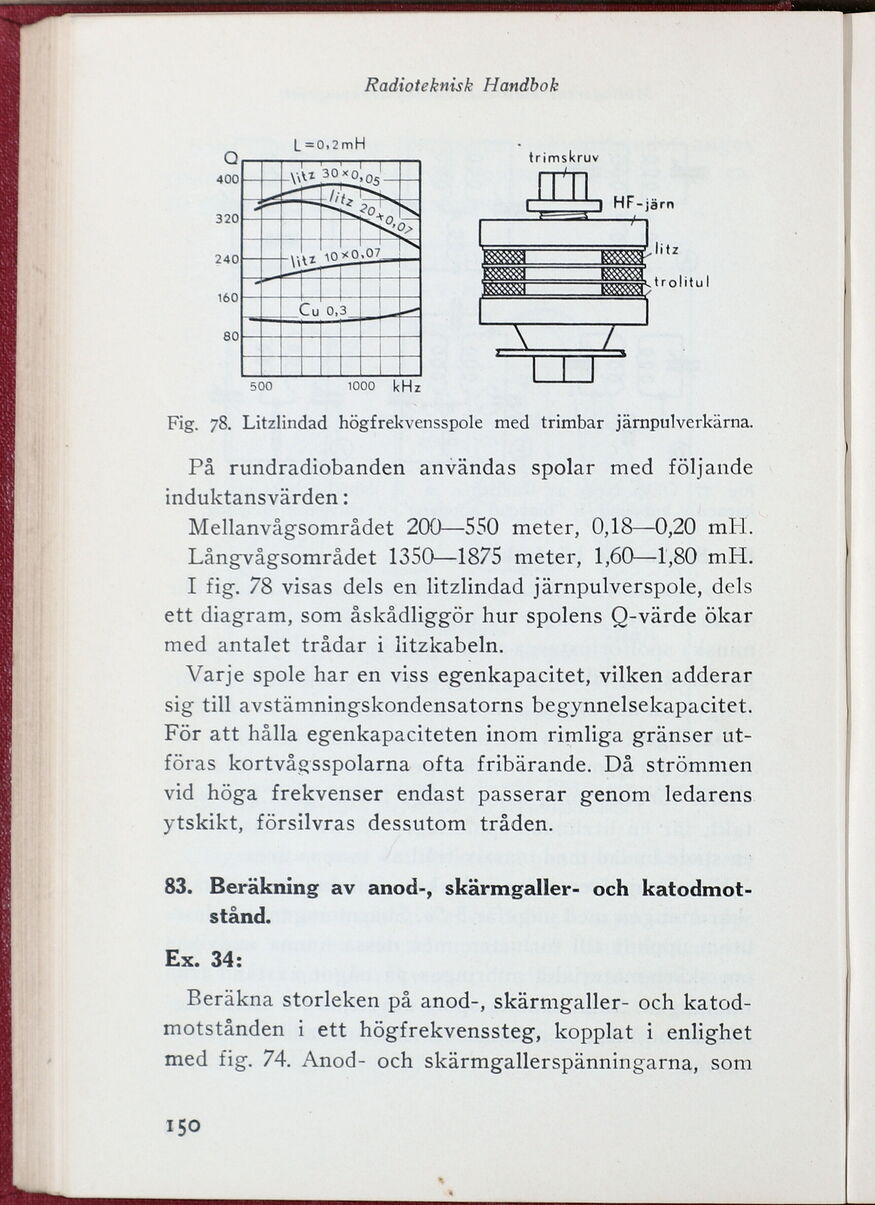

Fig. 78. Litzlindad högfrekvensspole med trimbar jämpulverkärna.
På rundradiobanden, användas spolar med följande
induktansvärden:
Mellanvågsområdet 200—550 meter, 0,18—0,20 mH.
Långvågsområdet 1350—1875 meter, 1,60—1,80 mH.
I fig. 78 visas dels en litzlindad järnpulverspole, dels
ett diagram, som åskådliggör hur spolens Q-värde ökar
med antalet trådar i litzkabeln.
Varje spole har en viss egenkapacitet, vilken adderar
sig till avstämningskondensatorns begynnelsekapacitet.
För att hålla egenkapaciteten inom rimliga gränser
utföras kortvågsspolarna ofta fribärande. Då strömmen
vid höga frekvenser endast passerar genom ledarens
ytskikt, försilvras dessutom tråden.
83. Beräkning av anod-, skärmgaller- och
katodmot-stånd.
Ex. 34:
Beräkna storleken på anod-, skärmgaller- och
katod-motstånden i ett högfrekvenssteg, kopplat i enlighet
med fig. 74. Anod- och skärmgallerspänningarna, som
150
