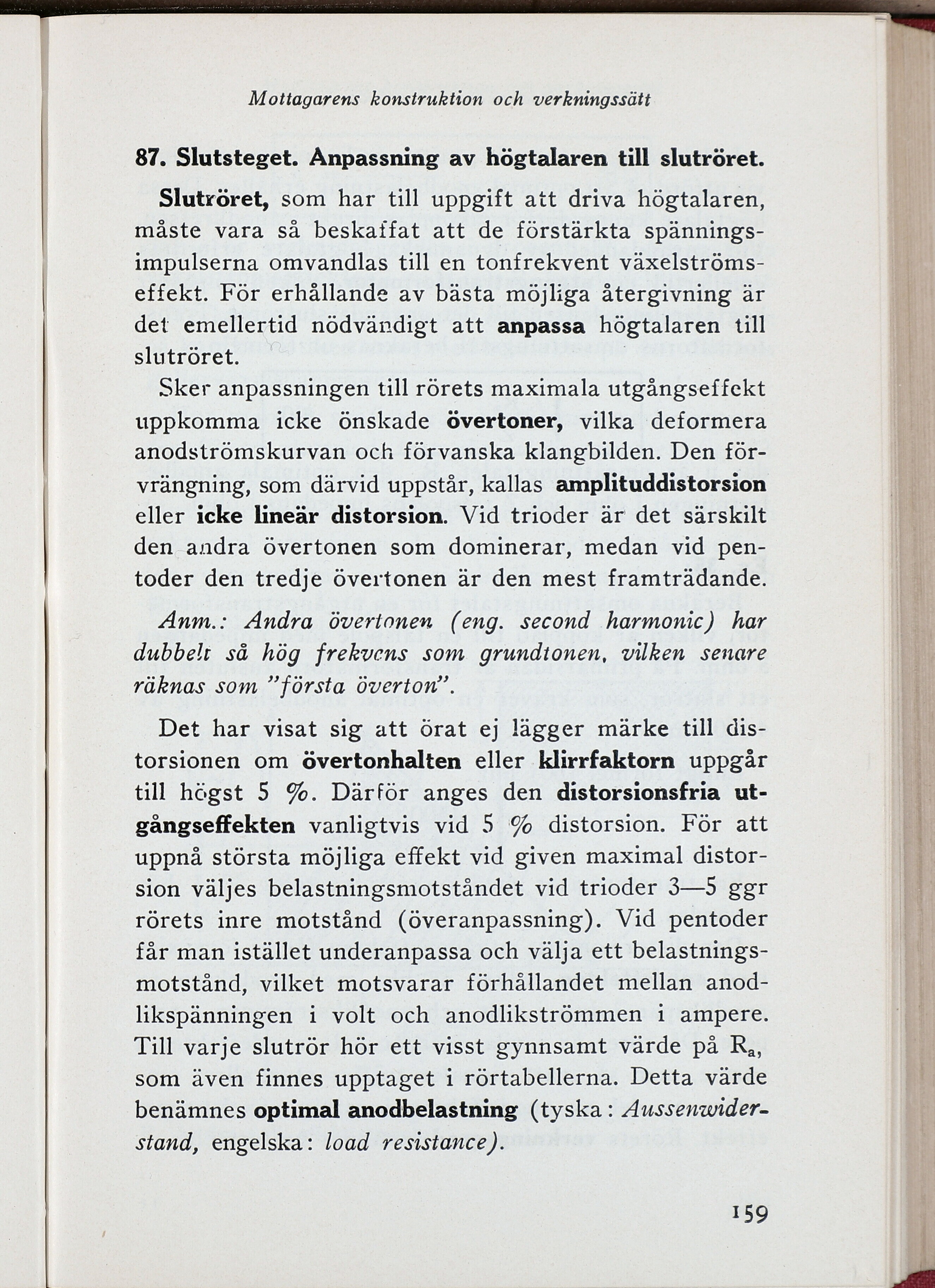

Full resolution (JPEG) - On this page / på denna sida - V. Mottagarens konstruktion och verkningssätt - C. Lågfrekvensförstärkning - 87. Slutsteget. Anpassning av högtalaren till slutröret
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Mottagarens konstruktion och verkningssätt
87. Slutsteget. Anpassning av högtalaren till slutröret.
Slutröret, som har till uppgift att driva högtalaren,
måste vara så beskaffat att de förstärkta
spännings-impulserna omvandlas till en tonfrekvent
växelströms-effekt. För erhållande av bästa möjliga återgivning är
det emellertid nödvändigt att anpassa högtalaren till
slutröret.
Sker anpassningen till rörets maximala utgångseffekt
uppkomma icke önskade övertoner, vilka deformera
anodströmskurvan och förvanska klangbilden. Den
förvrängning, som därvid uppstår, kallas amplituddistorsion
eller icke lineär distorsion. Vid trioder är det särskilt
den andra övertonen som dominerar, medan vid
pen-toder den tredje övertonen är den mest framträdande.
Anm.: Andra övertonen (eng. second harmonic) har
dubbelt så hög frekvens som grundtonen, vilken senare
räknas som ”första överton”.
Det har visat sig att örat ej lägger märke till
distorsionen om övertonhalten eller klirrfaktorn uppgår
till högst 5 %. Därför anges den distorsionsfria
utgångseffekten vanligtvis vid 5 % distorsion. För att
uppnå största möjliga effekt vid given maximal
distorsion väljes belastningsmotståndet vid trioder 3—5 ggr
rörets inre motstånd (överanpassning). Vid pentoder
får man istället underanpassa och välja ett
belastnings-motstånd, vilket motsvarar förhållandet mellan
anod-likspänningen i volt och anodlikströmmen i ampere.
Till varje slutrör hör ett visst gynnsamt värde på Ra,
som även finnes upptaget i rörtabellerna. Detta värde
benämnes optimal anodbelastning (tyska:
Aussenwiderst and, engelska: lo ad resistance).
159
