Radioteknisk Handbok
Ju större effekt triangeln är desto högre blir
verkningsgraden, vilken erhålles genom att dividera
triangelns yta med rektangelns yta. För trioder uppgår q till
ung. 30 %, under det att pentoder ha en verkningsgrad
på max. 45 %.
88. Push-pullförstärkaren.
En intressant koppling är push-pullkopplingen som
visas i fig. 83. Gallerväxelspänningen påtryckes
rörens styrgaller över en transformator LTX, vilken är
försedd med mittuttag på sekundärsidan. Till detta
uttag anslutas rörens katoder över tvenne
katodmot-stånd, vilka avpassas så att samma arbetspunkt
erhålles. Härigenom uppnås att styr spänningarna
förskjutas 180° i förhållande till varandra. Då spänningen på
det ena gallret ändrar sig i positiv riktning kommer
spänningen på det andra gallret att variera i negativ
riktning.

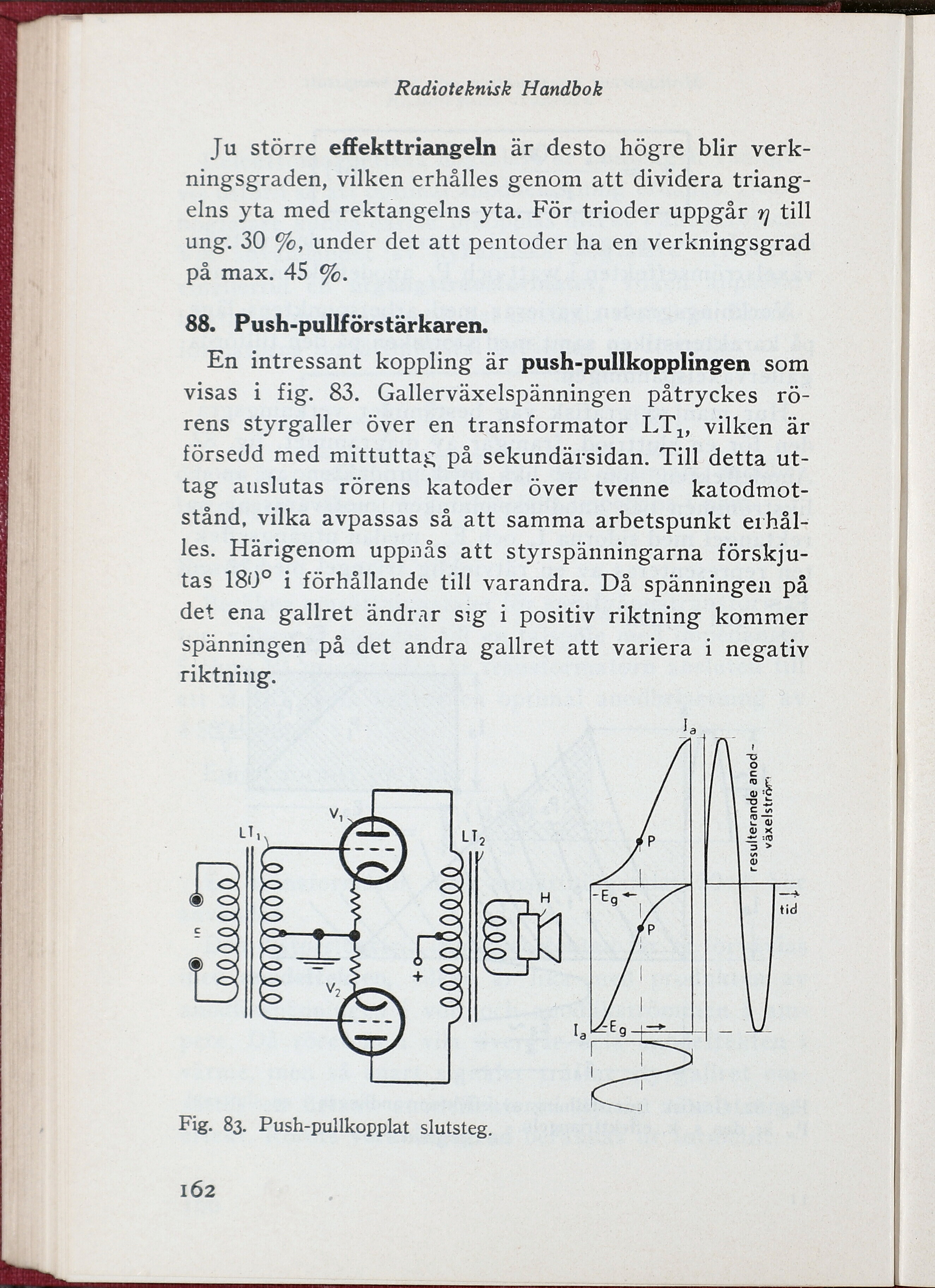

Fig. 83. Push-pullkopplat slutsteg.
162
