Mottagarens konstruktion och verkningssätt
härav blir en minskad anodström och en delvis nedsatt
distorsion. Blocket C, som har till uppgift att hålla
anodlikspänningen borta från rörets styr galler, skall
ha en låg reaktans för de frekvenser som skola återges.

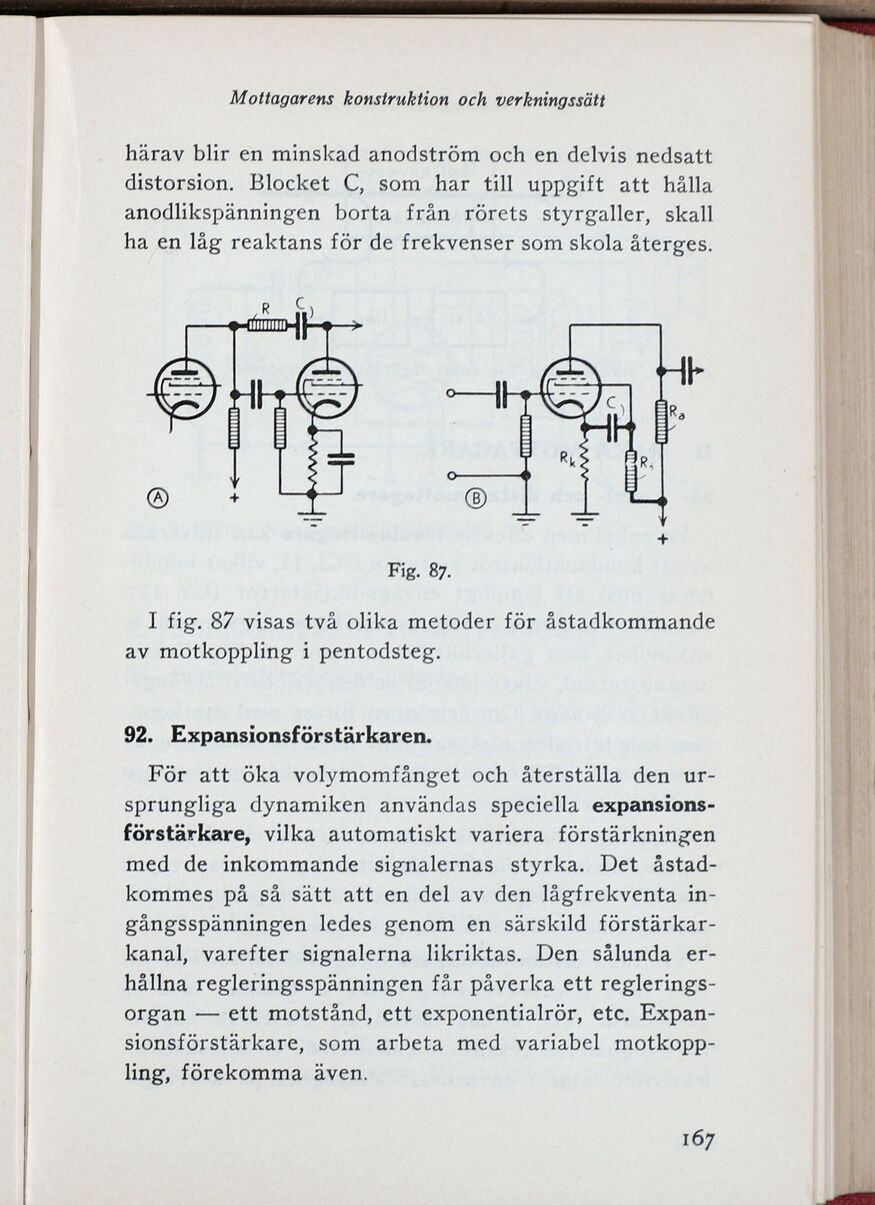

Fig. 87.
I fig. 87 visas två olika metoder för åstadkommande
av motkoppling i pentodsteg.
92. Expansionsförstärkaren.
För att öka volymomfånget och återställa den
ursprungliga dynamiken användas speciella
expansions-förstärkare, vilka automatiskt variera förstärkningen
med de inkommande signalernas styrka. Det
åstadkommes på så sätt att en del av den lågfrekventa
in-gångsspänningen ledes genom en särskild
förstärkar-kanal, varefter signalerna likriktas. Den sålunda
erhållna regleringsspänningen får påverka ett
reglerings-organ — ett motstånd, ett exponentialrör, etc.
Expan-sionsförstärkare, som arbeta med variabel
motkoppling, förekomma även.
