Mottagarens konstruktion och verkningssätt
banden. Därför ha de raka distansmottagarna helt
försvunnit från marknaden.

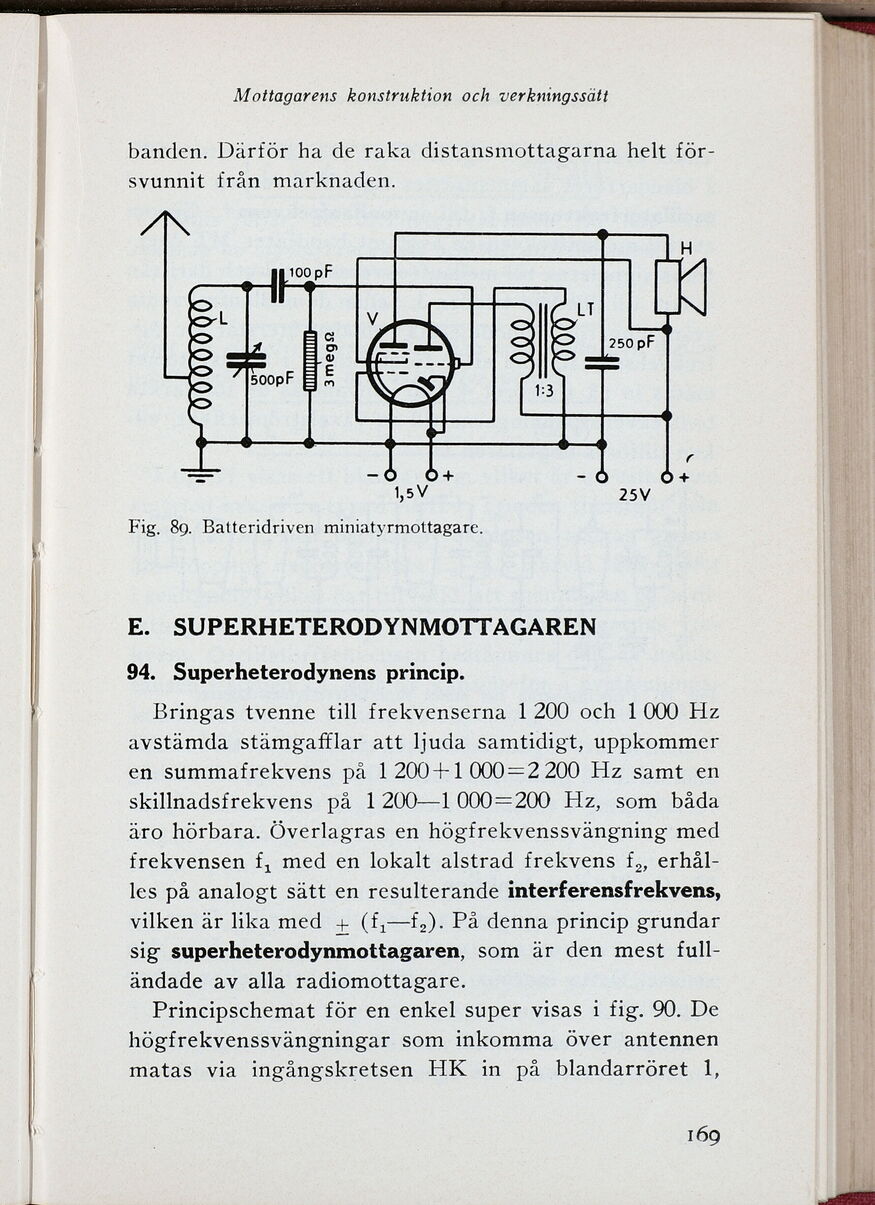

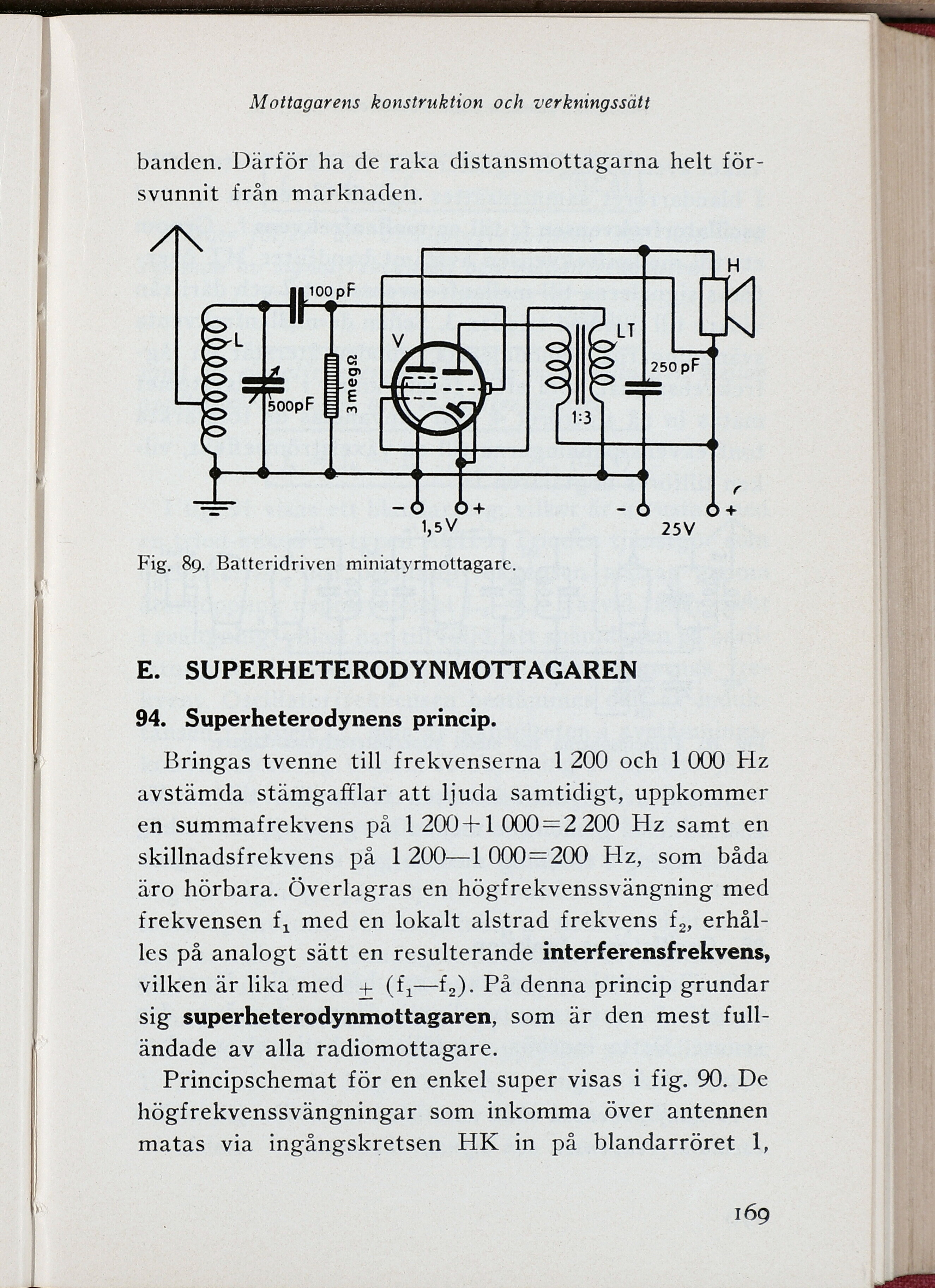

Fig. 89. Batteridriven miniatyrmottagare.
E. SUPERHETERODYNMOTTAGAREN
94. Superheterodynens princip.
Bringas tvenne till frekvenserna 1 200 och 1 000 Hz
avstämda stämgafflar att ljuda samtidigt, uppkommer
en summafrekvens på 1200+1000 = 2200 Hz samt en
skillnadsfrekvens på 1 200—1 000=200 Hz, som båda
äro hörbara. Överlagras en högfrekvenssvängning med
frekvensen fx med en lokalt alstrad frekvens f2,
erhål-les på analogt sätt en resulterande interferensfrekvens,
vilken är lika med + (f*—f2). På denna princip grundar
sig superheterodynmottagaren, som är den mest
fulländade av alla radiomottagare.
Principschemat för en enkel super visas i fig. 90. De
högfrekvenssvängningar som inkomma över antennen
matas via ingångskretsen HK in på blandarröret 1,
169
