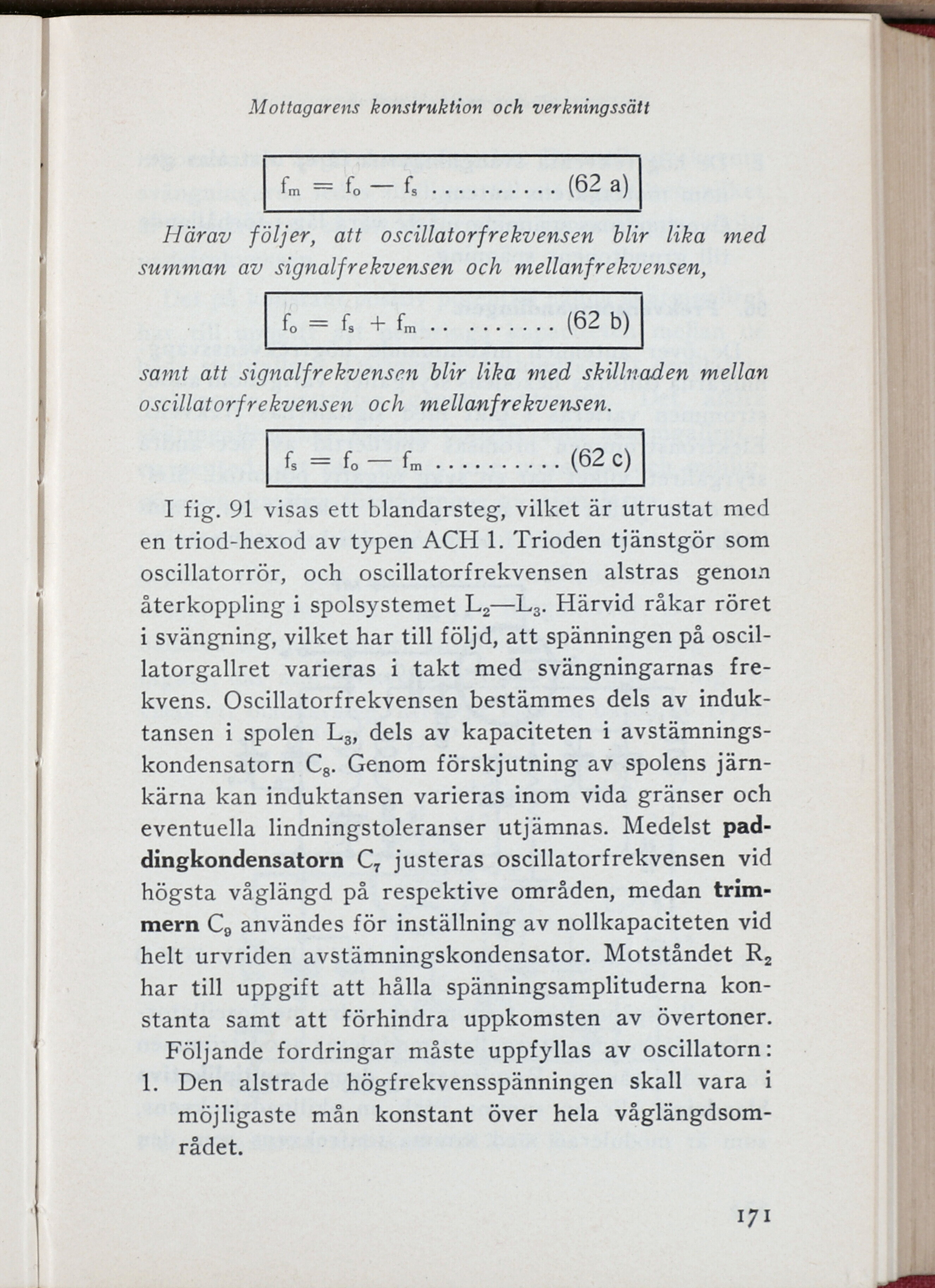

Mottagarens konstruktion och verkningssätt
fm = fo — fs .......... (62 a)
Härav följer, att oscillatorfrekvensen blir lika med
summan av signalfrekvensen och mellanfrekvensen,
K = f. + fm ......... (62 b)
samt att signalfrekvensen blir lika med skillnaden mellan
oscillatorfrekvensen och mellanfrekvensen.
fs = fo — fm .......... (62 C)
I fig. 91 visas ett blandarsteg, vilket är utrustat med
en triod-hexod av typen ACH 1. Trioden tjänstgör som
oscillator rör, och oscillatorfrekvensen alstras genom
återkoppling i spolsystemet L2—L3. Härvid råkar röret
i svängning, vilket har till följd, att spänningen på
oscillatorgallret varieras i takt med svängningarnas
frekvens. Oscillatorfrekvensen bestämmes dels av
induk-tansen i spolen Ls, dels av kapaciteten i
avstämnings-kondensatorn C8. Genom förskjutning av spolens
järnkärna kan induktansen varieras inom vida gränser och
eventuella lindningstoleranser utjämnas. Medelst
pad-dingkondensatorn C7 justeras oscillatorfrekvensen vid
högsta våglängd på respektive områden, medan
trim-mern C9 användes för inställning av nollkapaciteten vid
helt urvriden avstämningskondensator. Motståndet R2
har till uppgift att hålla spänningsamplituderna
konstanta samt att förhindra uppkomsten av övertoner.
Följande fordringar måste uppfyllas av oscillatorn:
1. Den alstrade högfrekvensspänningen skall vara i
möjligaste mån konstant över hela
våglängdsom-rådet.
171
