Mottagarens konstruktion och verkningssätt
sen relativt lågt uppkommer en strömrusning, som lätt
kan skada de ömtåliga glödtrådarna. Genom att
kombinera järnvätemotståndet med ett
strömbegränsnings-motstånd, vilket urkopplas automatiskt då rören
uppvärmts till emissionstemperatur, kan strömrusningen i
inkopplingsögonblicket effektivt förhindras.
Urkopplingen av det extra motståndet sker med hjälp av ett i
järnvätemotståndet inbyggt termorelä. I det beskrivna
aggregatet användes för samma ändamål ett’
seriemotstånd UR med negativ temperaturkoefficient, vilken
utgöres av en stav av urandioxid (ett s. k.
urdoxmot-stånd). Den kalla staven har ett ganska högt
motstånd, varför strömstyrkan i inkopplingsögonblicket
blir relativt låg. Allt eftersom staven uppvärmes
minskas emellertid motståndet, varigenom strömstyrkan
successivt ökas.

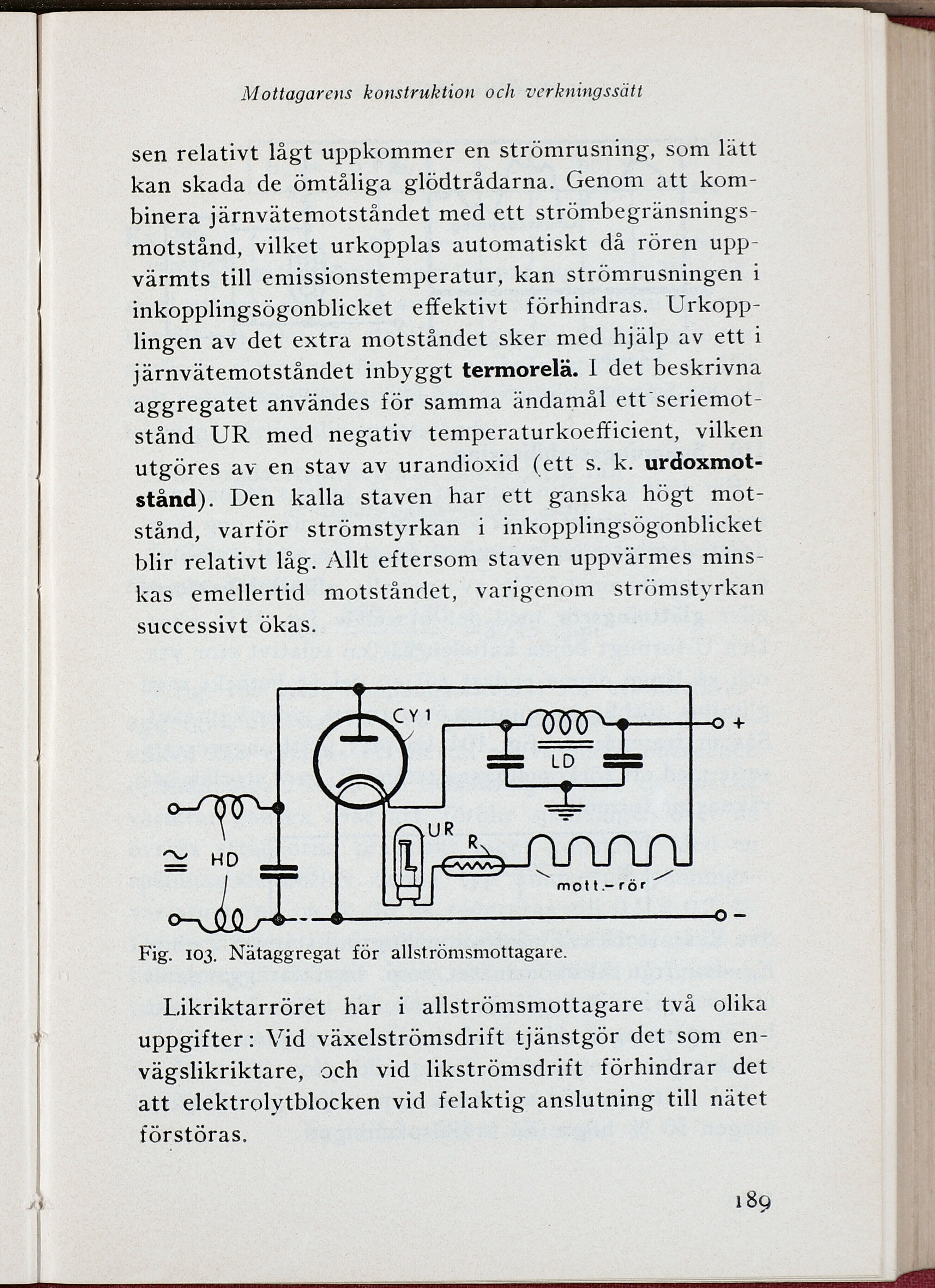

Fig. 103. Nätaggregat för allströmsmottagare.
Likriktarröret har i allströmsmottagare två olika
uppgifter: Vid växelströmsdrift tjänstgör det som
en-vägslikriktare, och vid likströmsdrift förhindrar det
att elektrolytblocken vid felaktig anslutning till nätet
förstöras.
