Mottagarens konstruktion och verkningssätt
111. Vibratoromf ormaren.

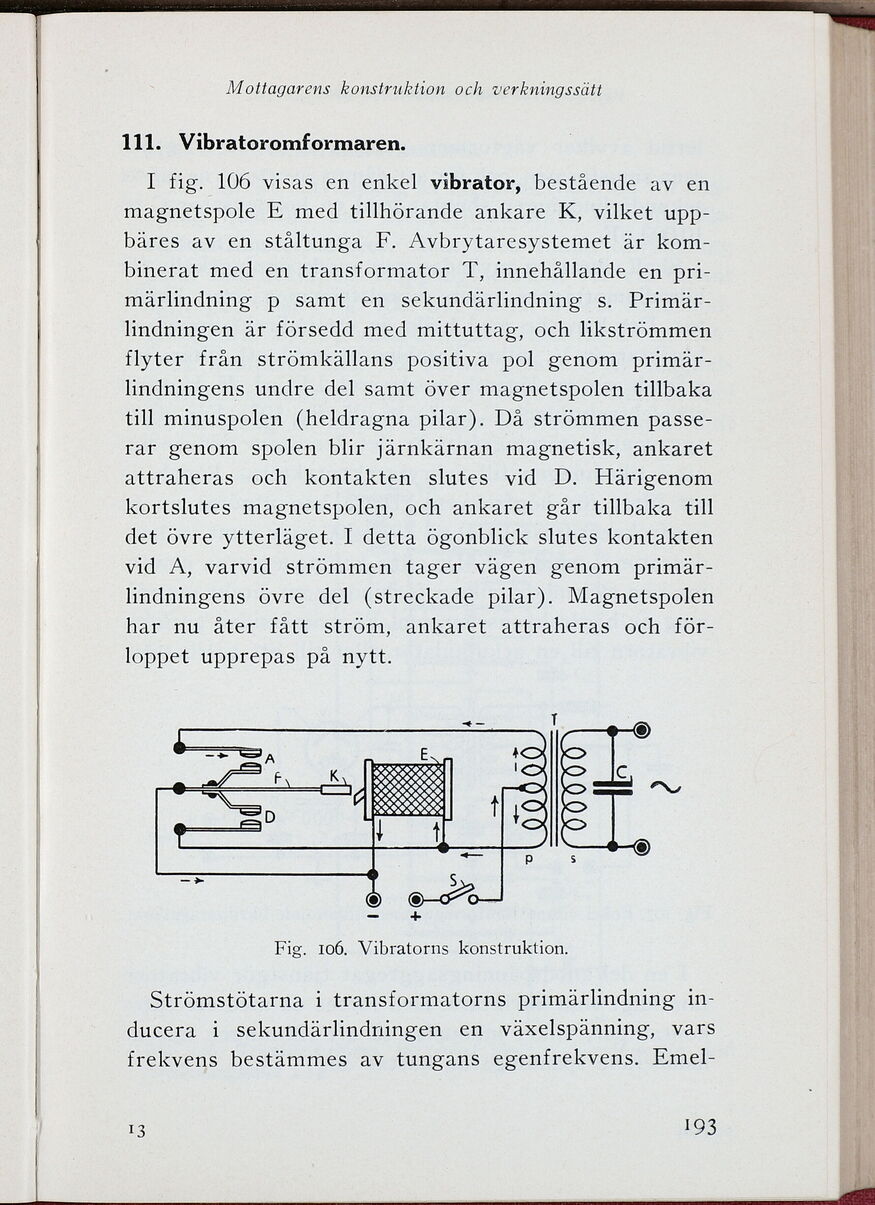

I fig. 106 visas en enkel vibrator, bestående av en
magnetspole E med tillhörande ankare K, vilket
upp-bäres av en ståltunga F. Avbrytaresystemet är
kombinerat med en transformator T, innehållande en
pri-märlindning p samt en sekundärlindning s.
Primär-lindningen är försedd med mittuttag, och likströmmen
flyter från strömkällans positiva pol genom
primär-lindningens undre del samt över magnetspolen tillbaka
till minuspolen (heldragna pilar). Då strömmen
passerar genom spolen blir järnkärnan magnetisk, ankaret
attraheras och kontakten slutes vid D. Härigenom
kortslutes magnetspolen, och ankaret går tillbaka till
det övre ytterläget. I detta ögonblick slutes kontakten
vid A, varvid strömmen tager vägen genom
primär-lindningens övre del (streckade pilar). Magnetspolen
har nu åter fått ström, ankaret attraheras och
förloppet upprepas på nytt.
Fig. 106. Vibratorns konstruktion.
Strömstötarna i transformatorns primärlindning
inducera i sekundärlindningen en växelspänning, vars
frekvens bestämmes av tungans egenfrekvens.
