Radioteknisk Handbok
vågfälla, konstantenn, trimdämpsatser, kalibrerade
spänningsdelare, störningsskydd, teststift.
118. Diverse tillbehör.

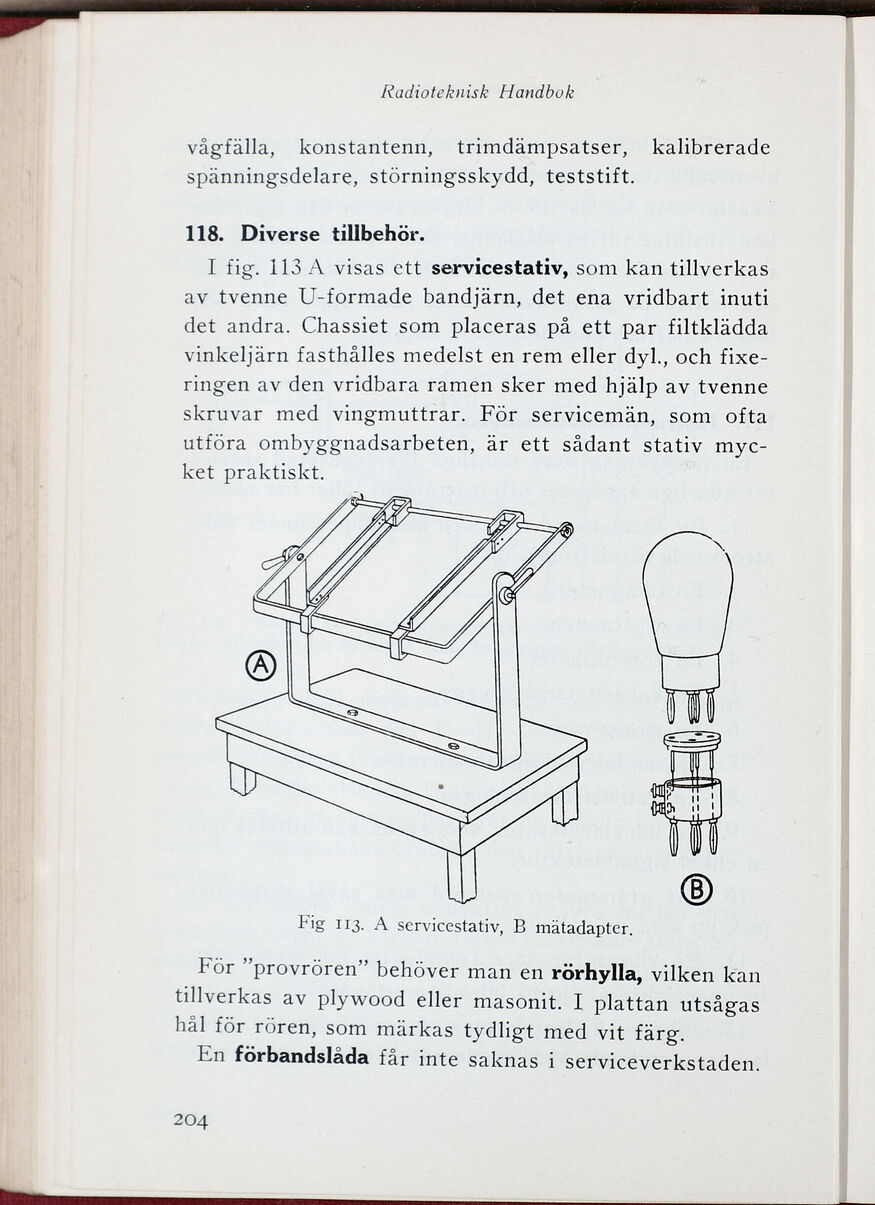

I fig. 113 A visas ett servicestativ, som kan tillverkas
av tvenne U-formade bandjärn, det ena vridbart inuti
det andra. Chassiet som placeras på ett par filtklädda
vinkeljärn fasthålles medelst en rem eller dyl., och
fixeringen av den vridbara ramen sker med hjälp av tvenne
skruvar med vingmuttrar. För servicemän, som ofta
utföra ombyggnadsarbeten, är ett sådant stativ
mycket praktiskt.
Fig 113. A servicestativ, B mätadapter.
För ”provrören” behöver man en rörhylla, vilken kan
tillverkas av plywood eller masonit. I plattan utsågas
hål för rören, som märkas tydligt med vit färg.
En förbandslada får inte saknas i serviceverkstaden.
204
