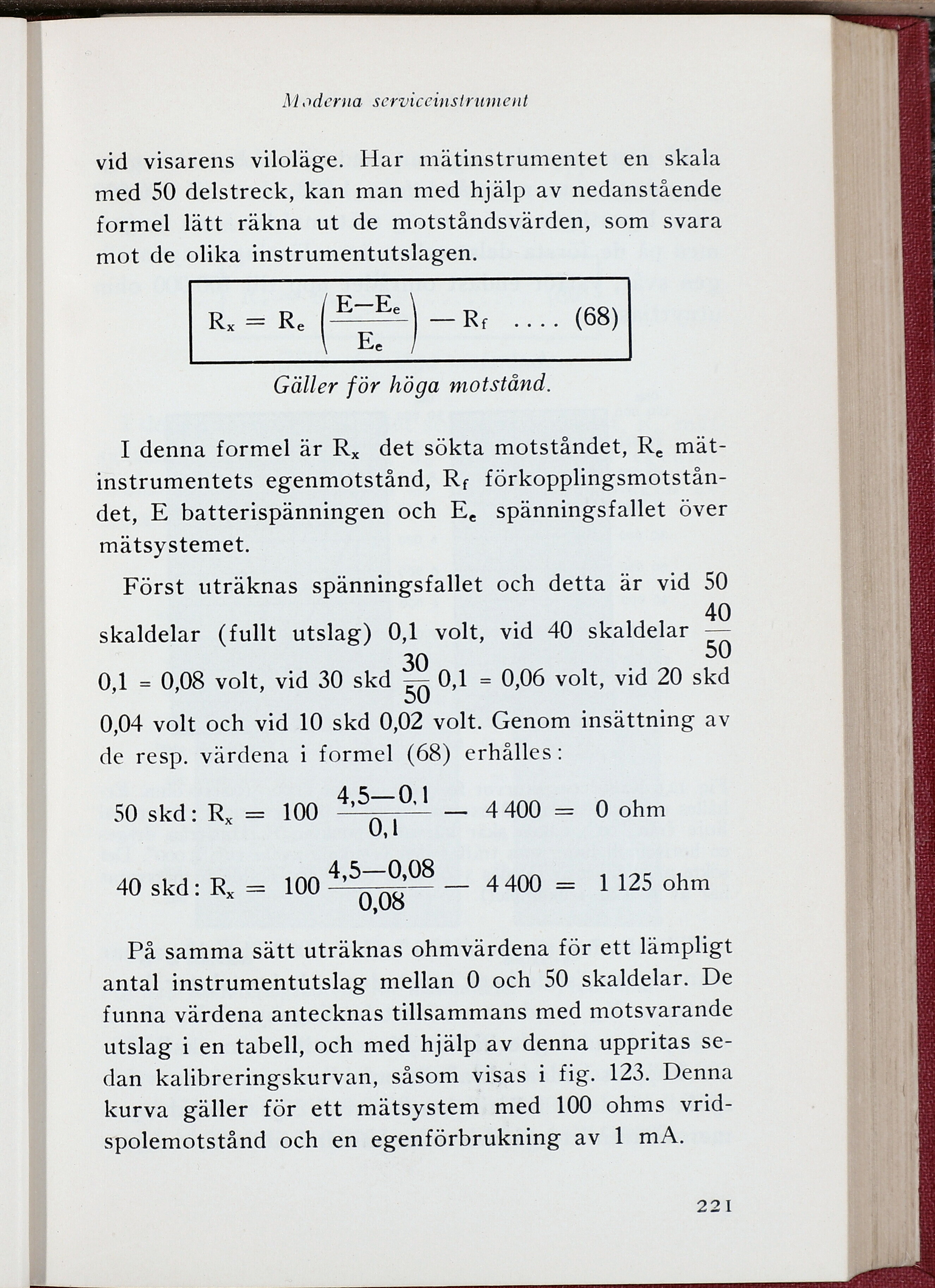

Moderna serviceinstrument
vid visarens viloläge. Har mätinstrumentet en skala
med 50 delstreck, kan man med hjälp av nedanstående
formel lätt räkna ut de motståndsvärden, som svara
mot de olika instrumentutslagen.
Rx = Re (— Ee-) — Rf .... (68)
E.
Gäller för höga motstånd.
I denna formel är Rx det sökta motståndet, Re
mätinstrumentets egenmotstånd, Rf
förkopplingsmotstån-det, E batterispänningen och Ee spänningsfallet över
mätsystemet.
Först uträknas spänningsfallet och detta är vid 50
40
skaldelar (fullt utslag) 0,1 volt, vid 40 skaldelar
30 50
0,1 = 0,08 volt, vid 30 skd 0,1 = 0,06 volt, vid 20 skd
0,04 volt och vid 10 skd 0,02 volt. Genom insättning av
de resp, värdena i formel (68) erhålles:
50 skd: Rx = 100 p1 — 4400 = 0 ohm
40 skd: Rx = 100 — 4 400 = 1 125 ohm
På samma sätt uträknas ohmvärdena för ett lämpligt
antal instrumentutslag mellan 0 och 50 skaldelar. De
funna värdena antecknas tillsammans med motsvarande
utslag i en tabell, och med hjälp av denna uppritas
sedan kalibreringskurvan, såsom visas i fig. 123. Denna
kurva gäller för ett mätsystem med 100 ohms
vrid-spolemotstånd och en egenförbrukning av 1 mA.
221
