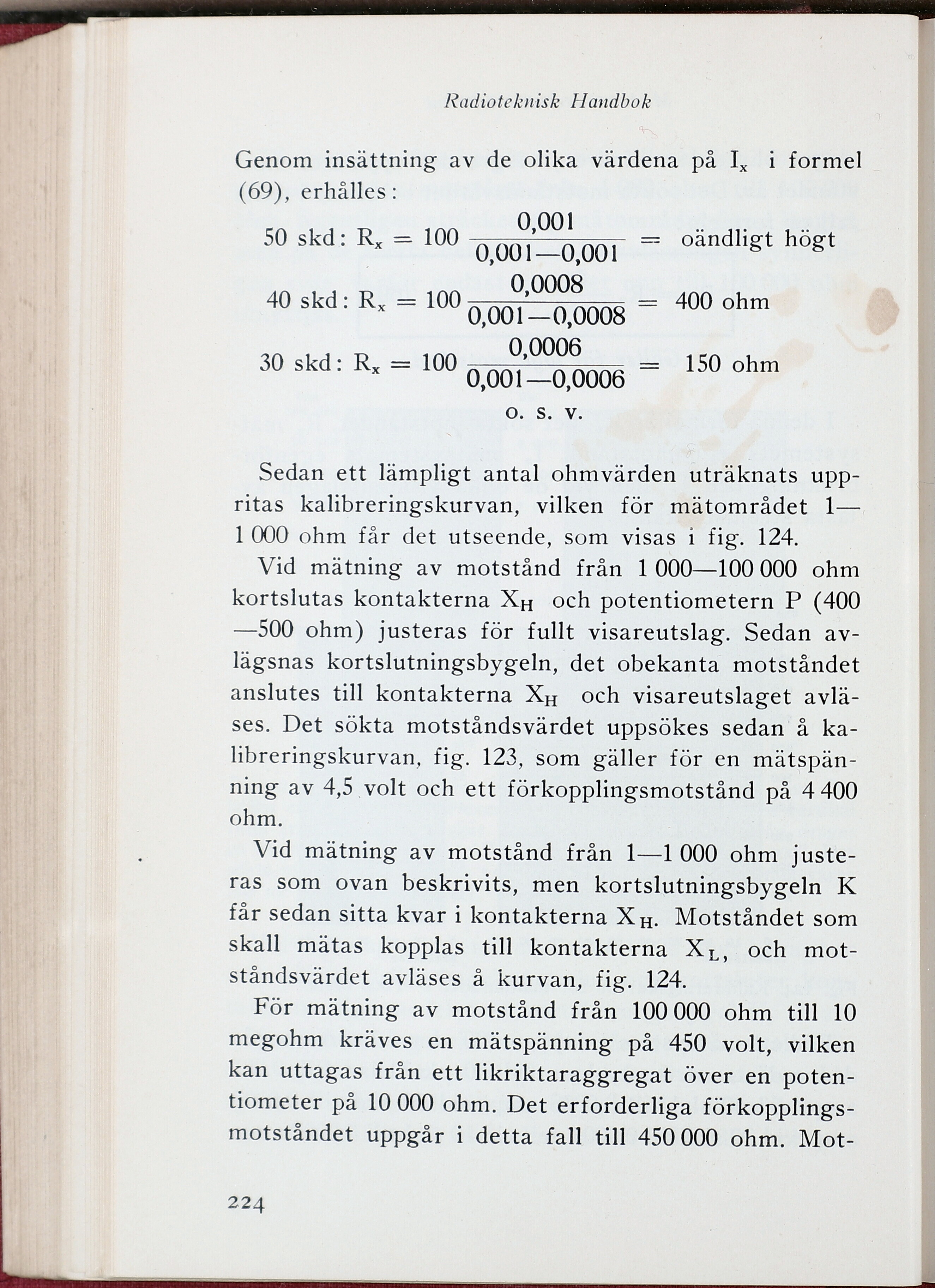

Radioteknisk Handbok
Genom insättning av de olika värdena på Ix i formel
(69), erhålles:
50 skd: Rx = 100 Q0[ = oändligt högt
O 0008
30 skd: Rx = 100 q^ÖT^ÖÖÖ6 = 150 °hm
o. S. V.
Sedan ett lämpligt antal ohmvärden uträknats
uppritas kalibreringskurvan, vilken för mätområdet 1—
1 000 ohm får det utseende, som visas i fig. 124.
Vid mätning av motstånd från 1 000—100 000 ohm
kortslutas kontakterna XH och potentiometern P (400
—500 ohm) justeras för fullt visareutslag. Sedan
avlägsnas kortslutningsbygeln, det obekanta motståndet
anslutes till kontakterna XH och visareutslaget
avläses. Det sökta motståndsvärdet uppsökes sedan å
kalibreringskurvan, fig. 123, som gäller för en
mätspän-ning av 4,5 volt och ett förkopplingsmotstånd på 4400
ohm.
Vid mätning av motstånd från 1—1 000 ohm
justeras som ovan beskrivits, men kortslutningsbygeln K
får sedan sitta kvar i kontakterna XH. Motståndet som
skall mätas kopplas till kontakterna XL, och
motståndsvärdet avläses å kurvan, fig. 124.
För mätning av motstånd från 100 000 ohm till 10
megohm kräves en mätspänning på 450 volt, vilken
kan uttagas från ett likriktaraggregat över en
poten-tiometer på 10 000 ohm. Det erforderliga
förkopplings-motståndet uppgår i detta fall till 450 000 ohm.
Mot
224
