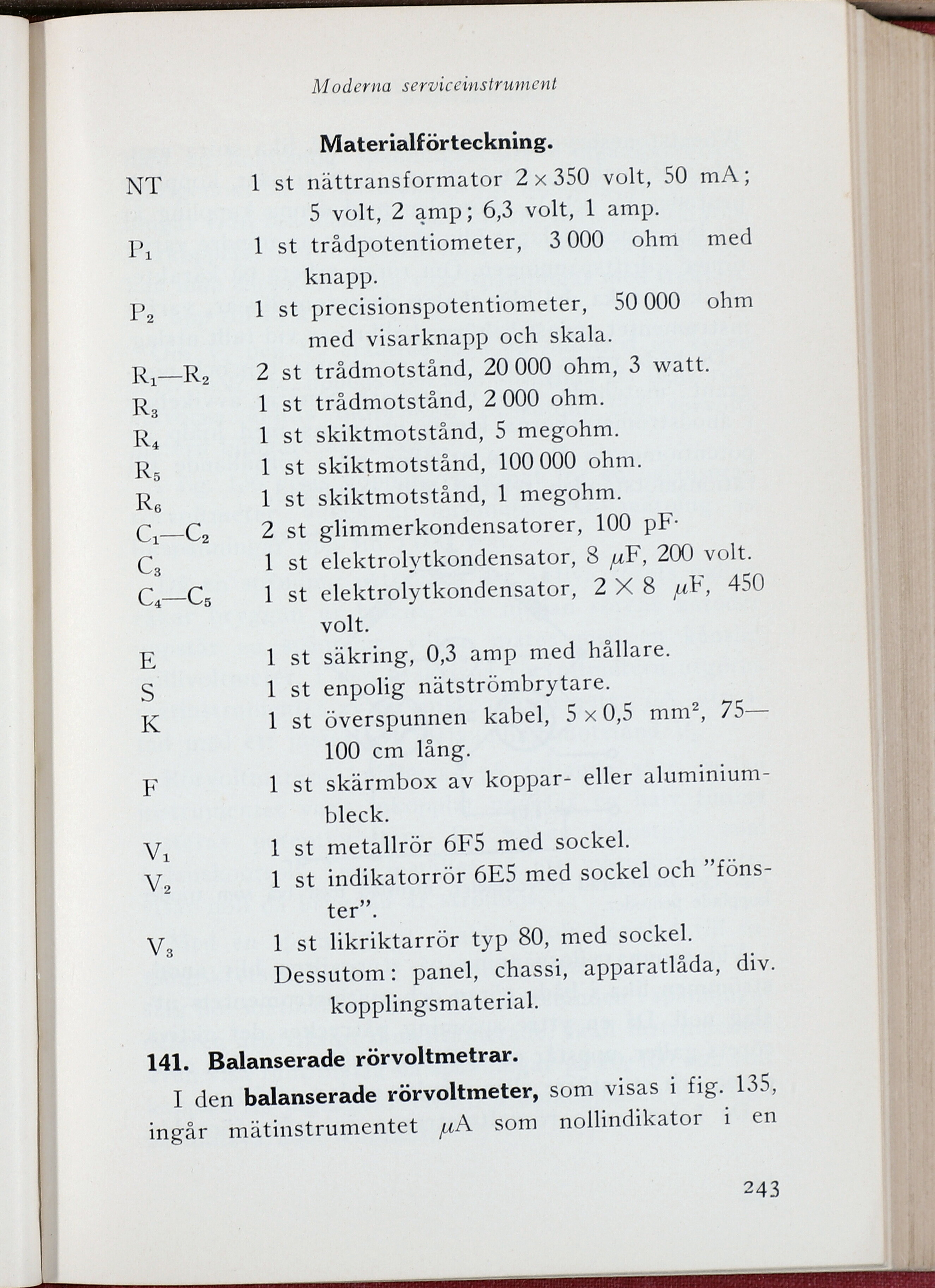

Moderna serviceinstrument
Materialförteckning.
NT 1 st nättransformator 2x350 volt, 50 mA;
5 volt, 2 amp; 6,3 volt, 1 amp.
Pi 1 st trådpotentiometer, 3 000 ohm med
knapp.
P2 1 st precisionspotentiometer, 50 000 ohm
med visarknapp och skala.
Ri—R2 2 st trådmotstånd, 20 000 ohm, 3 watt.
R3 1 st trådmotstånd, 2 000 ohm.
R4 1 st skiktmotstånd, 5 megohm.
R5 1 st skiktmotstånd, 100 000 ohm.
R6 1 st skiktmotstånd, 1 megohm.
Ci—C2 2 st glimmerkondensatorer, 100 pF-
C8 1 st elektrolytkondensator, 8 /zF, 200 volt.
C4—C5 1 st elektrolytkondensator, 2X8 ^F, 450
volt.
E 1 st säkring, 0,3 amp med hållare.
S 1 st enpolig nätströmbrytare.
K 1 st överspunnen kabel, 5 x 0,5 mm2, 75—
100 cm lång.
F 1 st skärmbox av koppar- eller aluminium-
bleck.
Vi 1 st metallrör 6F5 med sockel.
V2 1 st indikatorrör 6E5 med sockel och ”föns-
ter”.
V3 1 st likriktarrör typ 80, med sockel.
Dessutom: panel, chassi, apparatlåda, div.
kopplingsmaterial.
141. Balanserade rörvoltmetrar.
I den balanserade rörvoltmeter, som visas i fig. 135,
ingår mätinstrumentet //A som nollindikator i en
243
