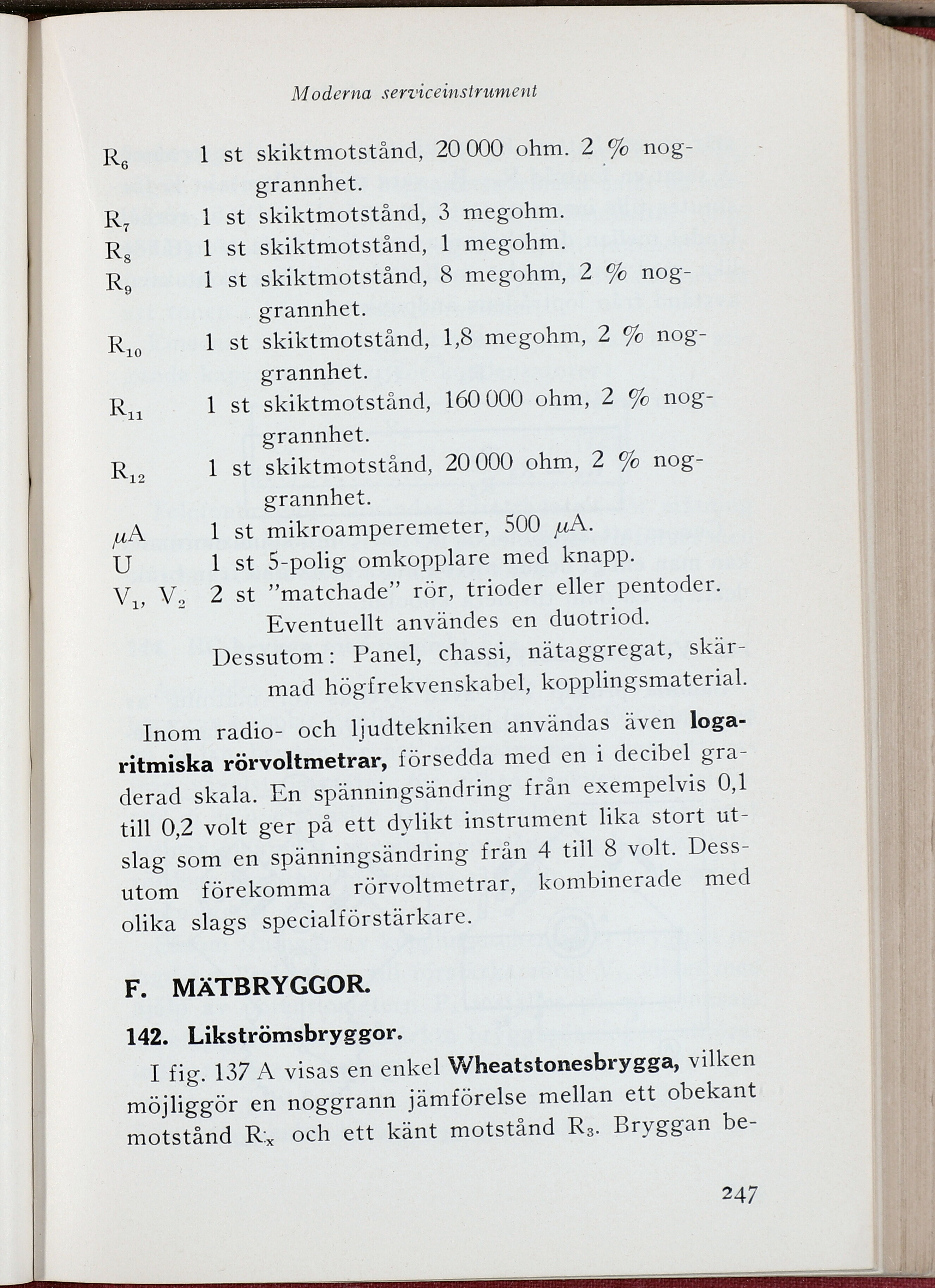

Moderna serviceinstrument
R6 1 st skiktmotstånd, 20 000 ohm. 2 %
noggrannhet.
R7 1 st skiktmotstånd, 3 megohm.
R8 1 st skiktmotstånd, 1 megohm.
R9 1 st skiktmotstånd, 8 megohm, 2 % nog-
grannhet.
R10 1 st skiktmotstånd, 1,8 megohm, 2 % nog-
grannhet.
Rn 1 st skiktmotstånd, 160000 ohm, 2 %
noggrannhet.
R12 1 st skiktmotstånd, 20000 ohm, 2 % nog-
grannhet.
1 st mikroamperemeter, 500 /zA.
U 1 st 5-polig omkopplare med knapp.
Vx, V2 2 st ”matchade” rör, trioder eller pentoder.
Eventuellt användes en duotriod.
Dessutom: Panel, chassi, nätaggregat,
skärmad högfrekvenskabel, kopplingsmaterial.
Inom radio- och ljudtekniken användas även
loga-ritmiska rörvoltmetrar, försedda med en i decibel
graderad skala. En spänningsändring från exempelvis 0,1
till 0,2 volt ger på ett dylikt instrument lika stort
utslag som en spänningsändring från 4 till 8 volt.
Dessutom förekomma rörvoltmetrar, kombinerade med
olika slags specialförstärkare.
F. MÄTBRYGGOR.
142. Likströmsbryggor.
I fig. 137 A visas en enkel Wheatstonesbrygga, vilken
möjliggör en noggrann jämförelse mellan ett obekant
motstånd Rx och ett känt motstånd R3. Bryggan be-
247
