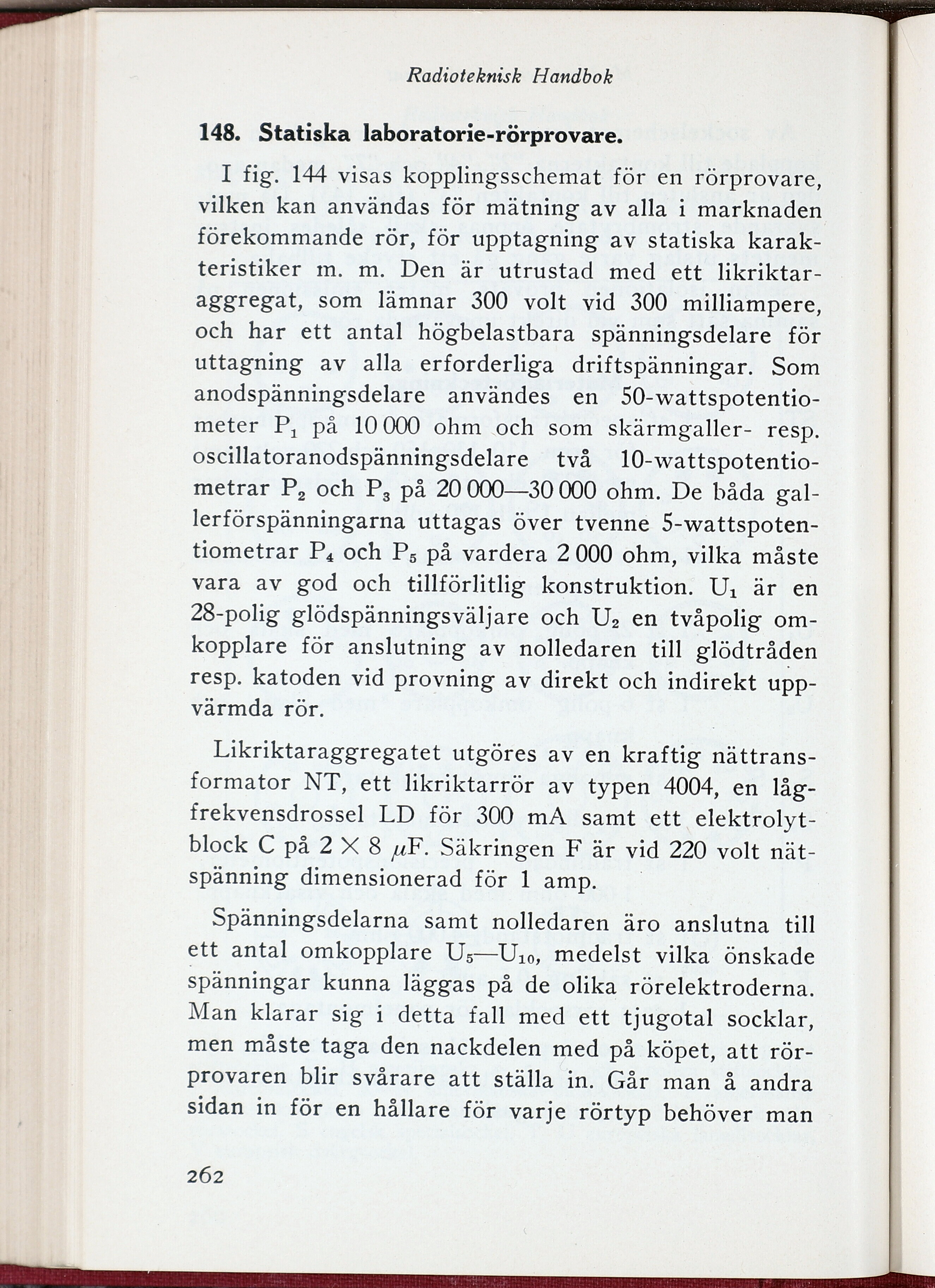

Radioteknisk Handbok
148. Statiska laboratorie-rörprovare.
I fig. 144 visas kopplingsschemat för en rörprovare,
vilken kan användas för mätning av alla i marknaden
förekommande rör, för upptagning av statiska
karakteristiker m. m. Den är utrustad med ett
likriktar-aggregat, som lämnar 300 volt vid 300 milliampere,
och har ett antal högbelastbara spänningsdelare för
uttagning av alla erforderliga driftspänningar. Som
anodspänningsdelare användes en
50-wattspotentio-meter Px på 10000 ohm och som skärmgaller- resp,
oscillatoranodspänningsdelare två
10-wattspotentio-metrar P2 och P3 på 20000—30000 ohm. De båda
gal-lerförspänningarna uttagas över tvenne
5-wattspoten-tiometrar P4 och P5 på vardera 2 000 ohm, vilka måste
vara av god och tillförlitlig konstruktion. Ui är en
28-polig glödspänningsväljare och U2 en tvåpolig
omkopplare för anslutning av nolledaren till glödtråden
resp, katoden vid provning av direkt och indirekt
uppvärmda rör.
Likriktaraggregatet utgöres av en kraftig
nättransformator NT, ett likriktarrör av typen 4004, en
låg-frekvensdrossel LD för 300 mA samt ett
elektrolyt-block C på 2 X 8 ^F. Säkringen F är vid 220 volt
nätspänning dimensionerad för 1 amp.
Spänningsdelarna samt nolledaren äro anslutna till
ett antal omkopplare U5—Uio, medelst vilka önskade
spänningar kunna läggas på de olika rörelektroderna.
Man klarar sig i detta fall med ett tjugotal socklar,
men måste taga den nackdelen med på köpet, att
rör-provaren blir svårare att ställa in. Går man å andra
sidan in för en hållare för varje rörtyp behöver man
262
