Radioteknisk Handbok
— för att kunna mäta de ca 2 000 olika rör som finnas
i marknaden — minst ett hundratal socklar.
Genom att kalibrera spänningsdelarna kan man utan
användande av mätinstrument pålägga elektroderna
föreskrivna driftspänningar. Man behöver då endast
en omkopplingsbar milliamperemeter Ax för
kontrol-lering av anod- och skärmgallerströmmen.
Omkopplingen av mätinstrument sker med hjälp av en 4-polig
tvåvägsomkastare U3.

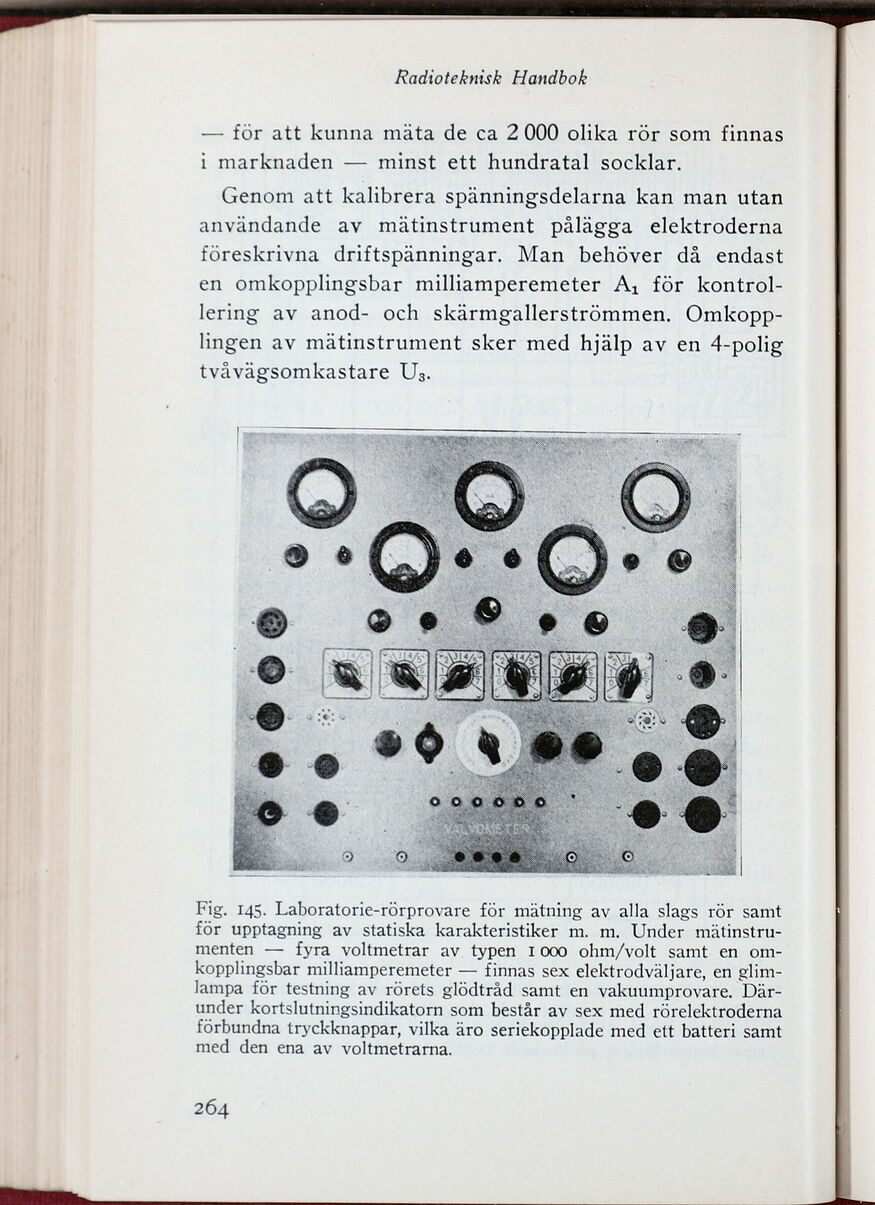

Fig. 145. Laboratorie-rörprovare för mätning av alla slags rör samt
för upptagning av statiska karakteristiker m. m. Under
mätinstrumenten — fyra voltmetrar av typen 1000 ohm/volt samt en
omkopplingsbar milliamperemeter — finnas sex elektrodväljare, en
glim-lampa för testning av rörets glödtråd samt en vakuumprovare.
Därunder kortslutningsindikatorn som består av sex med rörelektroderna
förbundna tryckknappar, vilka äro seriekopplade med ett batteri samt
med den ena av voltmetrama.
264
