Moderna serviceinstrument
OSC.l och OSC.2 av vilka den ena är fast och den
andra variabel. De lokalt alstrade
oscillatorsvängningarna tillföras styrgallren i en oktod V3, som har samma
funktion som blandarröret i en super. Resultatet av
frekvensomvandlingen blir en svävningssignal, vilken
kan varieras från några få Hertz till 15 å 20 kHz.
Svävningsgeneratorn avger sinusformade
tonfre-kvensspänningar med praktiskt taget konstant
ampli-tud, men kräver en ständig kontroll av kalibreringen.

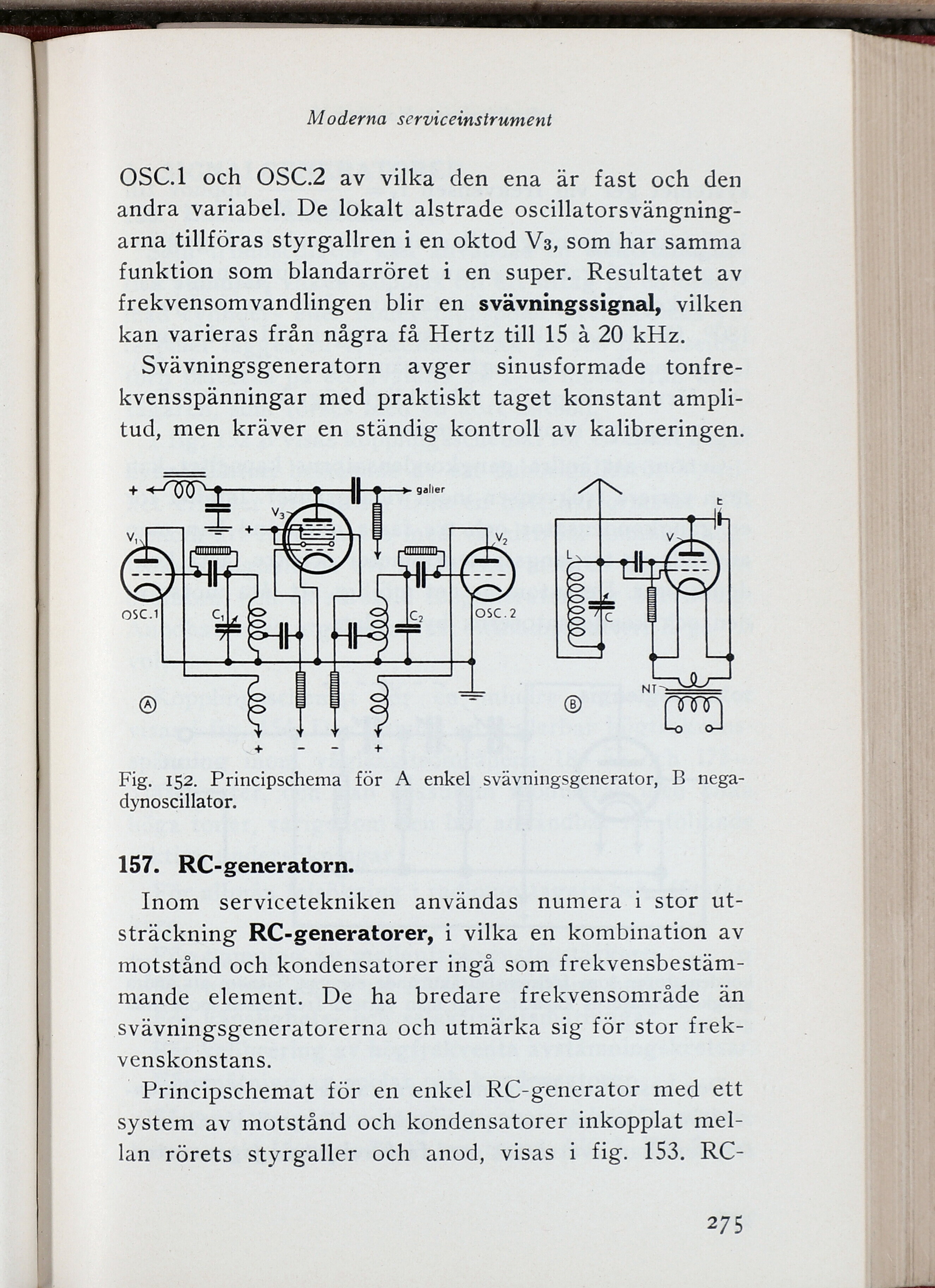

Fig. 152. Principschema för A enkel svävningsgenerator, B
nega-dynoscillator.
157. RC-generatorn.
Inom servicetekniken användas numera i stor
utsträckning RC-generatorer, i vilka en kombination av
motstånd och kondensatorer ingå som
frekvensbestäm-mande element. De ha bredare frekvensområde än
svävningsgeneratorerna och utmärka sig för stor
frekvenskonstans.
Principschemat för en enkel RC-generator med ett
system av motstånd och kondensatorer inkopplat
mellan rörets styrgaller och anod, visas i fig- 153. RC-
275
