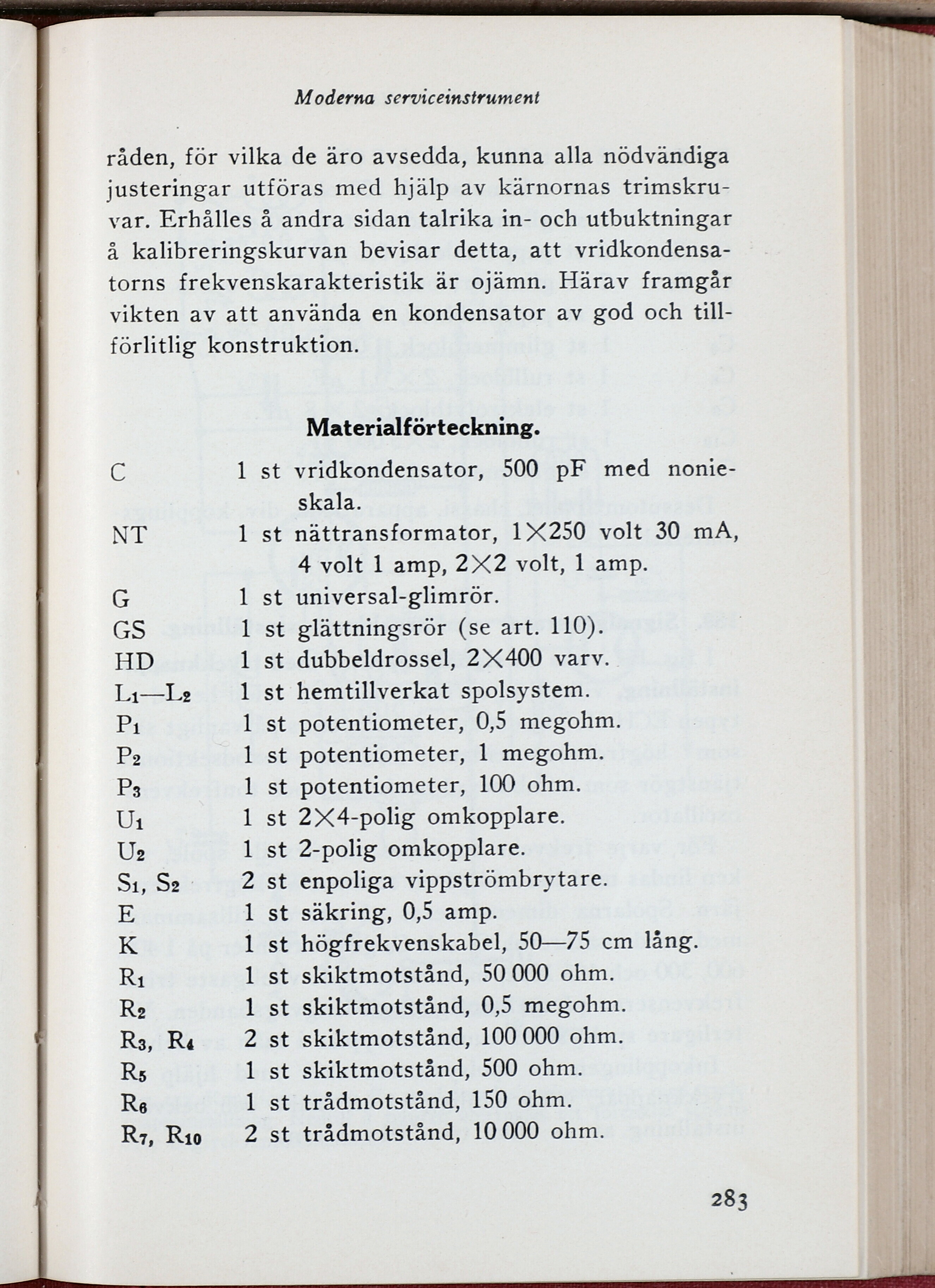

Moderna serviceinstrument
råden, för vilka de äro avsedda, kunna alla nödvändiga
justeringar utföras med hjälp av kärnornas
trimskruvar. Erhålles å andra sidan talrika in- och utbuktningar
å kalibreringskurvan bevisar detta, att
vridkondensa-torns frekvenskarakteristik är ojämn. Härav framgår
vikten av att använda en kondensator av god och
tillförlitlig konstruktion.
Materialförteckning.
q 1 st vridkondensator, 500 pF med nonie-
skala.
1 st nättransformator, 1X250 volt 30 mA,
4 volt 1 amp, 2X2 volt, 1 amp.
q 1 st universal-glimrör.
Qg 1 st glättningsrör (se art. 110).
pp 1 st dubbeldrossel, 2X400 varv.
L*—Lf 1 st hem till verkat spolsystem.
px 1 st potentiometer, 0,5 megohm.
p2 1 st potentiometer, 1 megohm.
pg 1 st potentiometer, 100 ohm.
1 st 2X4-polig omkopplare.
1 st 2-polig omkopplare.
2 st enpoliga vippströmbrytare,
p 1 st säkring, 0,5 amp.
1 st högfrekvenskabel, 50—75 cm lång.
1 st skiktmotstånd, 50 000 ohm.
1 st skiktmotstånd, 0,5 megohm.
2 2 st skiktmotstånd, 100 000 ohm.
* 1 st skiktmotstånd, 500 ohm.
1 st trådmotstånd, 150 ohm.
p* Rio 2 st trådmotstånd, 10000 ohm.
