Moderna serviceinstrument

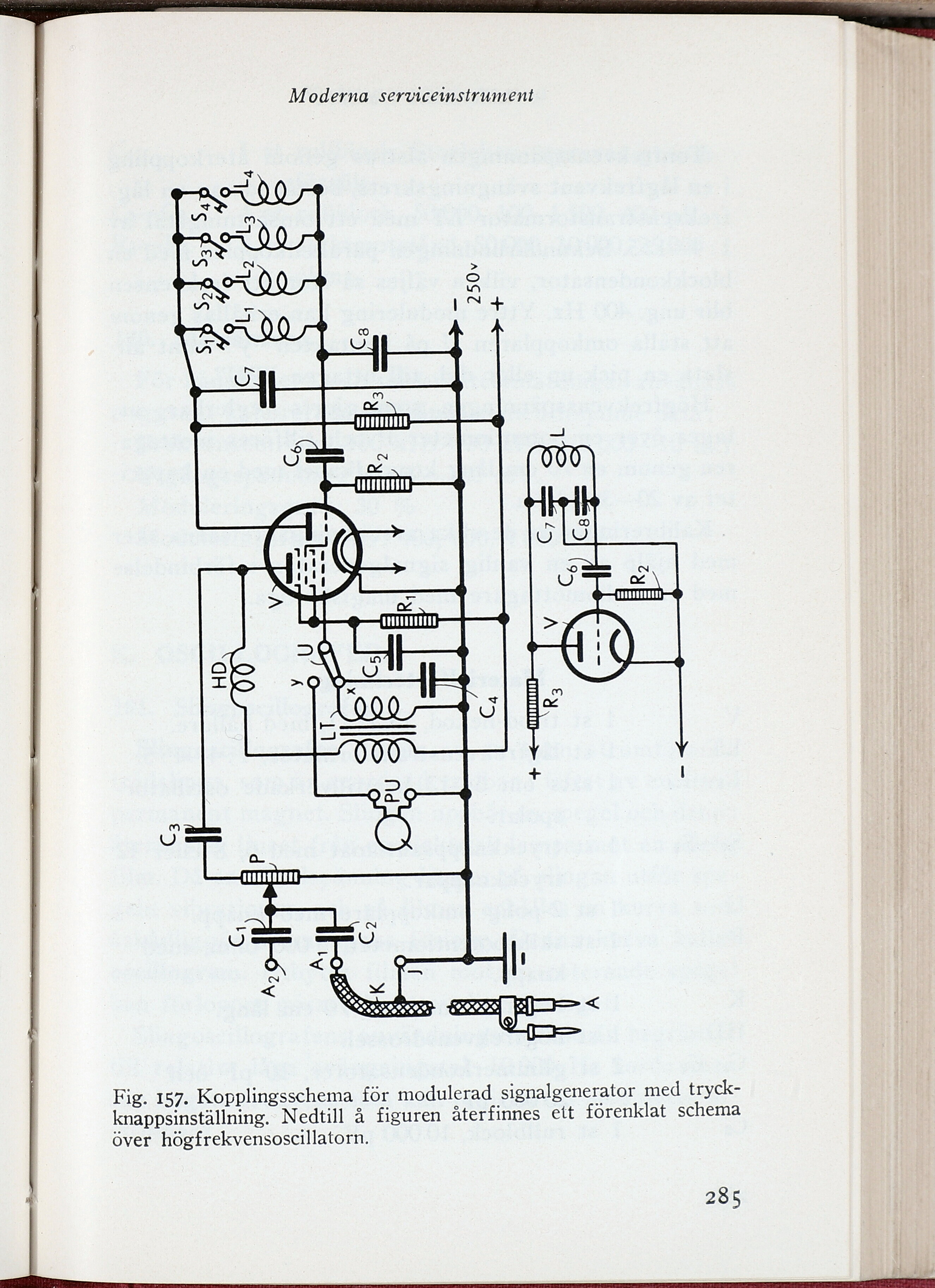

Fig. 157. Kopplingsschema för modulerad signalgenerator med
tryck-knappsinställning. Nedtill å figuren återfinnes ett förenklat schema
över högfrekvensoscillatorn.
285
