Moderna serviceinstrument
Likriktarröret som är av typen AZ 1 har två anoder.
Endast den ena anoden användes, och i tilledningen till
denna lägges en säkring F2 på 10 mA. Nätfiltret, vilket
saknar drossel, består av ett motstånd R2 på 0,2
meg-ohm samt en högspänningskondensator Ci på 2X0,5

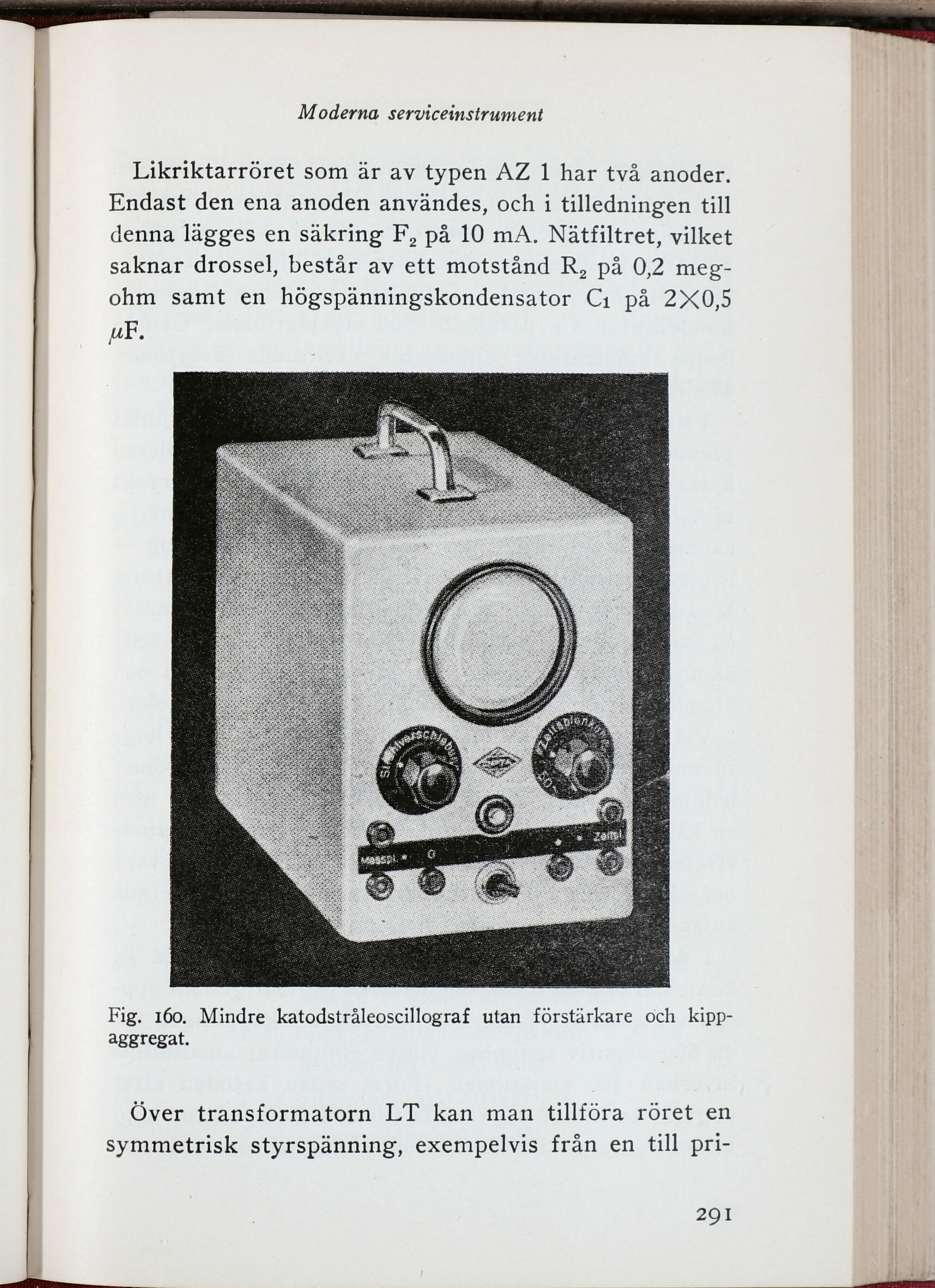

Fig. 160. Mindre katodstråleoscillograf utan förstärkare öch
kipp-aggregat.
Över transformatorn LT kan man tillföra röret en
symmetrisk styrspänning, exempelvis från en till pri-
291
