Moderna serviceinstrument
I de moderna frekvensmodulatorerna åstadkommas
frekvensvariationerna med hjälp av ett reaktansrör,
vilket fungerar som en variabel induktans,
parallell-kopplad med oscillatorkretsen (fig. 167). Storleken på
den skenbara induktansen beräknas ur formeln:
L = ............ (74)
I denna formel är S reaktansrörets branthet.
Av formel (74) framgår, att induktansen ändras då
rörets branthet varieras.

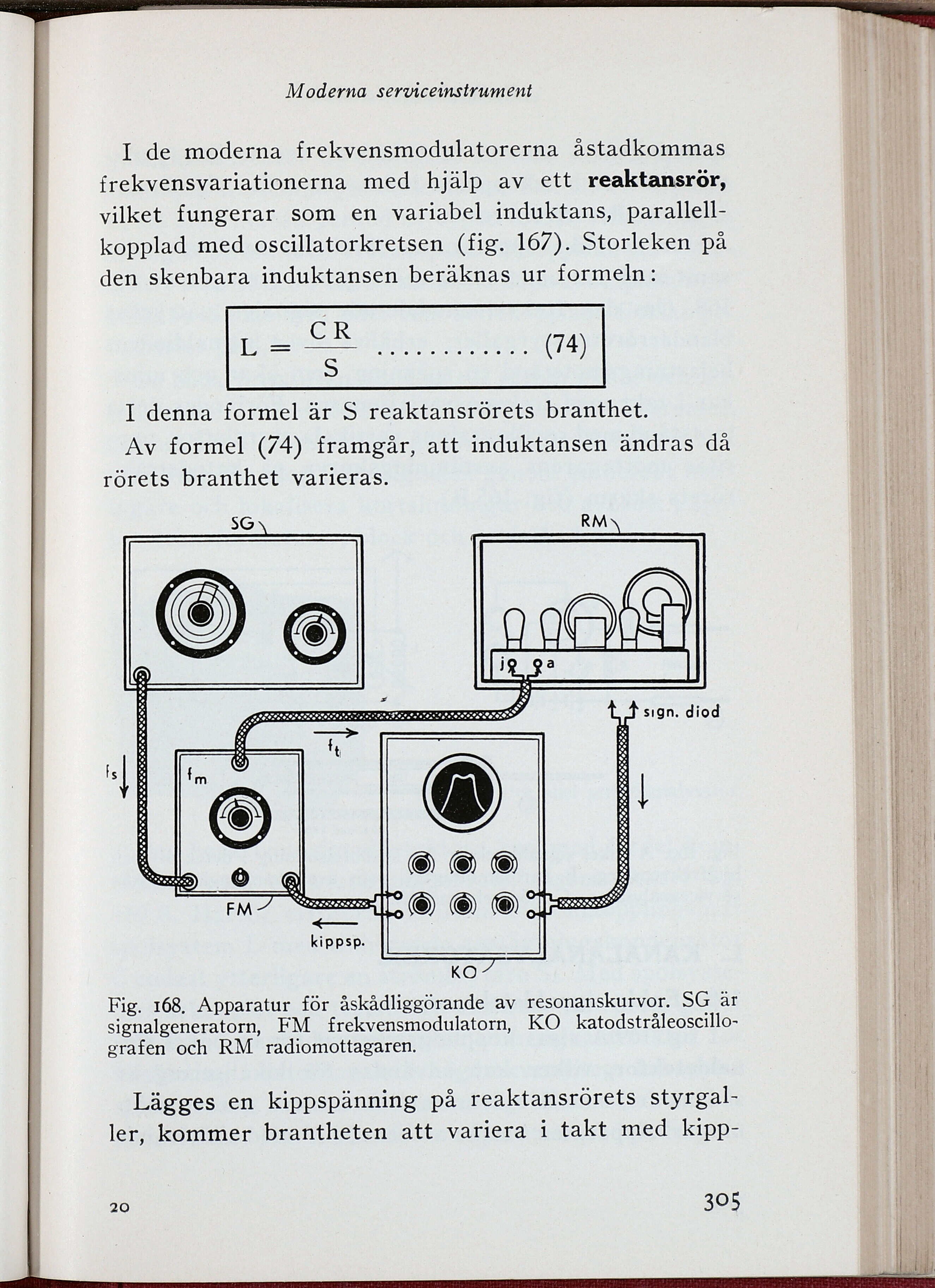

Fig. i68. Apparatur för åskådliggörande av resonanskurvor. SGar
signalgeneratom, FM frekvensmodulatom, KO
katodstraleoscillo-grafen och RM radiomottagaren.
Lägges en kippspänning på reaktansrörets styrgab
ler, kommer brantheten att variera i takt med kipp-
30
3°5
