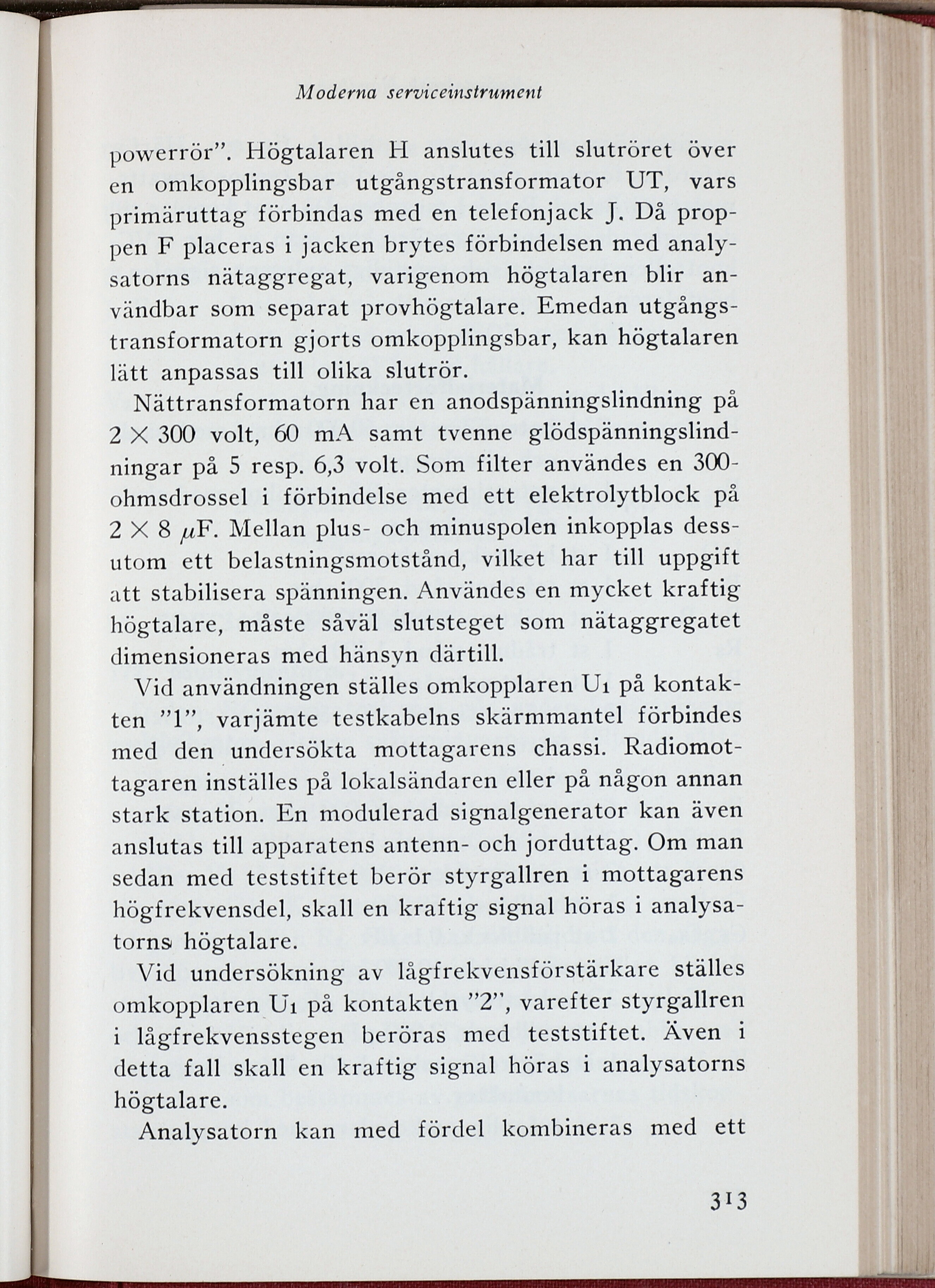

Moderna serviceinstrument
powerrör”. Högtalaren H anslutes till slutröret över
en omkopplingsbar utgångstransformator UT, vars
primäruttag förbindas med en telef onj ack J. Då
proppen F placeras i jacken brytes förbindelsen med
analy-satorns nätaggregat, varigenom högtalaren blir
användbar som separat provhögtalare. Emedan
utgångs-transformatorn gjorts omkopplingsbar, kan högtalaren
lätt anpassas till olika slutrör.
Nättransformatorn har en anodspänningslindning på
2 X 300 volt, 60 mA samt tvenne
glödspänningslind-ningar på 5 resp. 6,3 volt. Som filter användes en
300-ohmsdrossel i förbindelse med ett elektrolytblock på
2X8 //F. Mellan plus- och minuspolen inkopplas
dessutom ett belastningsmotstånd, vilket har till uppgift
att stabilisera spänningen. Användes en mycket kraftig
högtalare, måste såväl slutsteget som nätaggregatet
dimensioneras med hänsyn därtill.
Vid användningen ställes omkopplaren Ui på
kontakten ”1”, varjämte testkabelns skärmmantel förbindes
med den undersökta mottagarens chassi.
Radiomottagaren inställes på lokalsändaren eller på någon annan
stark station. En modulerad signalgenerator kan även
anslutas till apparatens antenn- och jorduttag. Om man
sedan med teststiftet berör styrgallren i mottagarens
högfrekvensdel, skall en kraftig signal höras i
analysa-tornsi högtalare.
Vid undersökning av lågfrekvensförstärkare ställes
omkopplaren Ui på kontakten ”2”, varefter styrgallren
i lågfrekvensstegen beröras med teststiftet. Även i
detta fall skall en kraftig signal höras i analysatorns
högtalare.
Analysatorn kan med fördel kombineras med ett
313
