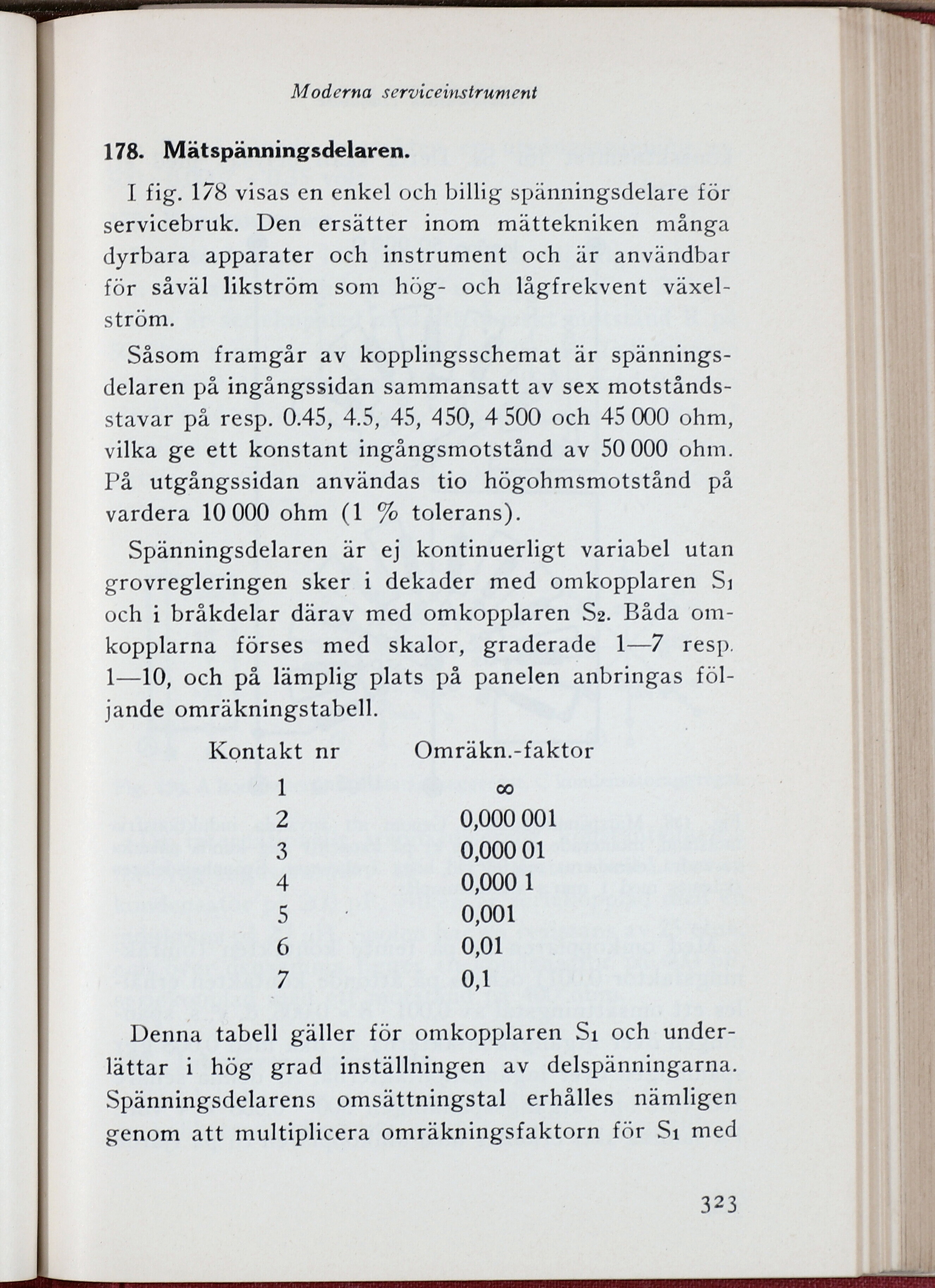

Moderna serviceinstrument
178. Mät spänning sdelar en.
I fig. 178 visas en enkel och billig spänningsdelare för
servicebruk. Den ersätter inom mättekniken många
dyrbara apparater och instrument och är användbar
för såväl likström som hög- och lågfrekvent
växelström.
Såsom framgår av kopplingsschemat är
spännings-delaren på ingångssidan sammansatt av sex
motstånds-stavar på resp. 0.45, 4.5, 45, -450, 4500 och 45 000 ohm,
vilka ge ett konstant ingångsmotstånd av 50 000 ohm.
På utgångssidan användas tio högohmsmotstånd på
vardera 10 000 ohm (1 % tolerans).
Spänningsdelaren är ej kontinuerligt variabel utan
grovregleringen sker i dekader med omkopplaren Si
och i bråkdelar därav med omkopplaren S2. Båda
omkopplarna förses med skalor, graderade 1—7 resp.
1—10, och på lämplig plats på panelen anbringas
följande omräkningstabell.
Kontakt nr Omräkn.-faktor
1 00
2 0,000 001
3 0,00001
4 0,0001
5 0,001
6 0,01
7 0,1
Denna tabell gäller för omkopplaren Si och
underlättar i hög grad inställningen av delspänningarna.
Spänningsdelarens omsättningstal erhålles nämligen
genom att multiplicera omräkningsfaktorn för Si med
323
