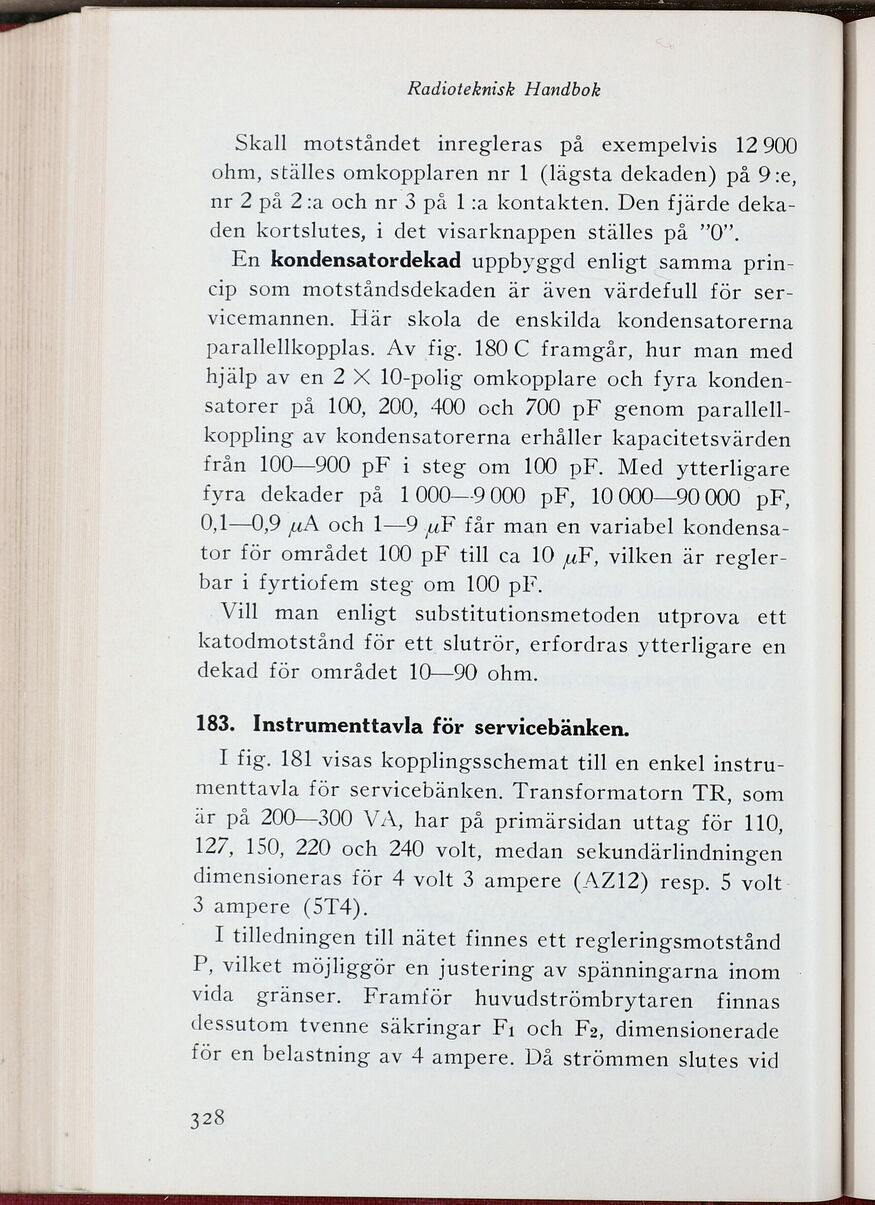

Radioteknisk Handbok
Skall motståndet inregleras på exempelvis 12 900
ohm, ställes omkopplaren nr 1 (lägsta dekaden) på 9 :e,
nr 2 på 2 :a och nr 3 på 1 :a kontakten. Den fjärde
dekaden kortslutes, i det visarknappen ställes på ”0”.
En kondensatordekad uppbyggd enligt samma
princip som motståndsdekaden är även värdefull för
servicemannen. Här skola de enskilda kondensatorerna
parallellkopplas. Av fig. 180 C framgår, hur man med
hjälp av en 2 X 10-polig omkopplare och fyra
konden-satorer på 100, 200, 400 och 700 pF genom
parallellkoppling av kondensatorerna erhåller kapacitetsvärden
från 100—900 pF i steg om 100 pF. Med ytterligare
fyra dekader på 1 000—9 000 pF, 10 000—90 000 pF,
0,1—0,9 //A och 1—9 /zF får man en variabel
kondensa-tor för området 100 pF till ca 10 ^F, vilken är
reglerbar i fyrtiofem steg om 100 pF.
. Vill man enligt substitutionsmetoden utprova ett
katodmotstånd för ett slutrör, erfordras ytterligare en
dekad för området 10—90 ohm.
183. Instrumenttavla för servicebänken.
I fig. 181 visas kopplingsschemat till en enkel
instrumenttavla för servicebänken. Transformatorn TR, som
är på 200—300 VA, har på primärsidan uttag för 110,
127, 150, 220 och 240 volt, medan sekundärlindningen
dimensioneras för 4 volt 3 ampere (AZ12) resp. 5 volt
3 ampere (5T4).
I tilledningen till nätet finnes ett regleringsmotstånd
P, vilket möjliggör en justering av spänningarna inom
vida gränser. Framför huvudströmbrytaren finnas
dessutom tvenne säkringar Fi och F2, dimensionerade
för en belastning av 4 ampere. Då strömmen slutes vid
328
