Radioteknisk Handbok
Vid mätningen tillför man mottagaren en
högfre-kvenssignal, modulerad till 30 % med frekvensen 400
Hz. Man ökar sedan effekten, tills distorsionen uppgår
till högst 10 %.

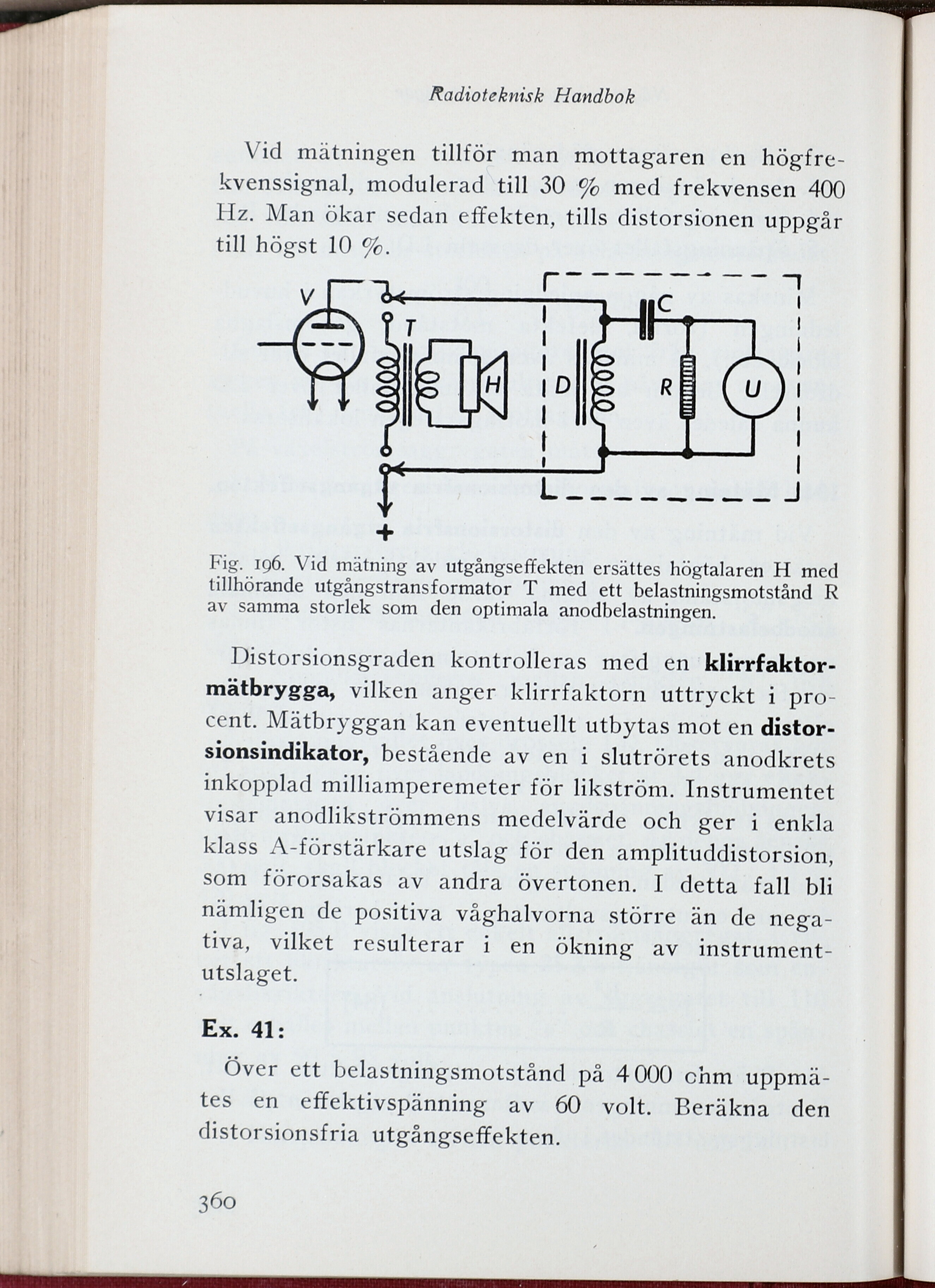

Fig. 196. Vid mätning av utgångseffekten ersättes högtalaren H med
tillhörande utgångstransformator T med ett belastningsmotstånd R
av samma storlek som den optimala anodbelastningen.
Distorsionsgraden kontrolleras med en
klirrfaktor-mätbrygga, vilken anger klirrfaktorn uttryckt i
procent. Mätbryggan kan eventuellt utbytas mot en
distor-sionsindikator, bestående av en i slutrörets anodkrets
inkopplad milliamperemeter för likström. Instrumentet
visar anodlikströmmens medelvärde och ger i enkla
klass A-förstärkare utslag för den amplituddistorsion,
som förorsakas av andra övertonen. I detta fall bli
nämligen de positiva våghalvorna större än de
negativa, vilket resulterar i en ökning av
instrumentutslaget.
Ex. 41:
Över ett belastningsmotstånd på 4000 ohm
uppmä-tes en effektivspänning av 60 volt. Beräkna den
distorsionsfria utgångseffekten.
360
