Några viktiga radiomätningar

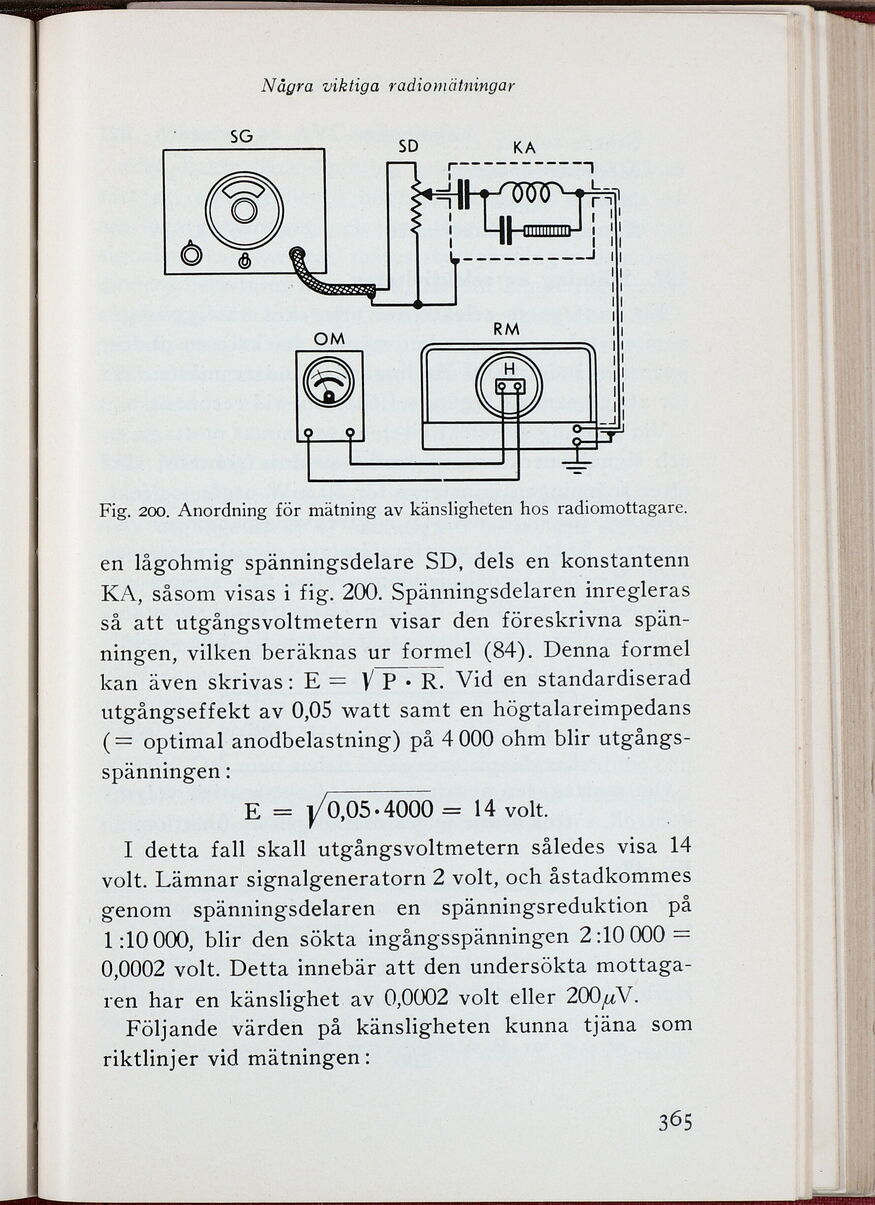

Fig. 200. Anordning för mätning av känsligheten hos radiomottagare.
en lågohmig spänningsdelare SD, dels en konstantenn
KA, såsom visas i fig. 200. Spänningsdelaren inregleras
så att utgångsvoltmetern visar den föreskrivna
spänningen, vilken beräknas ur formel (84). Denna formel
kan även skrivas: E = V P • R. Vid en standardiserad
utgångseffekt av 0,05 watt samt en högtalareimpedans
( = optimal anodbelastning) på 4 000 ohm blir
utgångs-spänningen:
E = j/0.05-4000 = 14 volt.
I detta fall skall utgångsvoltmetern således visa 14
volt. Lämnar signalgeneratorn 2 volt, och åstadkommes
genom spänningsdelaren en spänningsreduktion på
1:10000, blir den sökta ingångsspänningen 2:10 000 =
0,0002 volt. Detta innebär att den undersökta
mottagaren har en känslighet av 0,0002 volt eller 200/zV.
Följande värden på känsligheten kunna tjäna som
riktlinjer vid mätningen:
365
