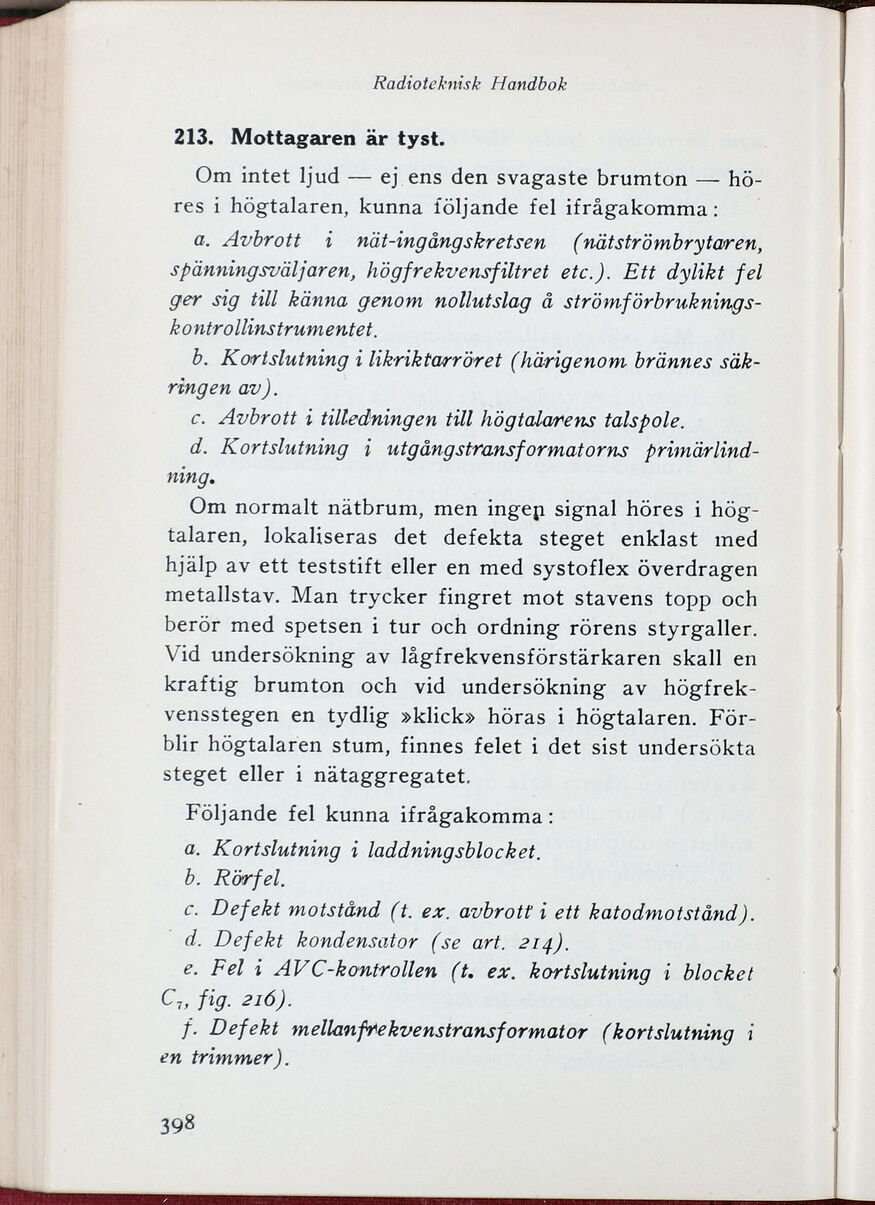

Radioteknisk Handbok
213. Mottagaren är tyst.
Om intet ljud — ej ens den svagaste brumton —
höres i högtalaren, kunna följande fel ifrågakomma:
a. Avbrott i nät-ingångskretsen (nätströmbrytaren,
spänning svälj aren, hög frekvensfiltret etc.). Ett dylikt fel
ger sig till känna genom nollutslag å
strömförbruknings-kontrollinstrwmentet.
b. Kortslutning i likriktarröret (härigenom brännes
säkringen av).
c. Avbrott i tilledningen till högtalarens talspole.
d. Kortslutning i utgångstransformatorns
primärlind-ning.
Om normalt nätbrum, men ingep signal höres i
högtalaren, lokaliseras det defekta steget enklast med
hjälp av ett teststift eller en med systoflex överdragen
metallstav. Man trycker fingret mot stavens topp och
berör med spetsen i tur och ordning rörens styrgaller.
Vid undersökning av lågfrekvensförstärkaren skall en
kraftig brumton och vid undersökning av
högfrek-vensstegen en tydlig »klick» höras i högtalaren.
Förblir högtalaren stum, finnes felet i det sist undersökta
steget eller i nätaggregatet.
Följande fel kunna ifrågakomma:
a. Kortslutning i laddningsblocket.
b. Rörfel.
c. Defekt motstånd (t. ex. avbrott i ett katodmotstånd).
d. Defekt kondensator (se art. 214).
e. Fel i AV C-kontrollen (t, ex. kortslutning i blocket
C7f fig. 216).
f. Defekt mellanfrekvenstransformator (kortslutning i
en trimmer).
