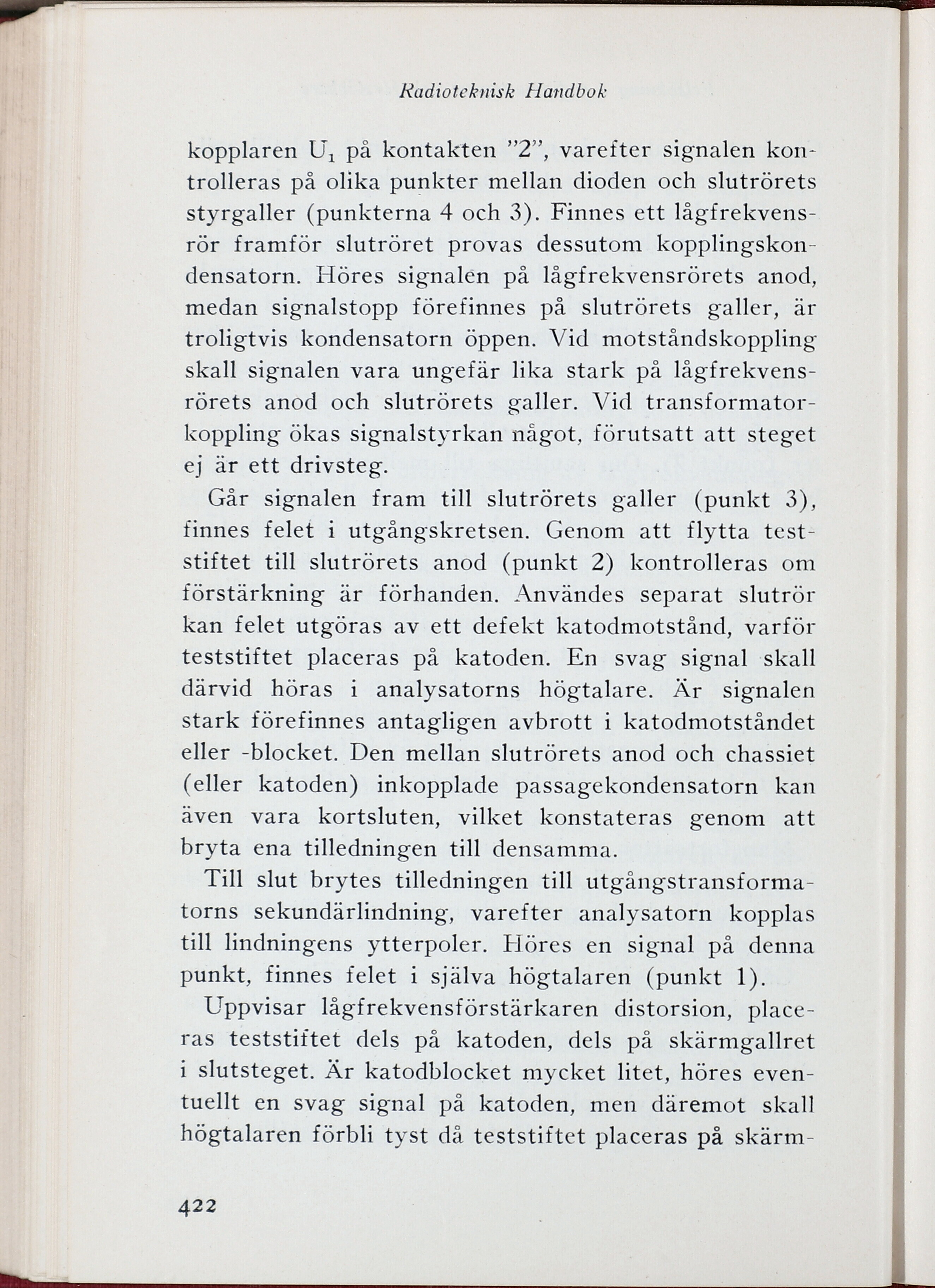

Radioteknisk Handbok
kopplaren Ux på kontakten ”2”, varefter signalen
kontrolleras på olika punkter mellan dioden och slutrörets
styrgaller (punkterna 4 och 3). Finnes ett
lågfrekvens-rör framför slutröret provas dessutom
kopplingskon-densatorn. Höres signalen på lågfrekvensrörets anod,
medan signalstopp förefinnes på slutrörets galler, är
troligtvis kondensatorn öppen. Vid motståndskoppling
skall signalen vara ungefär lika stark på
lågfrekvensrörets anod och slutrörets galler. Vid
transformatorkoppling ökas signalstyrkan något, förutsatt att steget
ej är ett dr i vsteg.
Går signalen fram till slutrörets galler (punkt 3),
finnes felet i utgångskretsen. Genom att flytta
teststiftet till slutrörets anod (punkt 2) kontrolleras om
förstärkning är förhanden. Användes separat slutrör
kan felet utgöras av ett defekt katodmotstånd, varför
teststiftet placeras på katoden. En svag signal skall
därvid höras i analysatorns högtalare. Är signalen
stark förefinnes antagligen avbrott i katodmotståndet
eller -blocket. Den mellan slutrörets anod och chassiet
(eller katoden) inkopplade passagekondensatorn kan
även vara kortsluten, vilket konstateras genom att
bryta ena tilledningen till densamma.
Till slut brytes tilledningen till
utgångstransforma-torns sekundärlindning, varefter analysatorn kopplas
till lindningens ytterpoler. Höres en signal på denna
punkt, finnes felet i själva högtalaren (punkt 1).
Uppvisar lågfrekvensförstärkaren distorsion,
placeras teststiftet dels på katoden, dels på skärmgallret
i slutsteget. Är katodblocket mycket litet, höres
eventuellt en svag signal på katoden, men däremot skall
högtalaren förbli tyst då teststiftet placeras på skärm-
422
