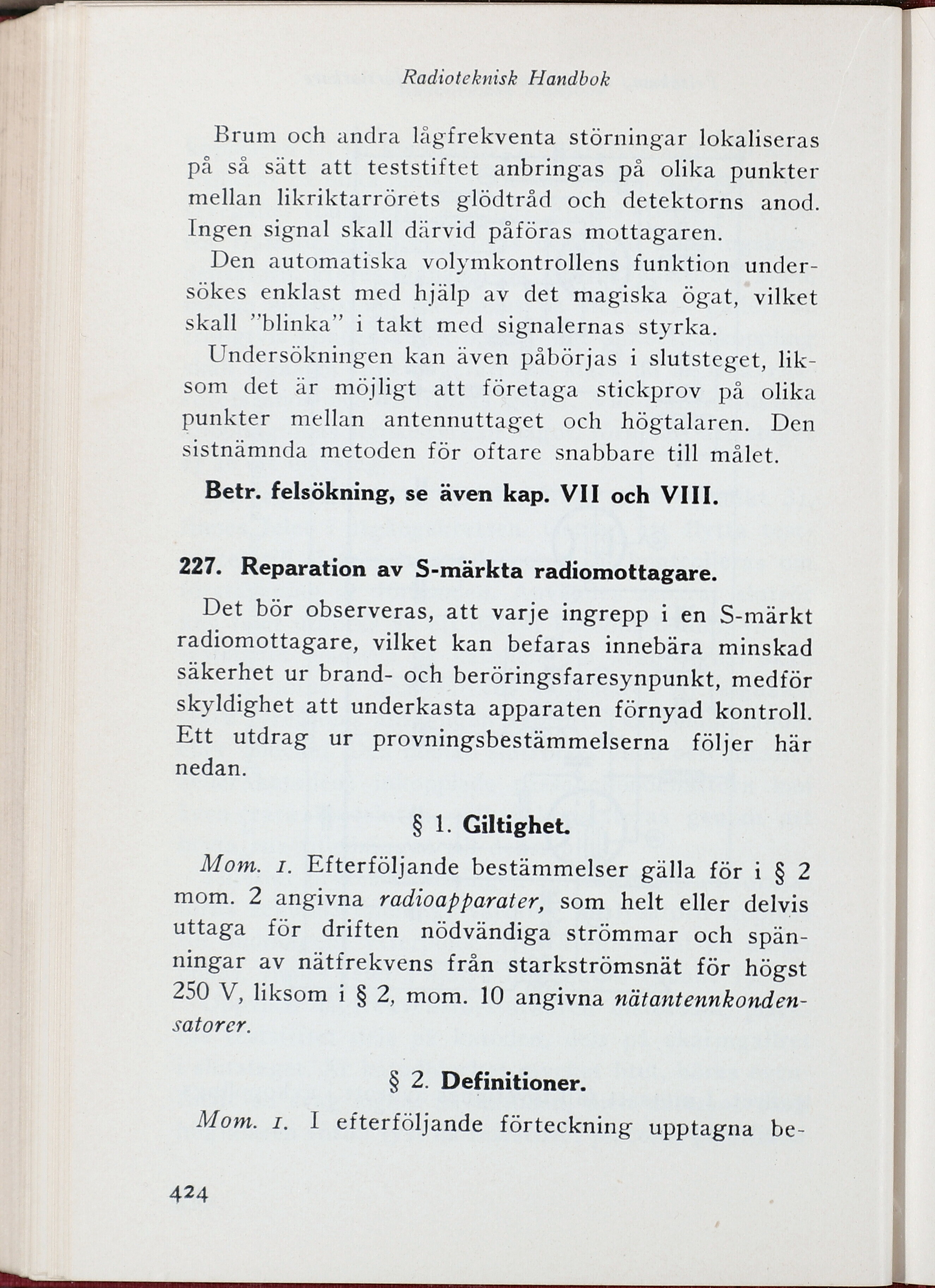

Radioteknisk Handbok
Brum och andra lågfrekventa störningar lokaliseras
på så sätt att teststiftet anbringas på olika punkter
mellan likriktarröréts glödtråd och detektorns anod.
Ingen signal skall därvid påföras mottagaren.
Den automatiska volymkontrollens funktion
under-sökes enklast med hjälp av det magiska ögat, vilket
skall ”blinka” i takt med signalernas styrka.
Undersökningen kan även påbörjas i slutsteget,
liksom det är möjligt att företaga stickprov på olika
punkter mellan antennuttaget och högtalaren. Den
sistnämnda metoden för oftare snabbare till målet.
Betr, felsökning, se även kap. VII och VIII.
227. Reparation av S-märkta radiomottagare.
Det bör observeras, att varje ingrepp i en S-märkt
radiomottagare, vilket kan befaras innebära minskad
säkerhet ur brand- och beröringsfaresynpunkt, medför
skyldighet att underkasta apparaten förnyad kontroll.
Ett utdrag ur provningsbestämmelserna följer här
nedan.
§ 1. Giltighet.
Mom. i. Efterföljande bestämmelser gälla för i § 2
mom. 2 angivna radioapparater, som helt eller delvis
uttaga för driften nödvändiga strömmar och
spänningar av nätfrekvens från starkströmsnät för högst
250 V, liksom i § 2, mom. 10 angivna
nätantennkonden-satorer.
§ 2. Definitioner.
Mom. i. I efterföljande förteckning upptagna
be
424
