Radioteknisk Handbok
i passande skärmburkar, som placeras i omedelbar
närhet av antennen resp, mottagaren.
Antenntransformator Mottagart ransformator
Primärlindning 200 varv 0,3 mm:s emalj tråd 30 varv 0,5 mm:s emalj tråd
Sekundärlindning 25 varv 0,5 mm:s emalj tråd 100 varv 0,3 mm :s emalj tråd

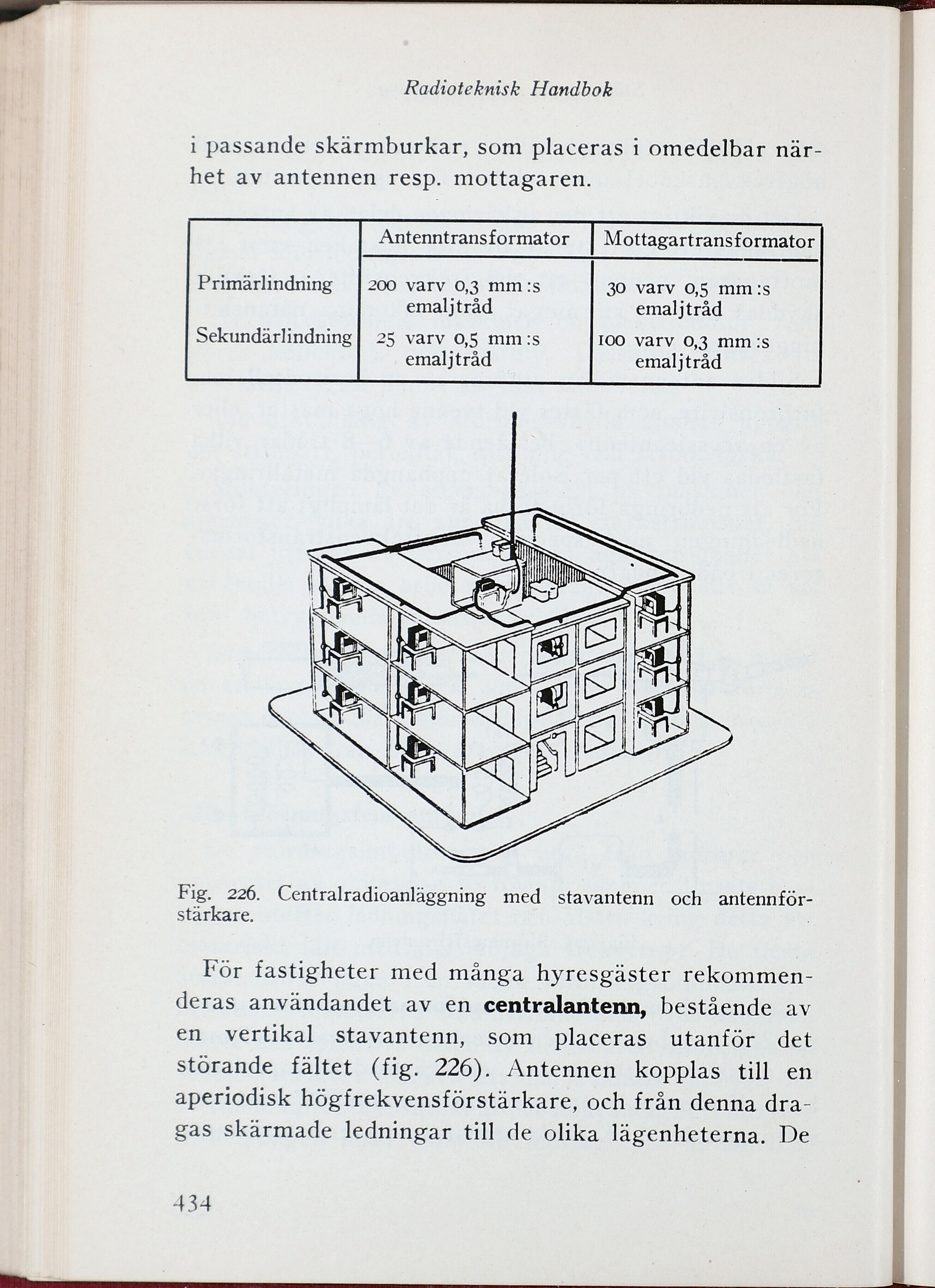

Fig. 226. Centralradioanläggning med stavantehn och
antennförstärkare.
För fastigheter med många hyresgäster
rekommenderas användandet av en centralantenn, bestående av
en vertikal stavantenn, som placeras utanför det
störande fältet (fig. 226). Antennen kopplas till en
aperiodisk högfrekvensförstärkare, och från denna
dragas skärmade ledningar till de olika lägenheterna. De
434
