Modern musikreproduktion
För återgivningen av skivorna kan med fördel
användas en elektromagnetisk pick-up, bestående av en
stål-magnet’ N samt ett rörligt ankare A (fig. 231 A). Då
stiftet rör sig i spåret försättes ankaret i vibration,
och i spolen E induceras svaga elektriska strömmar
med motsvarande frekvens. Dessa förstärkas i
mottagarens lågfrekvenssteg och återges som ljud genom
högtalaren.
För upphängningen av ankaret användes en
gummipackning P, vilken placeras i luftgapet mellan
magnetpolerna. Blir dämpningen genom denna packning för
stor, uppkommer distorsion, medan i motsatt fall
känsligheten minskas.
I kristallpick-upen är magnetsystemet ersatt med
ett piezoelektriskt kristallelement, bestående av tvenne
trapetsformade seignettesaltkristaller samt en hållare
för stiftet. När systemet försättes i vibration uppstå
i kristallen svaga elektriska spänningar, vilka
förstärkas vidare i radiomottagaren.

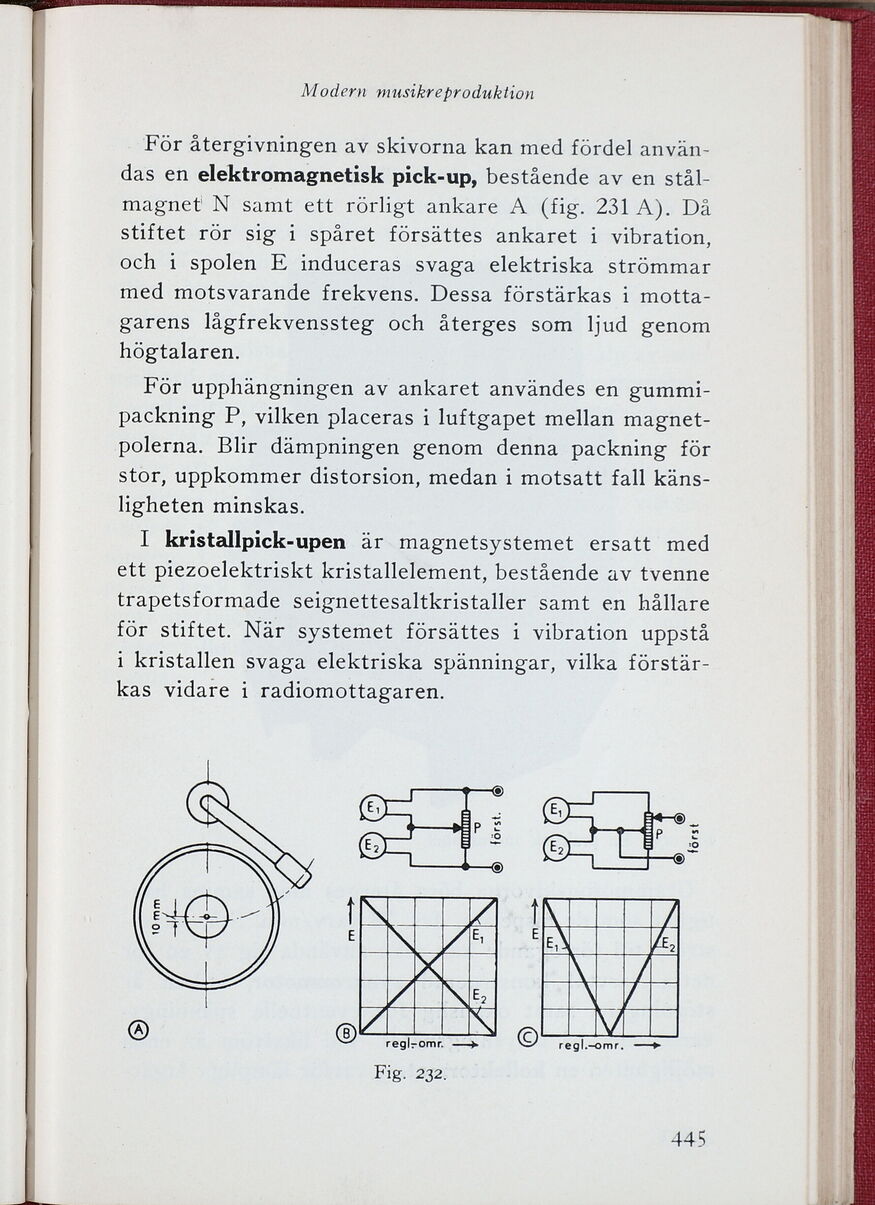

Fig. 232.
445
