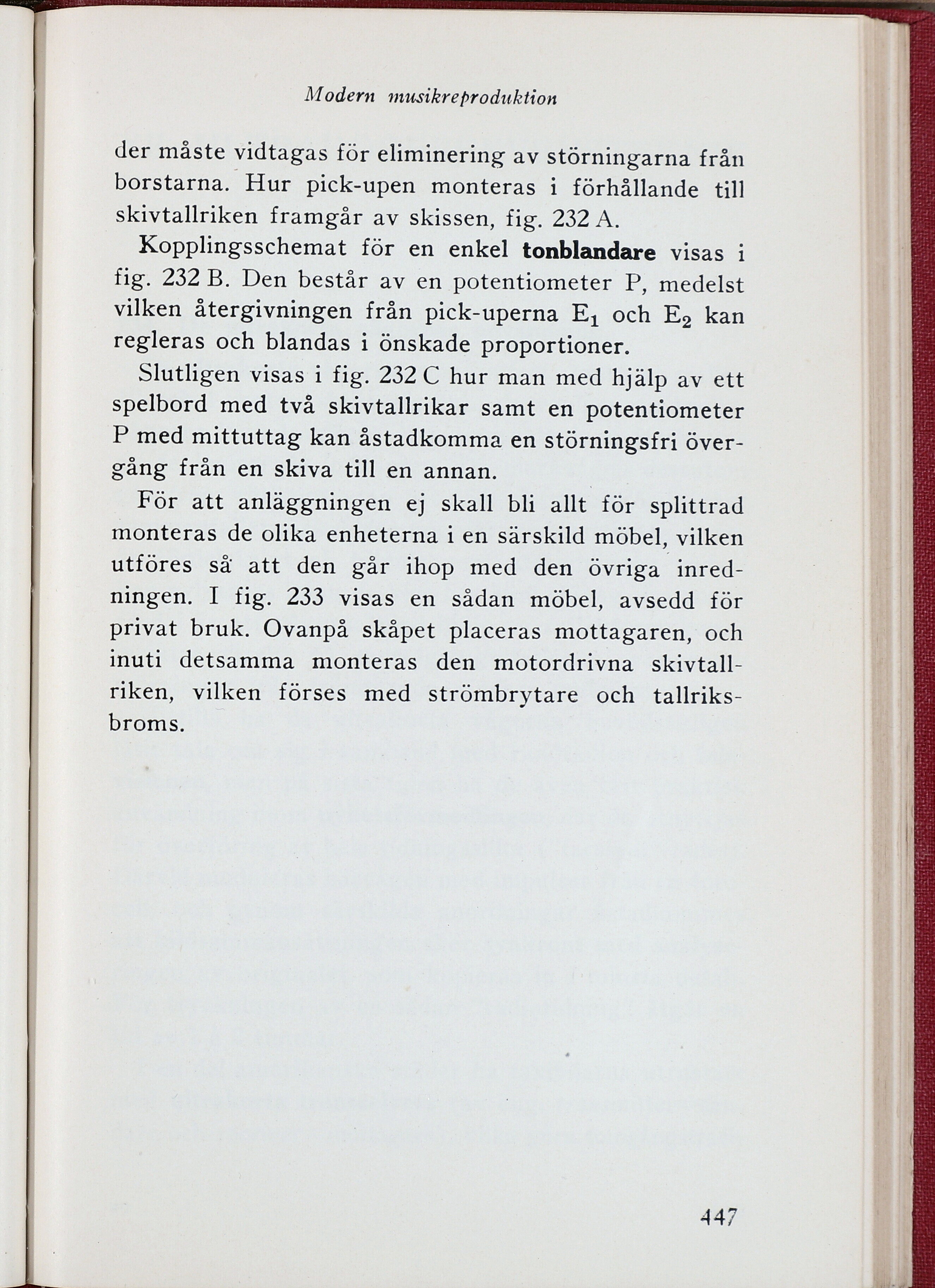

Modern musikreproduktion
der måste vidtagas för eliminering av störningarna från
borstarna. Hur pick-upen monteras i förhållande till
skivtallriken framgår av skissen, fig. 232 A.
Kopplingsschemat för en enkel tonblandare visas i
fig. 232 B. Den består av en potentiometer P, medelst
vilken återgivningen från pick-uperna Ex och E2 kan
regleras och blandas i önskade proportioner.
Slutligen visas i fig. 232 C hur man med hjälp av ett
spelbord med två skivtallrikar samt en potentiometer
P med mittuttag kan åstadkomma en störningsfri
övergång från en skiva till en annan.
För att anläggningen ej skall bli allt för splittrad
monteras de olika enheterna i en särskild möbel, vilken
utföres så att den går ihop med den övriga
inredningen. I fig. 233 visas en sådan möbel, avsedd för
privat bruk. Ovanpå skåpet placeras mottagaren, och
inuti detsamma monteras den motordrivna
skivtallriken, vilken förses med strömbrytare och
tallriks-broms.
