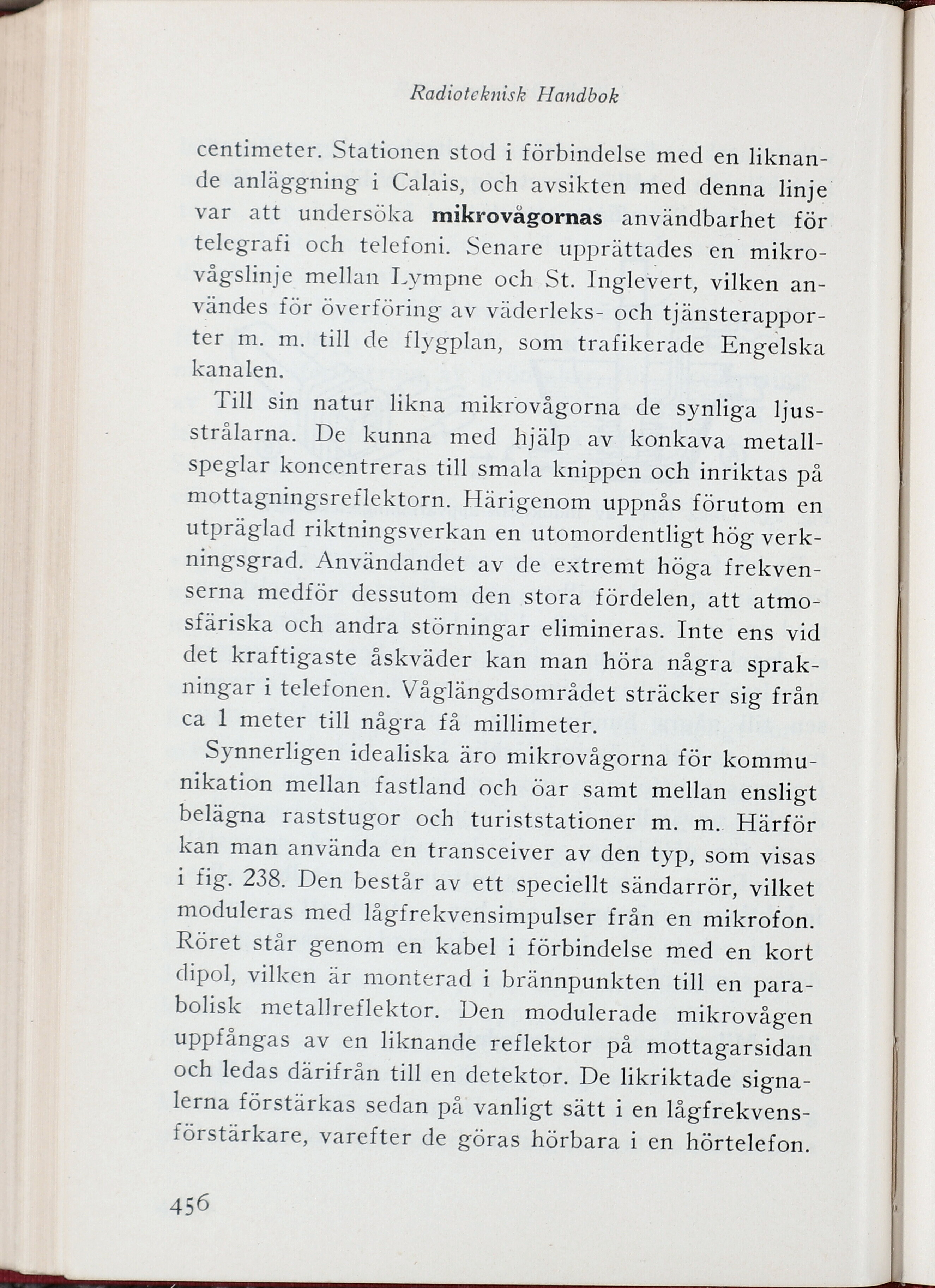

Radioteknisk Handbok
centimeter. Stationen stod i förbindelse med en
liknande anläggning i Calais, och avsikten med denna linje
var att undersöka mikrovågornas användbarhet för
telegrafi och telefoni. Senare upprättades en
mikro-vågslinje mellan Lympne och St. Inglevert, vilken
användes för överföring av väderleks- och
tjänsterappor-ter m. m. till de flygplan, som trafikerade Engelska
kanalen.
Till sin natur likna mikrovågorna de synliga
ljusstrålarna. De kunna med hjälp av konkava
metallspeglar koncentreras till smala knippen och inriktas på
mottagningsreflektorn. Härigenom uppnås förutom en
utpräglad riktningsverkan en utomordentligt hög
verkningsgrad. Användandet av de extremt höga
frekvenserna medför dessutom den stora fördelen, att
atmo-sfäriska och andra störningar elimineras. Inte ens vid
det kraftigaste åskväder kan man höra några
sprak-ningar i telefonen. Vaglängdsområdet sträcker sig från
ca 1 meter till några få millimeter.
Synnerligen idealiska äro mikrovågorna för
kommunikation mellan fastland och öar samt mellan ensligt
belägna raststugor och turiststationer m. m.. Härför
kan man använda en transceiver av den typ, som visas
i fig. 238. Den består av ett speciellt sändarrör, vilket
moduleras med lågfrekvensimpulser från en mikrofon.
Röret står genom en kabel i förbindelse med en kort
dipol, vilken är monterad i brännpunkten till en
para-bolisk metallreflektor. Den modulerade mikrovågen
uppfångas av en liknande reflektor på mottagarsidan
och ledas därifrån till en detektor. De likriktade
signalerna förstärkas sedan på vanligt sätt i en
lågfrekvens-förstärkare, varefter de göras hörbara i en hörtelefon.
456
