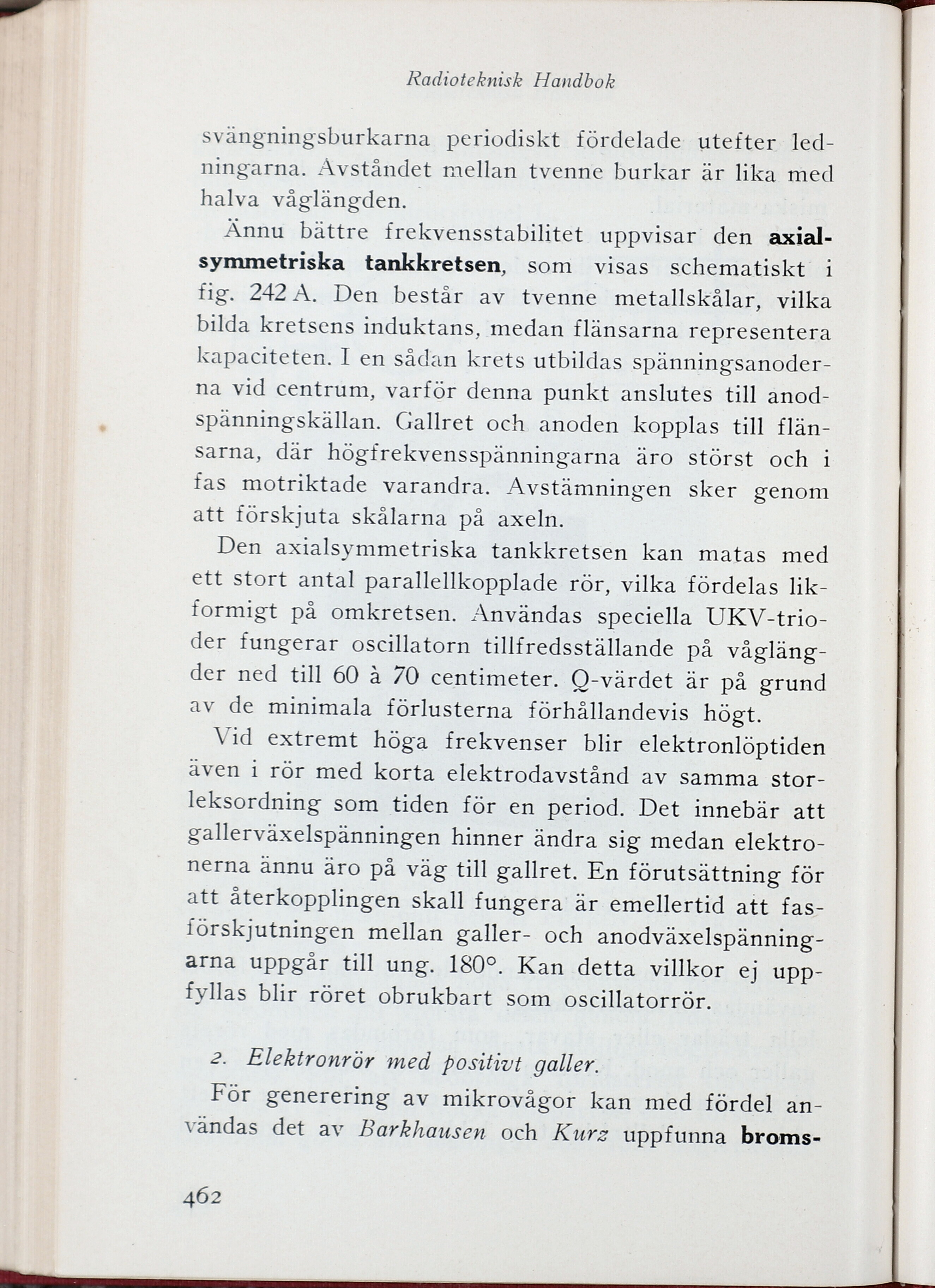

Radioteknisk Handbok
svängningsburkarna periodiskt fördelade utefter
ledningarna. Avståndet mellan tvenne burkar är lika med
halva våglängden.
Ännu bättre frekvensstabilitet uppvisar den
axial-symmetriska tankkretsen, som visas schematiskt i
fig. 242 A. Den består av tvenne metallskalar, vilka
bilda kretsens induktans, .medan flänsarna representera
kapaciteten. I en sådan krets utbildas
spänningsanoder-na vid centrum, varför denna punkt anslutes till
anod-spänningskällan. Gallret och, anoden kopplas till
flänsarna, där högfrekvensspänningarna äro störst och i
fas motriktade varandra. Avstämningen sker genom
att förskjuta skålarna på axeln.
Den axialsymmetriska tankkretsen kan matas med
ett stort antal parallellkopplade rör, vilka fördelas
likformigt på omkretsen. Användas speciella
UKV-trio-der fungerar oscillatorn tillfredsställande på
våglängder ned till 60 å 70 centimeter. O-värdet är på grund
av de minimala förlusterna förhållandevis högt.
Vid extremt höga frekvenser blir elektronlöptiden
även i rör med korta elektrodavstånd av samma
storleksordning som tiden för en period. Det innebär att
gallerväxelspänningen hinner ändra sig medan
elektronerna ännu äro på väg till gallret. En förutsättning för
att återkopplingen skall fungera’ är emellertid att
fasförskjutningen mellan galler- och
anodväxelspänning-arna uppgår till ung. 180°. Kan detta villkor ej
uppfyllas blir röret obrukbart som oscillatorrör.
2. Elektronrör med positivt galler.
För generering av mikrovågor kan med fördel
användas det av Barkhausen och Kurz uppfunna broms-
462
