Ultrahögfrekvensteknik
Klystronen, som är en förbättrad typ av Heils
kammare, består av en indirekt uppvärmd katod K samt
en accelerationselektrod C, vilka äro inneslutna i en
evakuerad kolv N (fig. 243 B). Från katoden gå
elektronerna genom accelerationselektroden in i
halrums-resonatorn Gn där elektronströmmen
hastighetsmodu-leras. Sedan partiklarna tillryggalagt en lämplig
väg-sträcka passera de genom den andra
hålrumsresona-torn G2, vilken omsätter elektronernas rörelseenergi i
elektromagnetisk svängningsenergi. Vid denna process
demoduleras elektronstrålen, som till slut uppfångas
av kollektorn A.

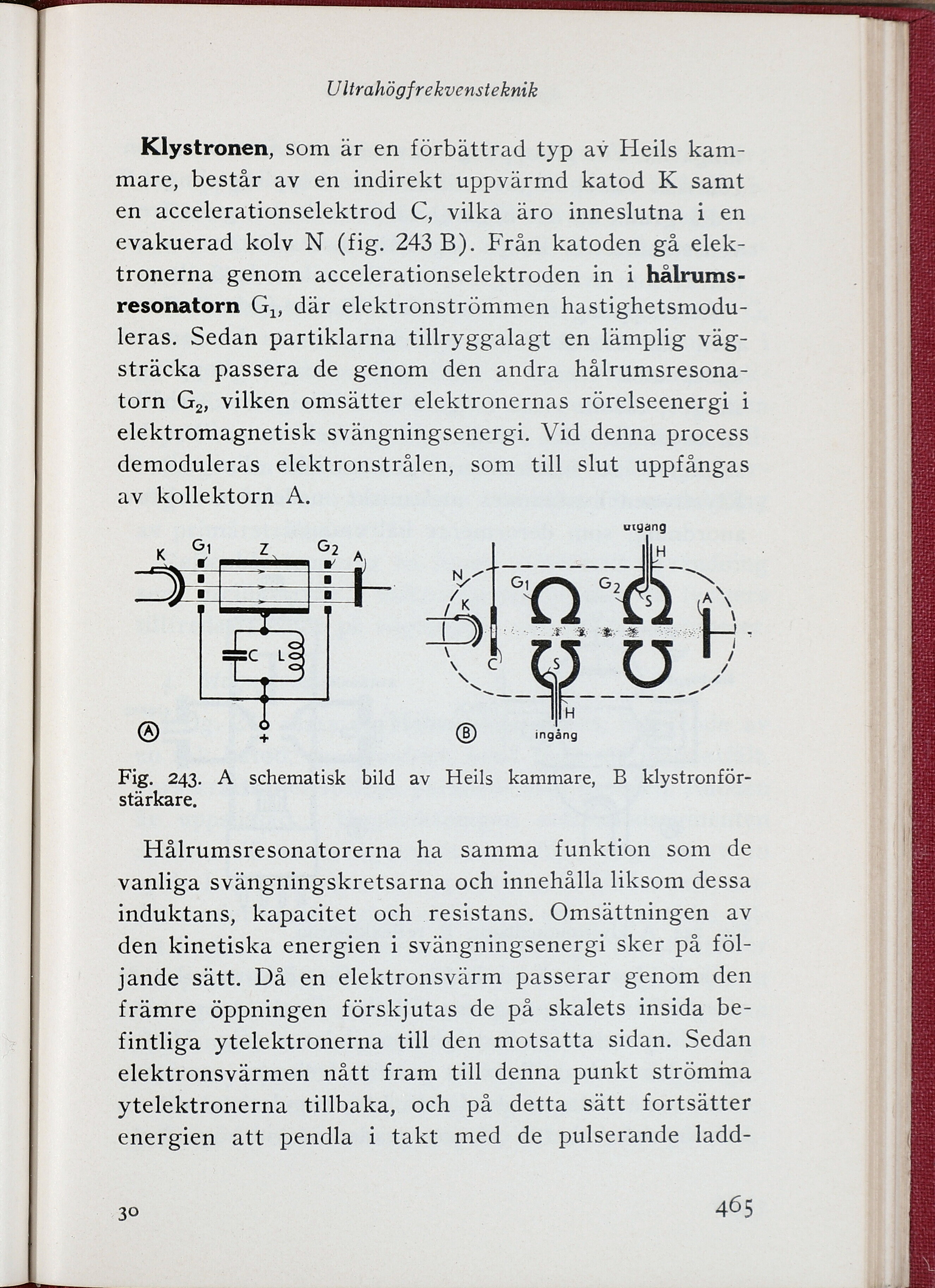

Fig. 243. A schematisk bild av Heils kammare, B
klystronför-stärkare.
Hålrumsresonatorerna ha samma funktion som de
vanliga svängningskretsarna och innehålla liksom dessa
induktans, kapacitet och resistans. Omsättningen av
den kinetiska energien i svängningsenergi sker på
följande sätt. Då en elektronsvärm passerar genom den
främre öppningen förskjutas de på skalets insida
befintliga ytelektronerna till den motsatta sidan. Sedan
elektronsvärmen nått fram till denna punkt strömma
ytelektronerna tillbaka, och på detta sätt fortsätter
energien att pendla i takt med de pulserande ladd-
30
465
