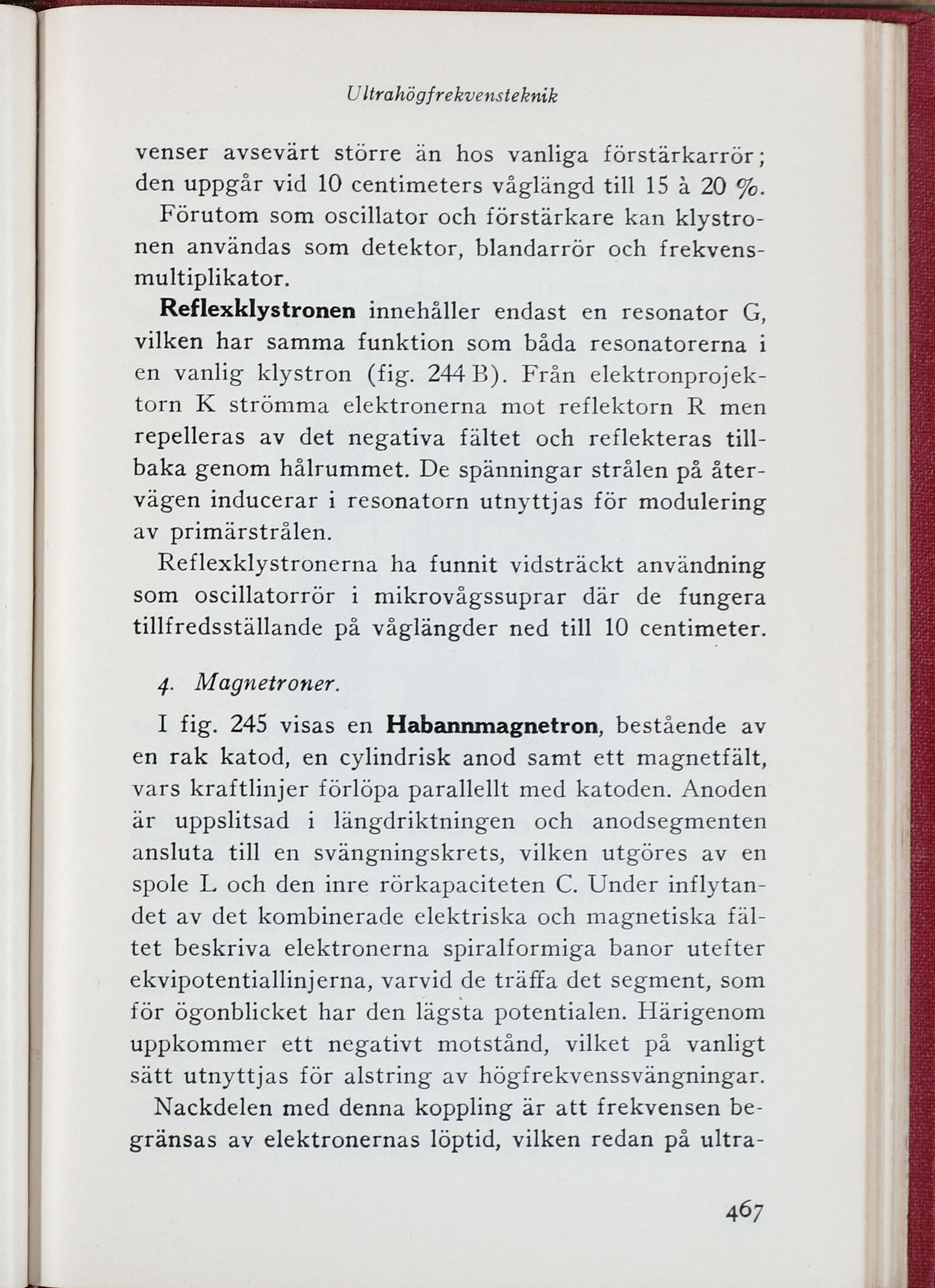

U Itrahögfrekvensteknik
venser avsevärt större än hos vanliga förstärkarrör;
den uppgår vid 10 centimeters våglängd till 15 å 20 %.
Förutom som oscillator och förstärkare kan
klystro-nen användas som detektor, blandarrör och
frekvens-multiplikator.
Reflexklystronen innehåller endast en resonator G,
vilken har samma funktion som båda resonatorerna i
en vanlig klystron (fig. 244B). Från
elektronprojektorn K strömma elektronerna mot reflektorn R men
repelleras av det negativa fältet och reflekteras
tillbaka genom hålrummet. De spänningar strålen på
återvägen inducerar i resonatorn utnyttjas för modulering
av primärstrålen.
Reflexklystronerna ha funnit vidsträckt användning
som oscillatorrör i mikrovågssuprar där de fungera
tillfredsställande på våglängder ned till 10 centimeter.
4. Magnetroner.
I fig. 245 visas en Habannmagnetron, bestående av
en rak katod, en cylindrisk anod samt ett magnetfält,
vars kraftlinjer förlöpa parallellt med katoden. Anoden
är uppslitsad i längdriktningen och anodsegmenten
ansluta till en svängningskrets, vilken utgöres av en
spole L och den inre rörkapaciteten C. Under
inflytandet av det kombinerade elektriska och magnetiska
fältet beskriva elektronerna spiralformiga banor utefter
ekvipotentiallinjerna, varvid de träffa det segment, som
för ögonblicket har den lägsta potentialen. Härigenom
uppkommer ett negativt motstånd, vilket på vanligt
sätt utnyttjas för alstring av högfrekvenssvängningar.
Nackdelen med denna koppling är att frekvensen
begränsas av elektronernas löptid, vilken redan på ultra-
