oscillografskärmen, och taggen får maximal höjd då
antennriktningen sammanfaller med riktningen till
målet. Därmed är även positionen klar.

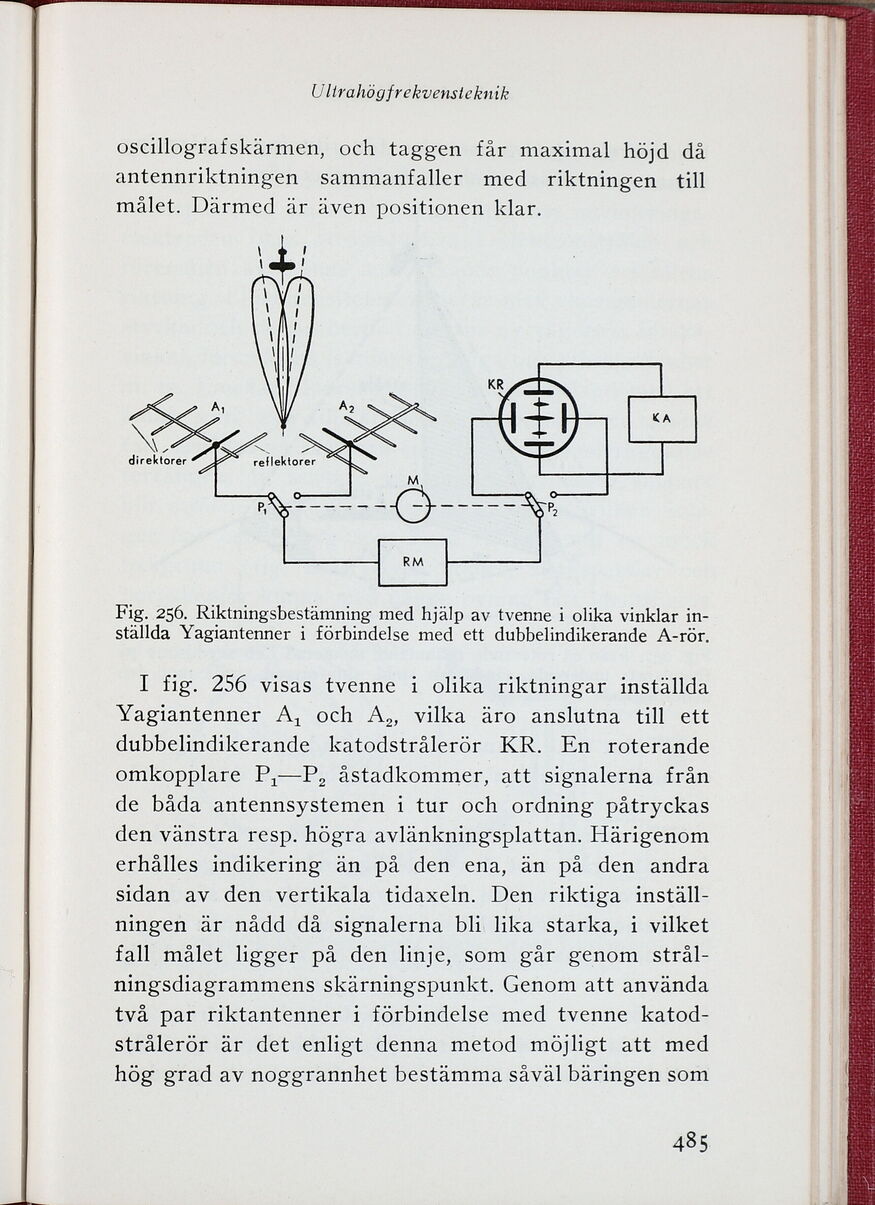

Fig. 256. Riktningsbestämning med hjälp av tvenne i olika vinklar inställda Yagiantenner i förbindelse med ett dubbelindikerande A-rör.

I fig. 256 visas tvenne i olika riktningar inställda
Yagiantenner A₁ och A₂, vilka äro anslutna till ett
dubbelindikerande katodstrålerör KR. En roterande
omkopplare P₁—P₂ åstadkommer, att signalerna från
de båda antennsystemen i tur och ordning påtryckas
den vänstra resp. högra avlänkningsplattan. Härigenom
erhålles indikering än på den ena, än på den andra
sidan av den vertikala tidaxeln. Den riktiga
inställningen är nådd då signalerna bli lika starka, i vilket
fall målet ligger på den linje, som går genom
strålningsdiagrammens skärningspunkt. Genom att använda
två par riktantenner i förbindelse med tvenne
katodstrålerör är det enligt denna metod möjligt att med
hög grad av noggrannhet bestämma såväl bäringen som
