nordsydlig riktning. Tack vare denna styrning kan bäringen
avläsas med en noggrannhet av 1 à 2 grader.

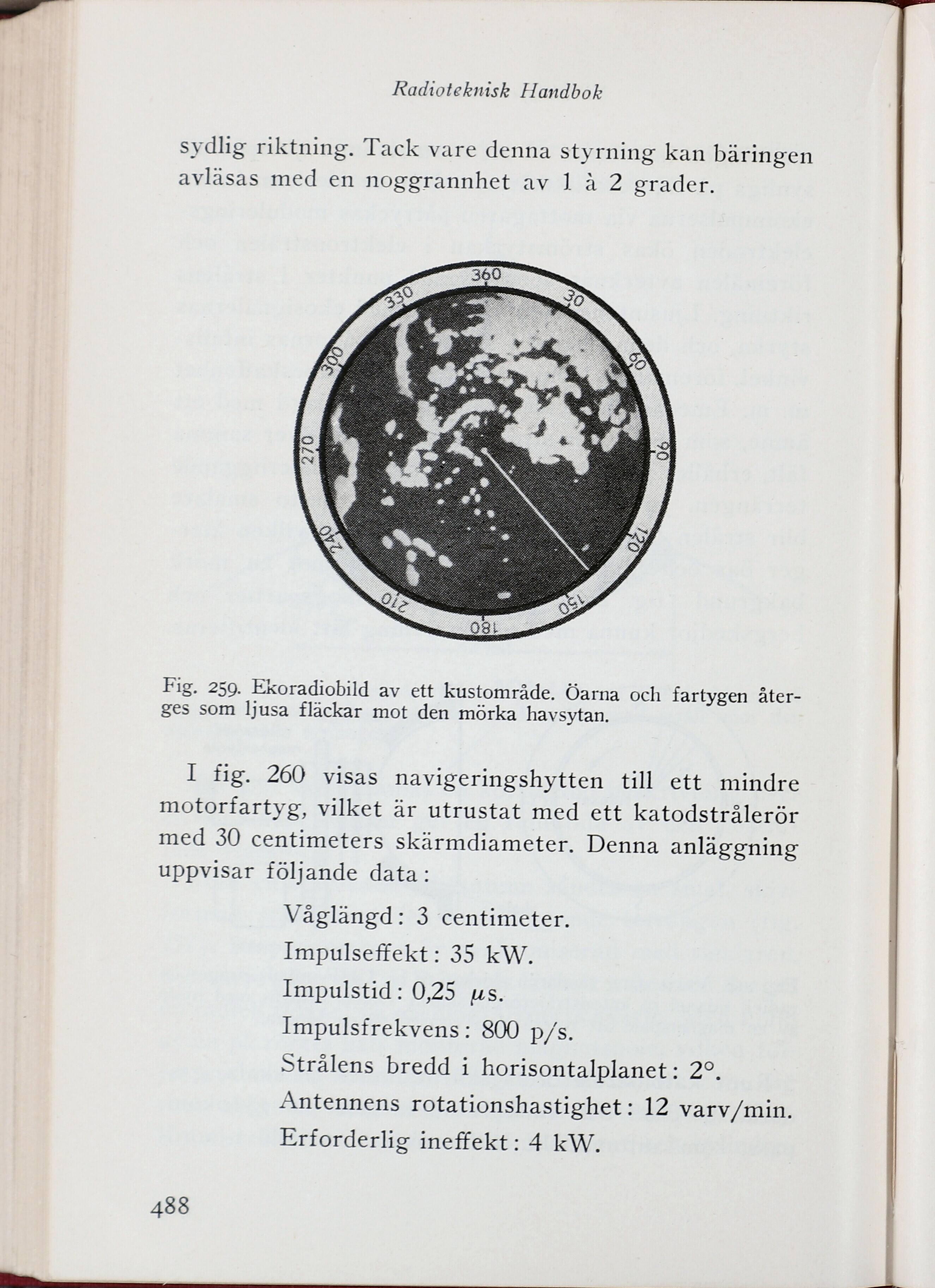

Fig. 259. Ekoradiobild av ett kustområde. Öarna och fartygen återges som ljusa fläckar mot den mörka havsytan.

I fig. 260 visas navigeringshytten till ett mindre
motorfartyg, vilket är utrustat med ett katodstrålerör
med 30 centimeters skärmdiameter. Denna anläggning
uppvisar följande data:

Våglängd: 3 centimeter.

Impulseffekt: 35 kW.

Impulstid: 0,25 µs.

Impulsfrekvens: 800 p/s.

Strålens bredd i horisontalplanet: 2°.

Antennens rotationshastighet: 12 varv/min.

Erforderlig ineffekt: 4 kW.
