Radioteknisk Flandbok
Diagram.

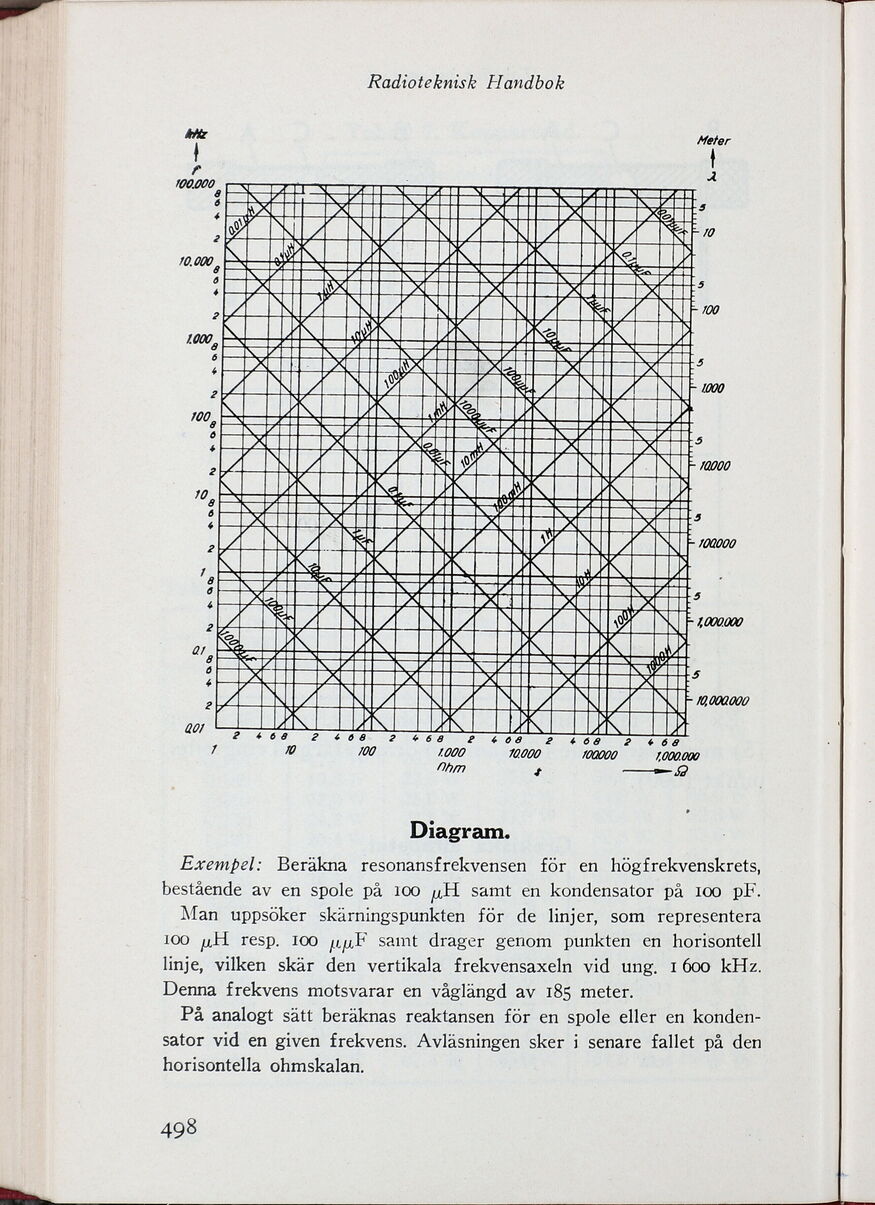

Exempel: Beräkna resonansfrekvensen för en högfrekvenskrets,
bestående av en spole på 100 /iH samt en kondensator på 100 pF.
Man uppsöker skärningspunkten för de linjer, som representera
100 ju,H resp. 100 samt drager genom punkten en horisontell
linje, vilken skär den vertikala frekvensaxeln vid ung. 1600 kHz.
Denna frekvens motsvarar en våglängd av 185 meter.
På analogt sätt beräknas reaktansen för en spole eller en
kondensator vid en given frekvens. Avläsningen sker i senare fallet på den
horisontella ohmskalan.
