Tabeller m. m.

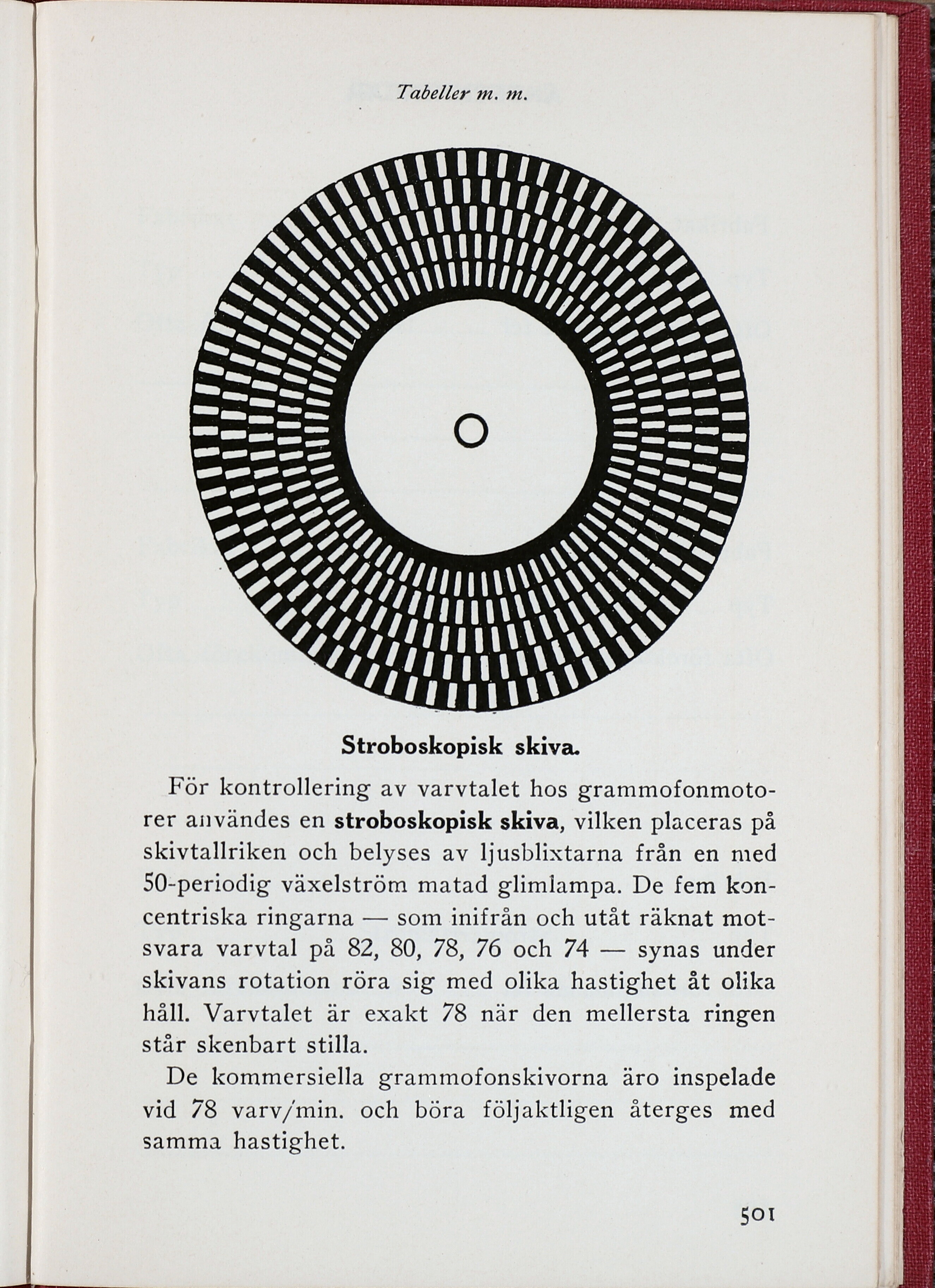

Stroboskopisk skiva.
För kontrollering av varvtalet hos
grammofonmotorer användes en stroboskopisk skiva, vilken placeras på
skivtallriken och belyses av ljusblixtarna från en med
50-periodig växelström matad glimlampa. De fem
koncentriska ringarna — som inifrån och utåt räknat
motsvara varvtal på 82, 80, 78, 76 och 74 — synas under
skivans rotation röra sig med olika hastighet åt olika
håll. Varvtalet är exakt 78 när den mellersta ringen
står skenbart stilla.
De kommersiella grammofonskivorna äro inspelade
vid 78 varv/min. och böra följaktligen återges med
samma hastighet.
501
