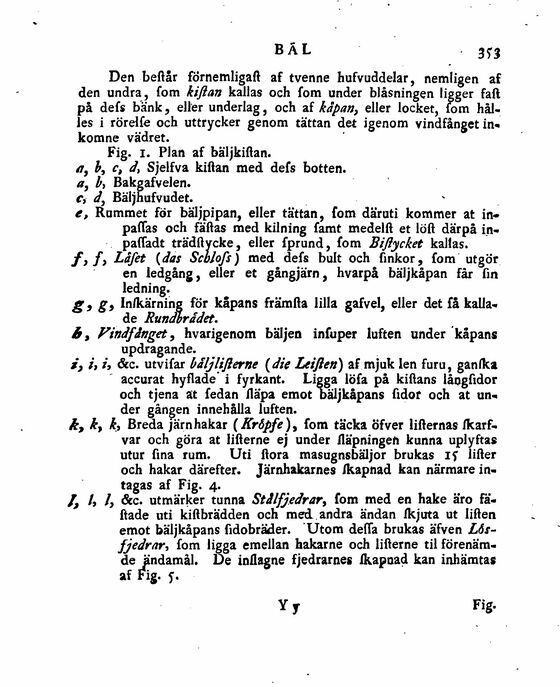

Den beftår förnemligaft af tvenne hufvuddelar, nemligen af
den undra, fom kiftan kallas och fom under blåsningen ligger faft
på defs bänk, eller underlag, och af kåpan, eller locket, fom
hålles i rörelfe och uttrycker genom tättan det igenom vindfånget
in-komne vädret.
Fig. i. Plan af bäljkiftan.
a, b, c, d, Sjelfva kiftan med defs botten.
a, b, Bakgafvelen.
Ci d, Bäljhufvudet. ’
e, Rummet för bäljpipan, eller tättan, fom däruti kommer at in-
paiTas och fäftas med kilning famt medelil et löil därpå
in-paifadt trädftycke, eller fprund, fom Biftycket kallas.
f, f, Låfet {das Scblofs) med defs bult och finkor, fom utgör
en ledgång, eller et gångjärn, hvarpå bäljkåpan får fin
ledning.
g 9 g9 In/kärning för kåpans främila lilla gafvel, eller det få
kallade Runabrådet.
b 9 Vindfånget, hvarigenom bäljen infuper luften under kåpans
updragande.
/, i, &c. utvifar båljlifterne {die Leiflen) af mjuk len furu, ganika
accurat hyflade i fyrkant. Ligga löfa på kiftans låogfidor
och tjena at fedan fiäpa emot oäljkåpans fidor och at
under gången innehålla luften.
k, k, k, Breda järn hakar (Kr&pfe), fom täcka öfver lifternas
ikarf-var och göra at lifterne ej under lläpningen kunna uplyftas
utur fina rum. Uti ftora masugnsbäljor brukas if lifter
och hakar därefter. Järnhakarnes ikapnad kan närmare
intagas af Fig. 4.
/, /, &c. utmärker tunna Stålfjedrar, fom med en hake äro
Fä-ftade uti kiftbrädden och med andra ändan ikjuta ut liften
emot bäljkåpans fidobräder. Utom deffa brukas äfven
L6s-fjedrar, fom ligga emellan hakarne och lifterne til
förenäm-de ändamål. De inilagne fjedrarnes Ikapnad kan inhämtas
af Fig. f.
