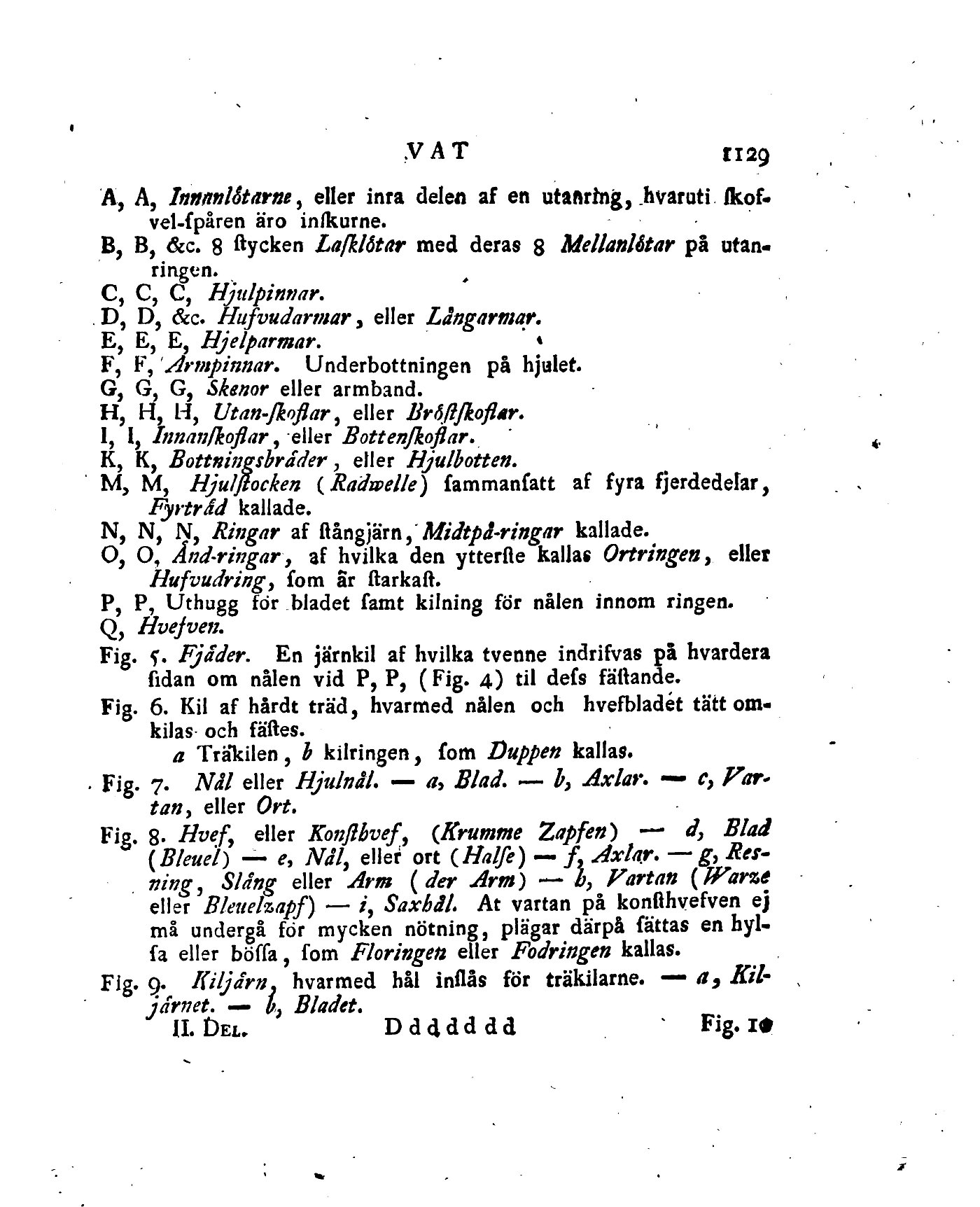

A, A, Innnnlåtarne, eller inra delen af en utaftrtng, hvaruti Ikof-
vel-fpåren äro inlkurne.
B, B, &c. 8 ftycken Lafklåtar med deras 8 MellanUtar på utan-
ringen.
C, C, C, Hjulpinnar.
D, D, &c. Hufvudarmar, eller Långarmar.
E, E, E, Hjelparmar. *
F, F, Armpinnar. LJnderbottningen på hjulet.
G, G, G, Skenor eller armband.
H, H, H, Utan-fkoflar, eller Bråftfkoflar.
I, 1, Innanfkoflar, eller Bottenjkoftar.
K, K, Bottningsbråder, eller Hjulbotten.
M, M, Hjul flocken (Radwelle) fammanfatt af fyra fjerdedelar,
Fyrträd kallade.
N, N, N, Ringar af Raagjärn, Midtpå-ringar kallade.
O, O, Ånd-ringar, af hvilka den ytterfte kallas Ortringen, eller
Hufvudring, fom år ftarkaft.
P, P, Uthugg fdr bladet famt kilning for nålen innom ringen.
Q, Hvejven.
Fig. y. Fjäder. En järnkil af hvilka tvenne indrifvas på hvardera
fidan om nålen vid P, P, (Fig. 4) til defs fällande.
Fig. 6. Kil af hårdt träd, hvarmed nålen och hvefbladét tätt
omkilas och fäftes.
a Träkilen, b kilringen, fom Duppen kallas.
. Fig. 7. Nål eller Hjulnål. — at Blad. — b, Axlar. ~ c, Var*
tan, eller Ort.
Fig. 8- Hvef’ eller Konftbvef, (,Krumme Zapfen) — d, Blad
(Bleuel) — e, Nål, eller ort ( Halfe) — /. Axlar.—g,
Resning, Släng eller Arm (der Arm) — b, Vartan {fVarze
eller Bleuelzapf) — i, Saxbål. At vartan pa konfthvefven ej
må undergå för mycken nötning, plägar därpå fattas en hyl—
fa eller böffa, fom Floringen eller Fodringen kallas.
Fig. 9. Kiljärn, hvarmed hål inflås for träkilarne. — a9
Kiljärnet. — b, Bladet.
II. Del. Ddddddd Fig. 1#
