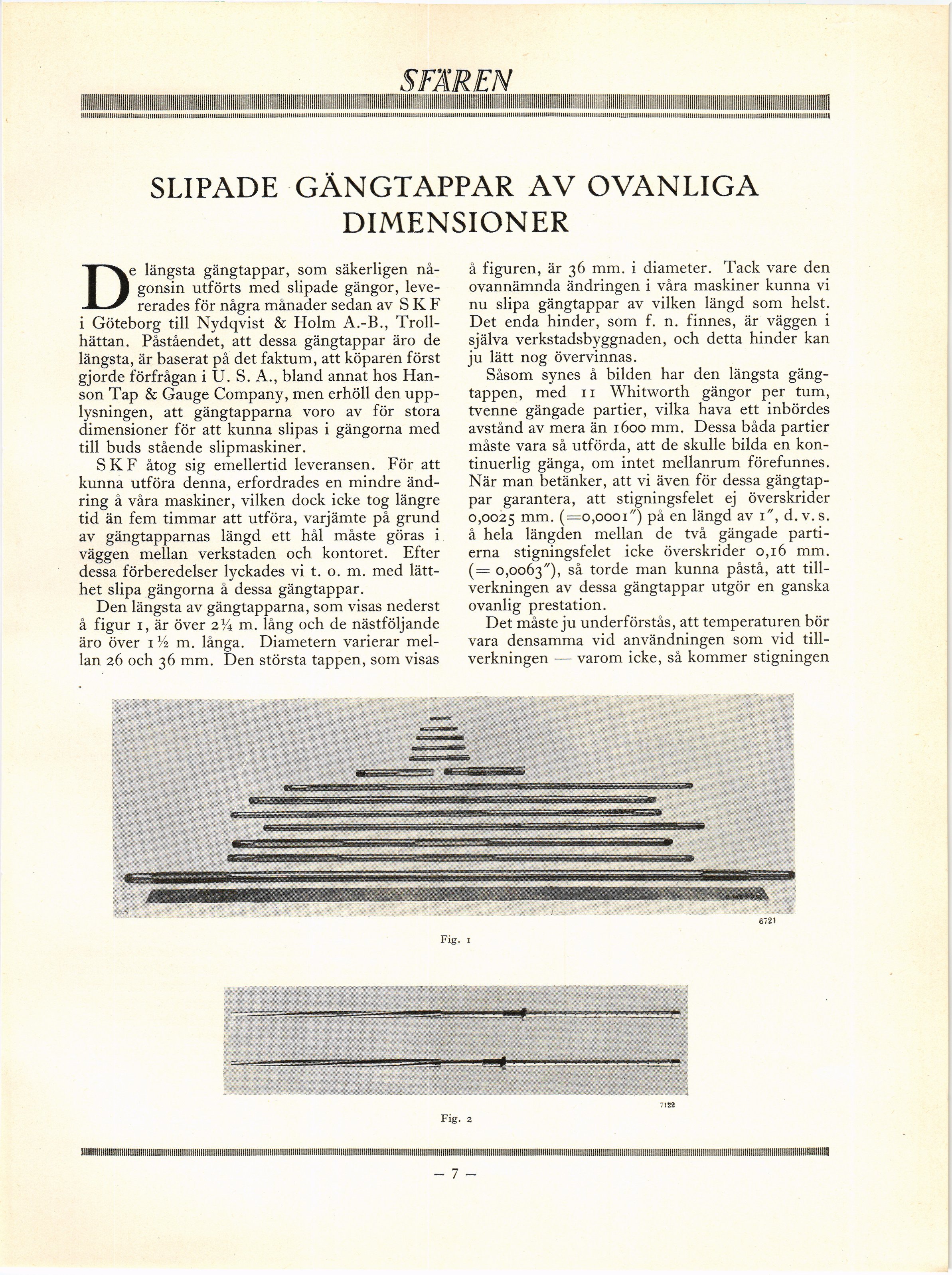

SLIPADE GÄNGTAPPAR AV OVANLIGA
DIMENSIONER
De längsta gängtappar, som säkerligen
någonsin utförts med slipade gängor,
levererades för några månader sedan av S K F
i Göteborg till Nydqvist & Holm A.-B.,
Trollhättan. Påståendet, att dessa gängtappar äro de
längsta, är baserat på det faktum, att köparen först
gjorde förfrågan i U. S. A., bland annat hos
Hanson Tap & Gauge Company, men erhöll den
upplysningen, att gängtapparna voro av för stora
dimensioner för att kunna slipas i gängorna med
till buds stående slipmaskiner.
SKF åtog sig emellertid leveransen. För att
kunna utföra denna, erfordrades en mindre
ändring å våra maskiner, vilken dock icke tog längre
tid än fem timmar att utföra, varjämte på grund
av gängtapparnas längd ett hål måste göras i
väggen mellan verkstaden och kontoret. Efter
dessa förberedelser lyckades vi t. o. m. med
lätthet slipa gängorna å dessa gängtappar.
Den längsta av gängtapparna, som visas nederst
å figur i, är över 2’,4 m. lång och de nästföljande
äro över 1V2 m. långa. Diametern varierar
mellan 26 och 36 mm. Den största tappen, som visas
å figuren, är 36 mm. i diameter. Tack vare den
ovannämnda ändringen i våra maskiner kunna vi
nu slipa gängtappar av vilken längd som helst.
Det enda hinder, som f. n. finnes, är väggen i
själva verkstadsbyggnaden, och detta hinder kan
ju lätt nog övervinnas.
Såsom synes å bilden har den längsta
gängtappen, med 11 Whitworth gängor per tum,
tvenne gängade partier, vilka hava ett inbördes
avstånd av mera än 1600 mm. Dessa båda partier
måste vara så utförda, att de skulle bilda en
kontinuerlig gänga, om intet mellanrum förefunnes.
När man betänker, att vi även för dessa
gängtappar garantera, att stigningsfelet ej överskrider
0,0025 mm- (=0,0001") på en längd av 1", d. v. s.
å hela längden mellan de två gängade
partierna stigningsfelet icke överskrider 0,16 mm.
(= 0,0063"), torde man kunna påstå, att
tillverkningen av dessa gängtappar utgör en ganska
ovanlig prestation.
Det måste ju underförstås, att temperaturen bör
vara densamma vid användningen som vid
tillverkningen — varom icke, så kommer stigningen
6721
Fig. i
Fig. 2
- 7 -
