S 7668

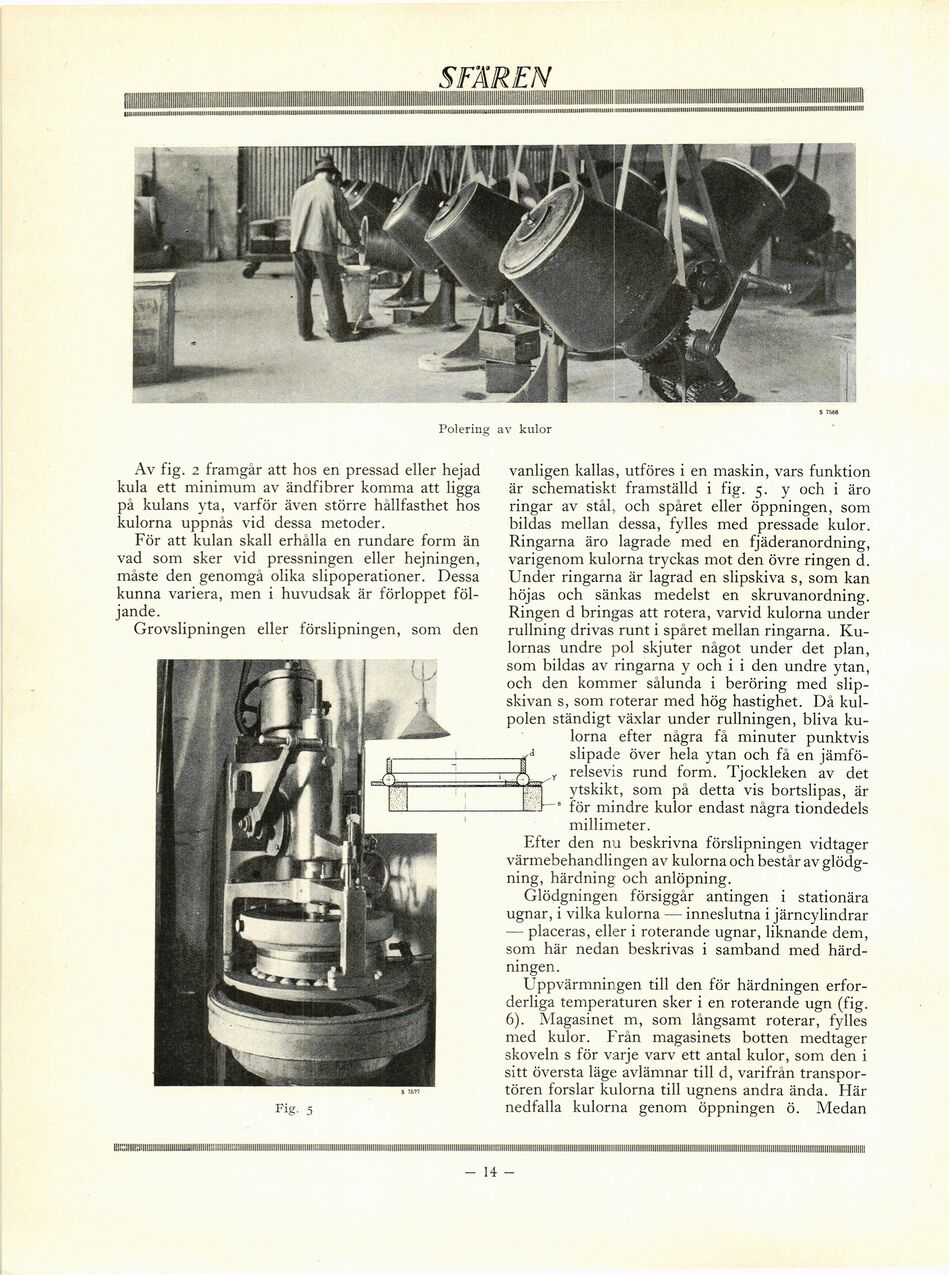

Polering av kulor
vanligen kallas, utföres i en maskin, vars funktion
är schematiskt framställd i fig. 5. y och i äro
ringar av stål, och spåret eller öppningen, som
bildas mellan dessa, fylles med pressade kulor.
Ringarna äro lagrade med en fjäderanordning,
varigenom kulorna tryckas mot den övre ringen d.
Under ringarna är lagrad en slipskiva s, som kan
höjas och sänkas medelst en skruvanordning.
Ringen d bringas att rotera, varvid kulorna under
rullning drivas runt i spåret mellan ringarna.
Kulornas undre pol skjuter något under det plan,
som bildas av ringarna y och i i den undre ytan,
och den kommer sålunda i beröring med
slipskivan s, som roterar med hög hastighet. Då
kulpolen ständigt växlar under rullningen, bliva
kulorna efter några få minuter punktvis
slipade över hela ytan och få en
jämförelsevis rund form. Tjockleken av det
ytskikt, som på detta vis bortslipas, är
* för mindre kulor endast några tiondedels
millimeter.
Efter den nu beskrivna förslipningen vidtager
värmebehandlingen av kulorna och består av
glödgning, härdning och anlöpning.
Glödgningen försiggår antingen i stationära
ugnar, i vilka kulorna — inneslutna i järncylindrar
— placeras, eller i roterande ugnar, liknande dem,
som här nedan beskrivas i samband med härd-
ningen.
Uppvärmningen till den för härdningen
erforderliga temperaturen sker i en roterande ugn (fig.
6). Magasinet m, som långsamt roterar, fylles
med kulor. Fran magasinets botten medtager
skoveln s för varje varv ett antal kulor, som den i
sitt översta läge avlämnar till d, varifrån
transportören forslar kulorna till ugnens andra ända. Här
nedfalla kulorna genom öppningen ö. Medan
Av fig. 2 framgår att hos en pressad eller hejad
kula ett minimum av ändfibrer komma att ligga
på kulans yta, varför även större hållfasthet hos
kulorna uppnås vid dessa metoder.
För att kulan skall erhålla en rundare form än
vad som sker vid pressningen eller hejningen,
måste den genomgå olika slipoperationer. Dessa
kunna variera, men i huvudsak är förloppet
följande.
Grovslipningen eller förslipningen, som den
- 14 -
