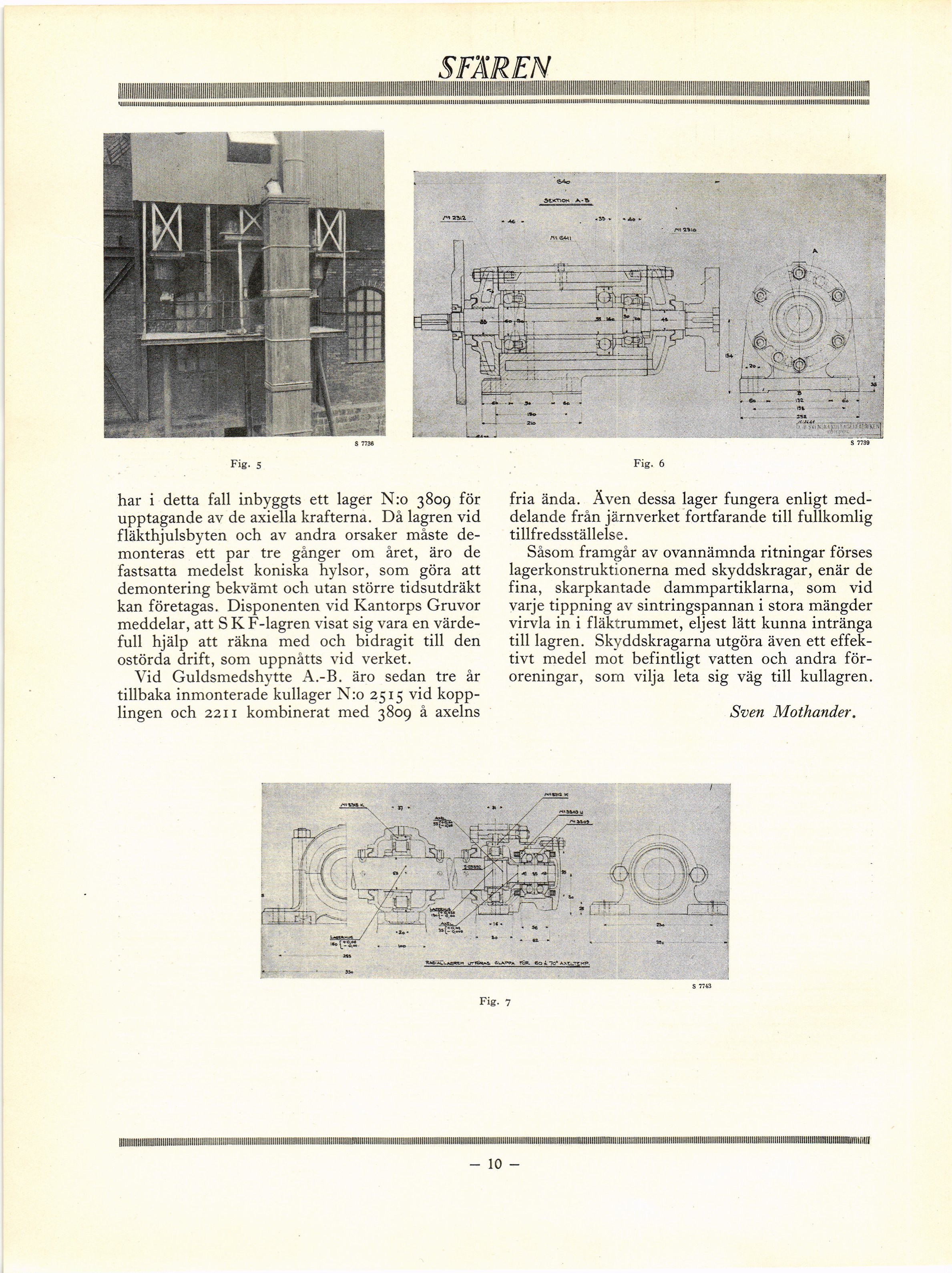

Fig. S
Fig. 6
har i detta fall inbyggts ett lager N:o 3809 för
upptagande av de axiella krafterna. Då lagren vid
fläkthjulsbyten och av andra orsaker måste
demonteras ett par tre gånger om året, äro de
fastsatta medelst koniska hylsor, som göra att
demontering bekvämt och utan större tidsutdräkt
kan företagas. Disponenten vid Kantorps Gruvor
meddelar, att S K F-lagren visat sig vara en
värdefull hjälp att räkna med och bidragit till den
ostörda drift, som uppnåtts vid verket.
Vid Guldsmedshytte A.-B. äro sedan tre år
tillbaka inmonterade kullager N:o 2515 vid
kopplingen och 2211 kombinerat med 3809 å axelns
fria ända. Även dessa lager fungera enligt
meddelande från järnverket fortfarande till fullkomlig
tillfredsställelse.
Såsom framgår av ovannämnda ritningar förses
lagerkonstruktionerna med skyddskragar, enär de
fina, skarpkantade dammpartiklarna, som vid
varje tippning av sintringspannan i stora mängder
virvla in i fläktrummet, eljest lätt kunna intränga
till lagren. Skyddskragarna utgöra även ett
effektivt medel mot befintligt vatten och andra
föroreningar, som vilja leta sig väg till kullagren.
Sven Mothander.
S 7743
Fig. 7
