SFÄREN

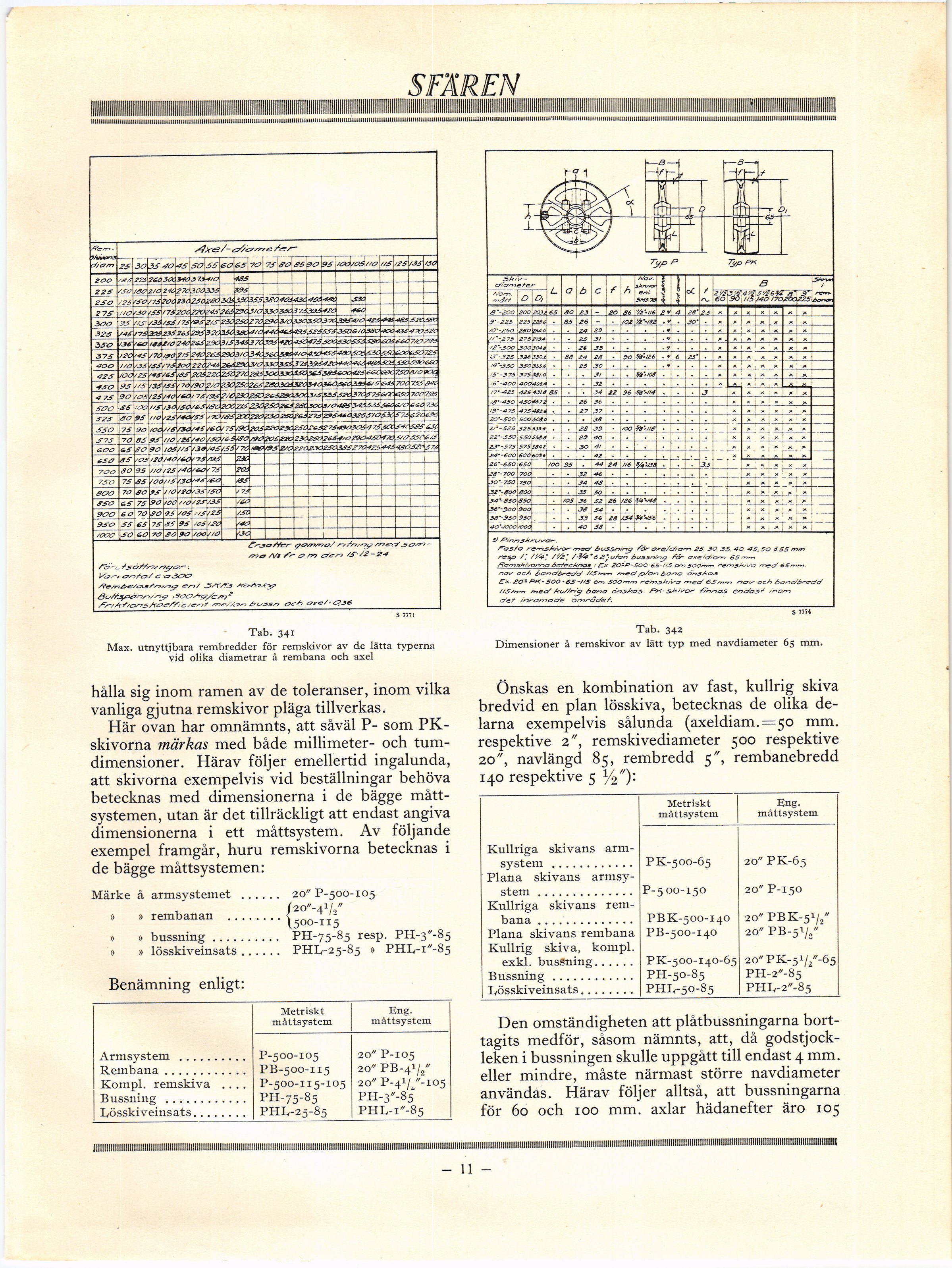

Tab. 341
Max. utnyttjbara rembredder för remskivor av de lätta typerna
vid olika diametrar å rembana och axel
hålla sig inom ramen av de toleranser, inom vilka
vanliga gjutna remskivor pläga tillverkas.
Här ovan har omnämnts, att såväl P- som
PK-skivorna märkas med både millimeter- och
tumdimensioner. Härav följer emellertid ingalunda,
att skivorna exempelvis vid beställningar behöva
betecknas med dimensionerna i de bägge
måttsystemen, utan är det tillräckligt att endast angiva
dimensionerna i ett måttsystem. Av följande
exempel framgår, huru remskivorna betecknas i
de bägge måttsystemen:
Märke å armsystemet ...... 20" P-500-105
» » rembanan ........f2° ^ /a
\500-115
» » bussning.......... PH-75-85 resp. PH-3"-85
» » lösskiveinsats...... PHL-25-85 » PHL-i"-85
Benämning enligt:
Metriskt Eng.
måttsystem måttsystem
Armsystem .......... P-500-105 20" P-105
Rembana ............ PB-500-115 20" PB-4I//
Kompl. remskiva .... P-500-115-105 20" P-41/ "-105
Bussning ............ PH-75-85 PH-3"-85
Lösskiveinsats........ PHL-25-85 PHL-i"-85
s 777*
Tab. 342
Dimensioner å remskivor av lätt typ med navdiameter 65 mm.
Önskas en kombination av fast, kullrig skiva
bredvid en plan lösskiva, betecknas de olika
delarna exempelvis sålunda (axeldiam.=50 mm.
respektive 2", remskivediameter 500 respektive
20", navlängd 85, rembredd 5", rembanebredd
140 respektive 5 % "):
Metriskt Eng.
måttsystem måttsystem
Kullriga skivans arm-
system ............ PK-500-65 20" PK-65
Plana skivans armsy-
stem .............. P-500-150 20" P-i50
Kullriga skivans rem-
bana .............. PBK-500-i40 20" PBK-51//
Plana skivans rembana PB-500-i40 20" PB-51/="
Kullrig skiva, kompl.
exkl. bussning...... PK-500-140-65 20"PK-5i//-65
Bussning............ PH-50-85 PH-2"-85
Lösskiveinsats........ PHL-50-85 PHL-2"-8’i
Den omständigheten att plåtbussningarna
borttagits medför, såsom nämnts, att, då
godstjockleken i bussningen skulle uppgått till endast 4 mm.
eller mindre, måste närmast större navdiameter
användas. Härav följer alltså, att bussningarna
för 60 och 100 mm. axlar hädanefter äro 105
- 11 -
