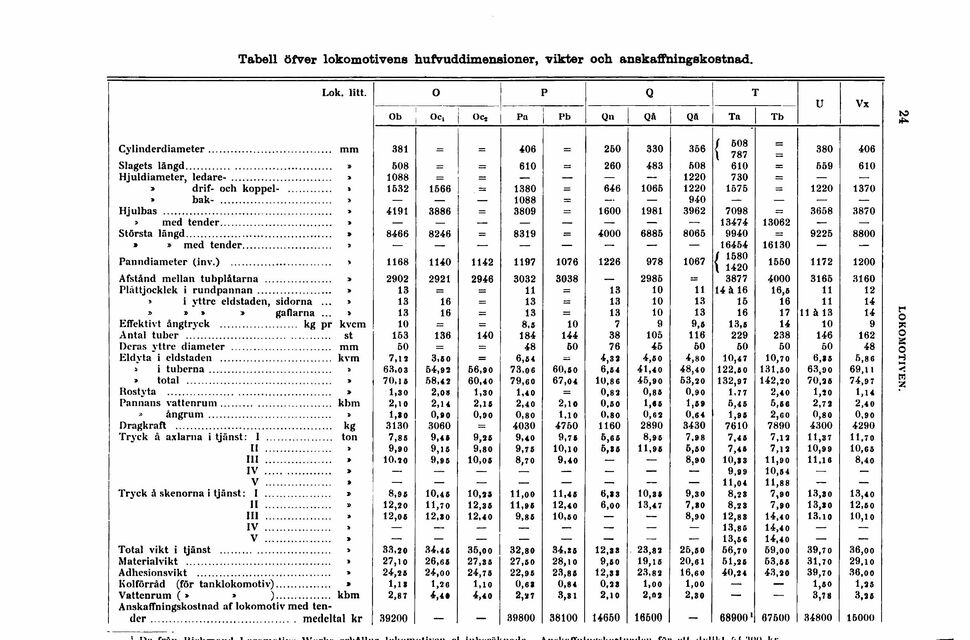

Lok. litt. O 1 ] P Q T U Vx
Ob Oct O c* Pa Pb Qn | Qå Qä Ta Tb
Cylinderdiameter mm 381 = — 406 = 250 330 356 / 508 \ 787 = 380 406
Slagets längd 508 - = 610 = 260 483 608 610 = 559 610
Hjuldiameter, ledare- » 1088 = = — — — — 1220 730 = — —
» drif- och koppel - » 1632 1566 = 1380 = 646 1066 1220 1575 = 1220 1370
» bak- — — — 1088 = — — 940 — — — —
Hjulbas * 4191 3886 3809 = 1600 1981 3962 7098 = 3658 3870
» med tender » — — — — — — — — 13474 13062 — —
Största längd » 8466 8246 = 8319 = 4000 6885 8065 9940 = 9225 8800
* » med tender i — — — — — — — — 16454 16130 — —
Panndiameter (inv.) 1168 1140 1142 1197 1076 1226 978 1067 / 1580 \ 1420 1550 1172 1200
Afstånd mellan tubplåtarna ... » 2902 2921 2946 3032 3038 — 2986 = 3877 4000 3165 3160
Plåttjocklek i rundpannan » 13 = = 11 = 13 10 11 14 å 16 16,5 11 12
» i yttre eldstaden, sidorna ... > 13 16 = 13 = 13 10 13 15 16 11 14
y> » » » ga flarn a ... > 13 16 = 13 = 13 10 13 16 17 11 å 13 14
Effektivt ångtryck kg pr kvem 10 = = 8,5 10 7 9 9,5 13,5 14 10 9
Antal tuber st 153 136 140 184 144 38 105 116 229 238 146 162
Deras vttre diameter mm 50 = = 48 50 76 45 50 50 60 50 48
Eldvta i eldstaden kvm 7,12 3,60 = 6,54 = 4,32 4,50 4,80 10,47 10,70 6,85 5,86
» i tuberna * 63,03 54,92 56,90 73,06 60,50 6,54 41,40 48,40 122,60 131,50 63,90 69,11
» total » 70,15 58,42 60,40 79,60 67,04 10,86 45,90 53,20 132,97 142,20 70,25 74,97
Ros ty ta » 1)3 0 2,08 1,30 1,40 = 0,82 0,85 0,90 1,77 2,40 1,20 1,H
Pannans vattenrum kbm 2,1 o 2,14 2,15 2,40 2,io 0,50 1,65 1,69 5,45 5,66 2,72 2,40
» ångrum * 1,80 0,90 0,90 0,80 1,10 0,80 0,62 0,64 1,9# 2,60 0,80 0,90
Dragkraft 3130 3060 = 4030 4750 1160 2890 3430 7610 7890 4300 4290
Tryck å axlarna i tjänst: I ton 7,80 9,46 9,25 9,40 9,75 5,65 8,95 7,98 7,4 S 7,12 11,37 11,70
II » 9,90 9,16 9,80 9,75 10,io 5,86 11,96 5,50 7,4« 7,12 10,99 10,65
III » 10, 20 9,96 10,05 8,70 9,40 — — 8,90 10,18 11,90 11,16 8,40
IV > — — — — — — — — 9,99 10,54 — —
V » — — — — — — — — 11,04 11,88 — —
Tryck å skenorna i tjänst: I 8,95 10,46 10,25 11,00 11,45 6,83 10,36 9,30 8,28 7,90 13,30 13,40
II 12,20 11,70 12,36 11,96 12,40 6,00 13,47 7,80 8,28 7,90 13,80 12,60
III 12,06 12,80 12,40 9,86 10,50 — — 8,90 12,88 14,40 13,10 10,10
IV — — — — — — — — 13,86 14,40 — —
V * — — — — — — — — 13,56 14,40 — —
Total vikt i tjänst > 33,20 34,46 35,00 32,80 34,85 12,88 23,82 25,50 66,70 69,00 39,70 36,00
Material vikt > 27,lo 26,65 27,86 27,60 28,10 9,60 19,15 20,61 61,26 53,66 31,70 29,10
Adhesionsvikt » 24,25 24,00 24,75 22,96 23,85 12,38 23,82 16,60 40,24 43,20 39,70 36,oo
Kolförråd (för tanklokomotiv) » 1,18 1,20 1,10 0,68 0,84 0,23 1,00 1,00 — — 1,50 1,25
Vattenrum ( » » ) kbm 2,87 4,40 2,27 3,81 2,10 2,02 2,30 — — 3,78 3,25
Anskaffningskostnad af lokomotiv med ten-
der medeltal kr 39200 — — 39800 38100 14660 16600 — 089001 67500 34800 16000
