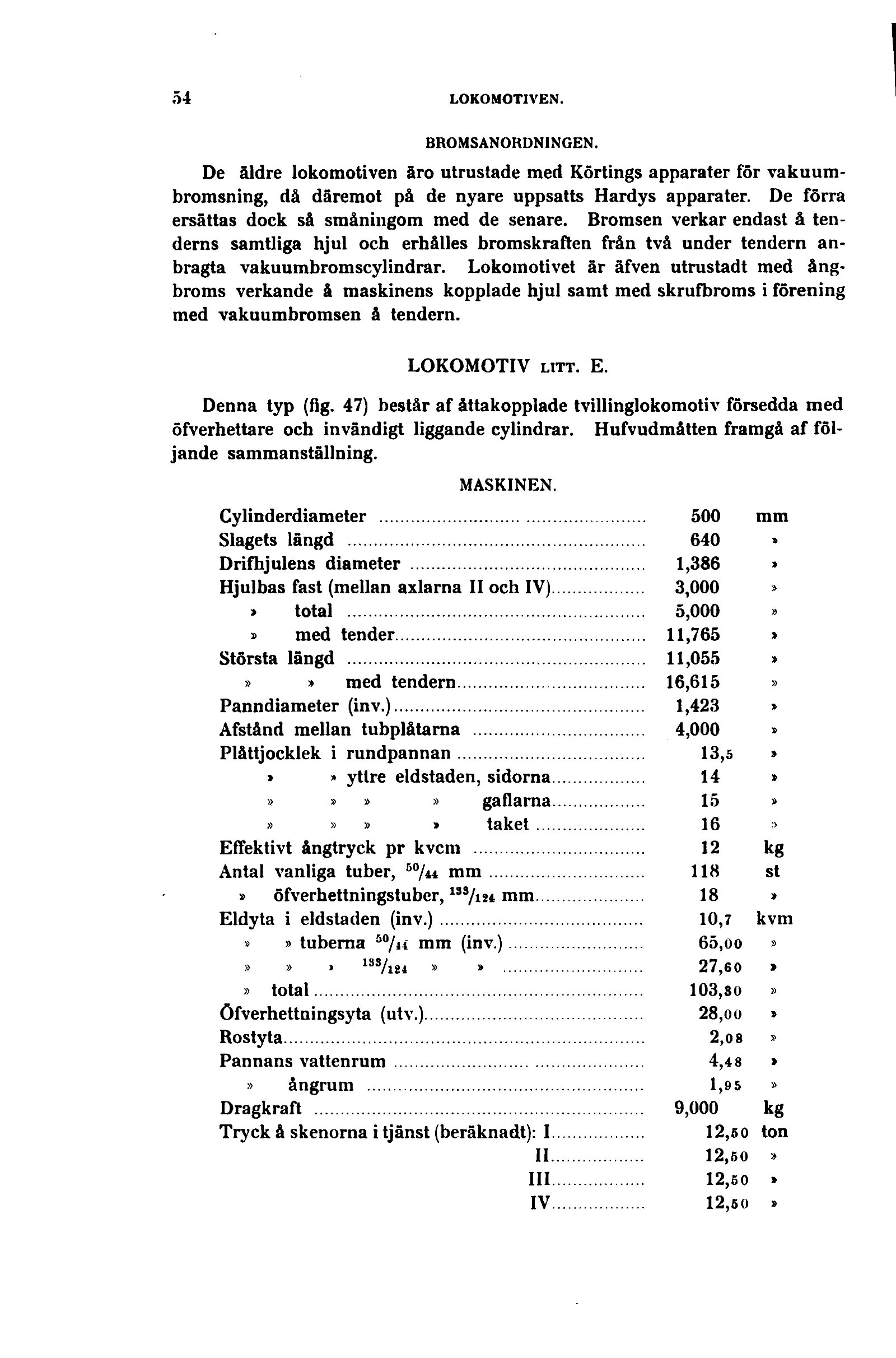

BROMSANORDNINGEN.
De åldre lokomotiven åro utrustade med Körtings apparater för vakuum*
bromsning, då däremot på de nyare uppsatts Hardys apparater. De förra
ersättas dock så småningom med de senare. Bromsen verkar endast å
tenderns samtliga hjul och erhålles bromskraften från två under tendern
an-bragta vakuumbromscylindrar. Lokomotivet är äfven utrustadt med
ång-broms verkande å maskinens kopplade hjul samt med skrufbroms i förening
med vakuumbromsen å tendern.
LOKOMOTIV litt. E.
Denna typ (fig. 47) består af åttakopplade tvillinglokomotiv försedda med
öfverhettare och invändigt liggande cylindrar. Hufvudmåtten framgå af
följande sammanställning.
MASKINEN.
Cylinderdiameter ................................... 500 mm
Slagets längd ...................................... 640 »
Drifhjulens diameter ............................... 1,386 »
Hjulbas fast (mellan axlarna II och IV)............. 3,000 »
» total ........................... 5,000 »
* med tender........................ 11,765 »
Största längd ........................... 11,055 »
» » med tendern..................... 16,615 »
Panndiameter (inv.)................................. 1,423 »
Afstånd mellan tubplåtarna ......................... 4,000 »
Plåttjocklek i rundpannan...................... 13,5 »
» » ytlre eldstaden, sidorna................ 14 *
» » » » gaflarna..... 15 »
» » » » taket..... 16 »
Effektivt ångtryck pr k vem ........................ 12 kg
Antal vanliga tuber, 60/*4 mm....................... 118 st
» öfverhettningstuber, 18S/ii* nim.............. 18 »
Eldyta i eldstaden (inv.)........................... 10,7 kvm
» » tuberna 5%i mm (inv.).......... 65,oo »
» » » lss/i8* » » ......... 27,60 *
» total......................................... 103, so »
öfverhettningsyta (utv.)............................ 28,o o *
Rostyta............................................. 2,08 »
Pannans vattenrum................................... 4,48 >
» ångrum ....................................... 1,9 5 »
Dragkraft .......................................... 9,000 kg
Tryck å skenorna i tjänst (beräknadt): 1............ 12,50 ton
II............ 12,50 »
II I.......... 12,50 »
I V.......... 12,60 »
