är 25 m och längden öfver buffertbalkarna 28,0 3 m. Dess vikt är 11,5
ton. Buffertarna äro placerade å boggicrna, och underredets långbalkar
sluta därför vid boggicentra. Ändarna äro förenade ined tvärbalkar af
U-järn, hvilka hvila på centrumlagren. Föreningen mellan dessa tvärbalkar
och långbalkarna åstadkommes med horisontala tappar, så att underredet
äfven i vertikalplanet kan vrida sig i förhållande till boggierna. Det in-

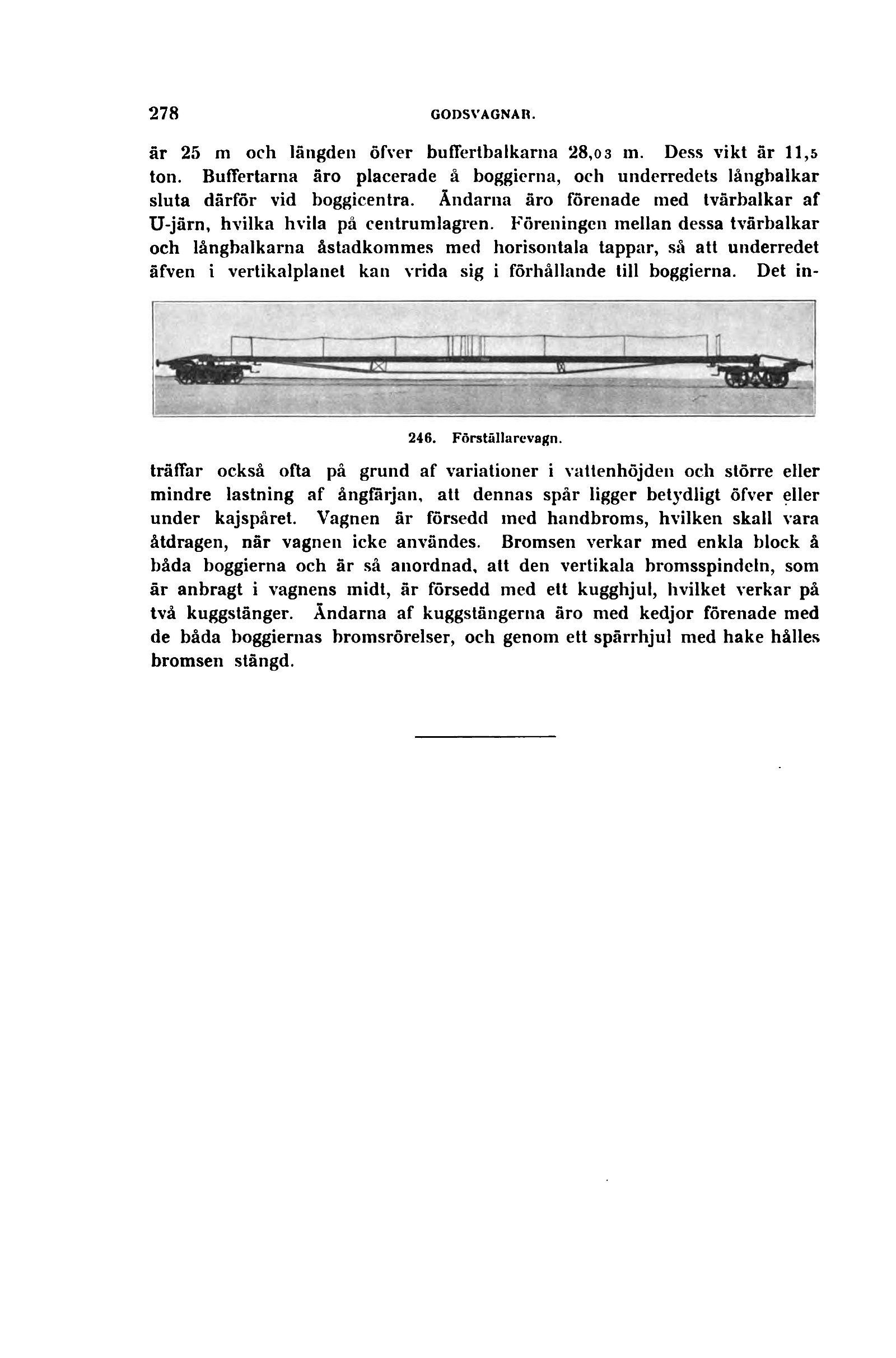

246. Förställarcvagn.
träffar också ofta på grund af variationer i vattenhöjden och större eller
mindre lastning af ångfarjan, att dennas spår ligger betydligt öfver eller
under kajspåret. Vagnen är försedd med handbroms, hvilken skall vara
åtdragen, när vagnen icke användes. Bromsen verkar med enkla block å
båda boggierna och är så anordnad, att den vertikala bromsspindeln, som
är anbragt i vagnens midt, är försedd med ett kugghjul, hvilket verkar på
två kuggstänger. Andarna af kuggstängerna äro med kedjor förenade med
de båda boggiernas bromsrörelser, och genom ett spärrhjul med hake hålles
bromsen stängd.
